Zabezpieczenie przedlicznikowe - gdzie jest i jak je dobrać?

To jeden z tych elementów instalacji, o których na co dzień się nie myśli, dopóki nie zacznie wybijać przy większym obciążeniu albo nie pojawi się plan ogrzewania elektrycznego, pompy ciepła czy indukcji. Dobrze dobrane zabezpieczenie przedlicznikowe decyduje o tym, ile mocy realnie możesz bezpiecznie wykorzystać i jak stabilnie pracuje cała instalacja w domu lub mieszkaniu. W tym tekście wyjaśniam, gdzie je znaleźć, jak działa, jakie są jego typy i kiedy trzeba zgłosić zmianę do operatora.

Gdzie znajduje się ten element i jak go rozpoznać

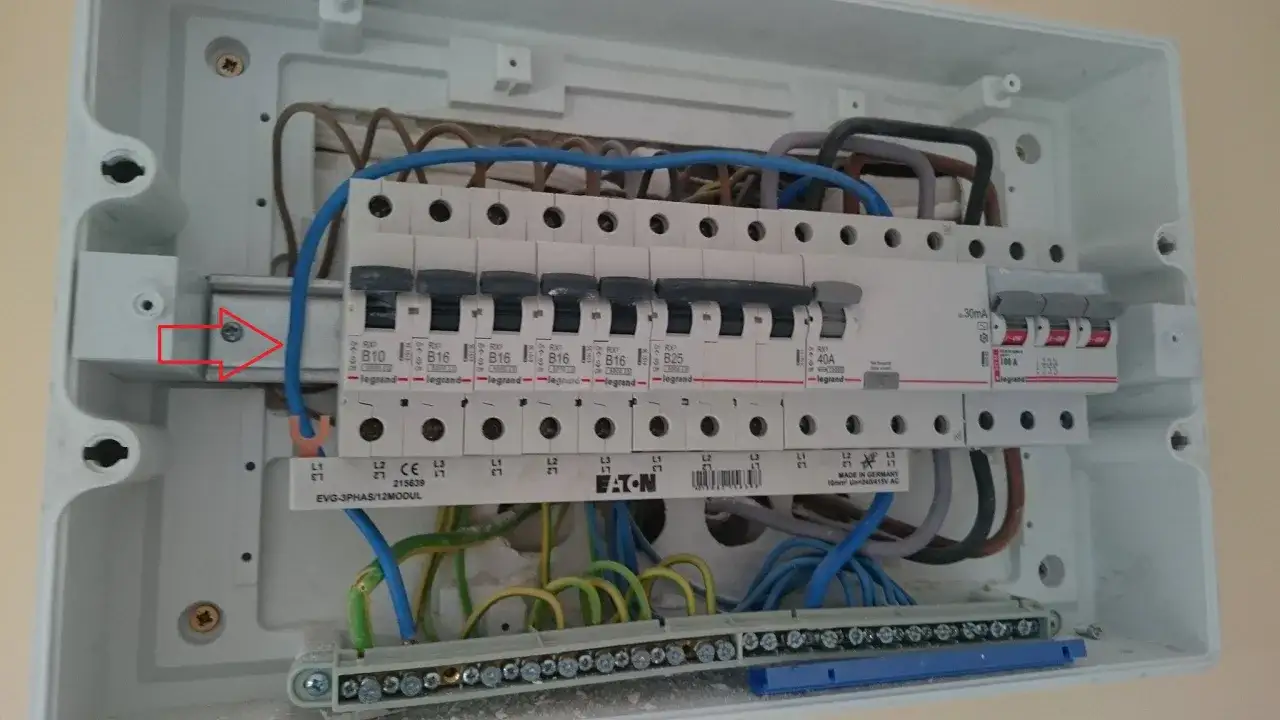

W praktyce ten aparat jest umieszczony przed licznikiem energii, czyli po stronie zasilania, a nie po stronie obwodów domowych. W domu jednorodzinnym najczęściej spotkasz go w złączu kablowym, skrzynce na granicy działki albo w szafce elewacyjnej, a w bloku w szafie licznikowej na klatce lub w pomieszczeniu technicznym. To właśnie dlatego dostęp do niego bywa ograniczony i zwykle jest objęty plombą.

Najprościej rozpoznać go po tym, że jest częścią układu pomiarowo-rozliczeniowego, czyli zestawu elementów współpracujących z licznikiem i miejscem rozliczania energii. Sam licznik tylko mierzy zużycie, a nie zabezpiecza instalacji. Ja zawsze powtarzam klientom, że to dwa różne zadania i nie warto ich mylić, bo od tego zależy późniejsza diagnoza awarii.

W małym mieszkaniu element ten bywa schowany w jednej szafce z licznikiem, a w większym domu jest częścią złącza na zewnątrz budynku. To ważne nie tylko z punktu widzenia techniki, ale też estetyki i planowania wnętrza, bo miejsce techniczne trzeba przewidzieć już na etapie projektu. Kiedy wiadomo, gdzie leży granica między częścią operatora a instalacją użytkownika, łatwiej zrozumieć, co dokładnie ma chronić.

Jak działa zabezpieczenie przedlicznikowe i co naprawdę chroni

To zabezpieczenie działa jak ostatnia bariera po stronie zasilania. Jeśli w obwodzie pojawi się zwarcie albo zbyt duży pobór prądu, aparat ma przerwać obwód zanim dojdzie do przegrzania przewodów, uszkodzenia złącza albo przeciążenia dalszej części instalacji. W praktyce chroni więc nie tylko sam przyłączony obiekt, ale też elementy znajdujące się przed licznikiem.

Warto pamiętać, że zadziałanie nie zawsze oznacza awarię. Czasem problemem jest po prostu jednoczesne uruchomienie kilku dużych odbiorników: piekarnika, płyty indukcyjnej, czajnika i grzałki w bojlerze. W domach ogrzewanych prądem ten scenariusz pojawia się jeszcze częściej, bo pompa ciepła, ogrzewanie podłogowe i urządzenia kuchenne potrafią stworzyć obciążenie większe, niż sugerowałby sam katalog sprzętu.

Druga sprawa to ochrona licznika i układu pomiarowego. Przerywając zasilanie po stronie przedlicznikowej, odcinasz też licznik, a to już wchodzi w strefę operatora. Dlatego właśnie tego elementu nie traktuje się jak zwykłego bezpiecznika użytkownika w rozdzielnicy. To urządzenie ma trzymać parametry całego przyłącza w ryzach, a nie służyć do codziennego odłączania domu.

Gdy już widać, po co jest potrzebny, naturalnie pojawia się pytanie: jakie rozwiązania spotyka się dziś najczęściej i czym one się różnią.

Jakie rozwiązania spotkasz w Polsce

Dobór konkretnego rozwiązania zależy od operatora sieci, warunków przyłączenia i typu obiektu. W nowych i modernizowanych układach najczęściej spotyka się kilka wariantów, z których każdy ma inną wygodę obsługi i inny sposób działania.

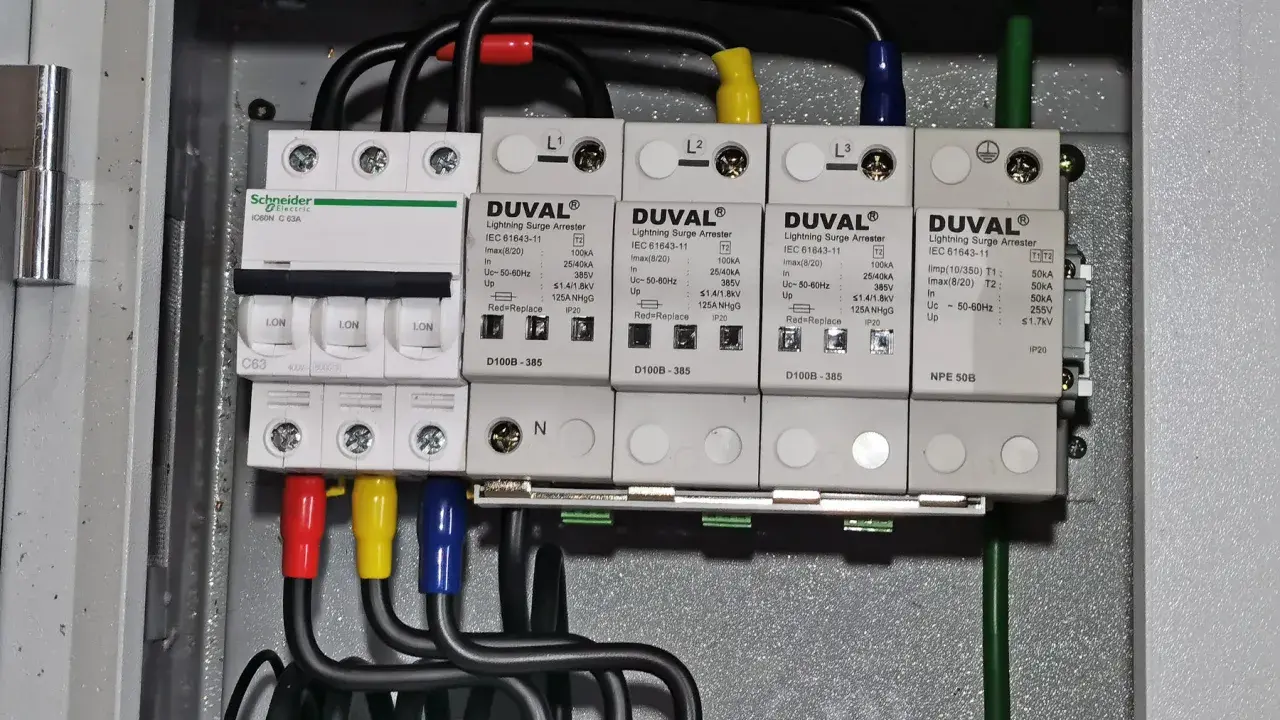

W praktyce nie ma jednego uniwersalnego wariantu dla wszystkich budynków. W jednych miejscach spotkasz prostą wkładkę topikową, w innych nowy wyłącznik nadprądowy, często o charakterystyce lepiej znoszącej krótkie prądy rozruchowe urządzeń. To właśnie dlatego przy ocenie instalacji nie patrzę tylko na nazwę aparatu, ale na cały układ przyłącza i jego przeznaczenie.

Skoro wiesz już, że sam typ aparatu ma znaczenie, kolejnym krokiem jest właściwy dobór jego wartości do domu i planowanego ogrzewania.

Jak dobrać wartość do domu i ogrzewania

Najważniejsza zasada jest prosta: nie dobiera się tego elementu „na oko”. Trzeba policzyć moc przyłączeniową, sprawdzić rodzaj zasilania i uwzględnić, co będzie działało jednocześnie. W instalacjach mieszkaniowych błąd pojawia się najczęściej wtedy, gdy ktoś patrzy tylko na moc jednego urządzenia, a pomija kuchnię, pralnię, ładowarki, wentylację i ogrzewanie.

Poniższa tabela pokazuje orientacyjne przeliczenie prądu na moc. To wartości przybliżone, liczone dla 230 V w układzie jednofazowym i 400 V w trójfazowym, więc traktuj je jako punkt odniesienia, a nie projekt wykonawczy.

Jeśli w domu ma pracować pompa ciepła, ogrzewanie podłogowe, płyta indukcyjna i kilka obwodów pomocniczych, patrzę przede wszystkim na jednoczesność pracy. Sama suma mocy urządzeń bywa myląca, bo część sprzętów działa cyklicznie, a część z dużym poborem startuje tylko na chwilę. Z drugiej strony ogrzewanie elektryczne w sezonie zimowym obnaża każdy błąd w projekcie, więc margines bezpieczeństwa jest tu ważniejszy niż oszczędzanie kilku amperów na papierze.

Gdy dobór wartości jest już jasny, trzeba jeszcze wiedzieć, kto może cokolwiek przy tym zmieniać i dlaczego formalności mają tu realne znaczenie.

Kto może je zmieniać i dlaczego plomby mają znaczenie

To nie jest element, przy którym warto działać samodzielnie. W praktyce znajduje się on po stronie operatora albo w strefie objętej jego kontrolą, dlatego każda ingerencja wymaga zachowania procedur. Plomba nie jest ozdobą ani formalnością bez znaczenia, tylko zabezpieczeniem przed dostępem osób nieuprawnionych i przed zmianą parametrów układu.

Jeśli trzeba wymienić wkładkę, zmienić aparat albo przebudować układ pomiarowy, zwykle zaczyna się od zgłoszenia do operatora i uzyskania zgody na zdjęcie plomb. Potem pracę wykonuje elektryk z odpowiednimi kwalifikacjami, a po zakończeniu trzeba dopełnić formalności związanych z ponownym zabezpieczeniem układu. To ważne, bo samowolne rozplombowanie może skończyć się dodatkowymi kosztami i problemami przy odbiorze instalacji.

Warto też rozróżnić dwie sytuacje. Jeśli po prostu chcesz wyłączyć dom na czas wyjazdu, używasz zabezpieczeń zalicznikowych w swojej instalacji. Jeśli natomiast trzeba ingerować w element przed licznikiem, wchodzisz już w obszar operatora i tu nie ma miejsca na skróty. Ja zawsze odradzam „podkręcanie” wartości na własną rękę, bo to pozornie rozwiązuje problem, ale realnie przenosi go na przewody, złącze albo inne słabsze miejsce w instalacji.

Skoro wiadomo już, kto może to zmieniać, zostaje jeszcze najpraktyczniejsza część całego tematu: jak rozpoznać, że instalacja pracuje na granicy i co wtedy zrobić.

Najczęstsze błędy, które kończą się wyłączaniem zasilania

W domach i mieszkaniach widzę zwykle kilka powtarzalnych problemów. Część z nich wynika z przeciążenia, część z błędnego doboru urządzeń, a część z mylenia różnych zabezpieczeń ze sobą.

• Zbyt mała moc przyłączeniowa do realnego sposobu użytkowania domu.
• Łączenie w jednym czasie wielu dużych odbiorników, zwłaszcza w kuchni i łazience.
• Mylenie zabezpieczenia przedlicznikowego z wyłącznikiem różnicowoprądowym lub z bezpiecznikiem w rozdzielnicy.
• Zastępowanie właściwego doboru „mocniejszym bezpiecznikiem”, zamiast sprawdzenia przekrojów przewodów.
• Ignorowanie śladów przegrzewania: przebarwień, ciepłej obudowy, zapachu nagrzanego plastiku.
• Brak osobnych obwodów dla płyty, piekarnika, pralki, suszarki i ogrzewania pomocniczego.

Objawem przeciążenia nie musi być od razu ciemność w całym domu. Czasem instalacja daje subtelniejsze sygnały: przygasanie światła, chwilowe wyłączenie przy starcie sprężarki, częste wyzwalanie przy dużym mrozie albo problem przy jednoczesnym korzystaniu z czajnika i płyty. Jeśli urządzenie wyłącza się regularnie tylko przy rozruchu, przyczyną może być również charakterystyka aparatu, a nie sama moc.

Najgorszy błąd to próba obejścia problemu bez diagnozy. W instalacji elektrycznej takie „tymczasowe” rozwiązania lubią zostać na lata, a potem wychodzą przy pierwszym większym remoncie albo przy montażu ogrzewania elektrycznego. Z tego punktu płynnie przechodzi się do ostatniego, praktycznego kroku: co sprawdzić przed modernizacją zasilania.

Co sprawdzić, zanim podniesiesz moc instalacji pod ogrzewanie

Jeśli planujesz zmianę ogrzewania albo dokładanie dużych odbiorników, zacząłbym od prostego przeglądu czterech rzeczy. Po pierwsze, sprawdź obecną moc przyłączeniową i sposób zasilania. Po drugie, oceń stan przewodów od złącza do rozdzielnicy, bo samo mocniejsze zabezpieczenie nic nie da, jeśli reszta instalacji nie wytrzyma obciążenia. Po trzecie, upewnij się, że miejsce na licznik i aparat przed nim jest zgodne z wymaganiami operatora. Po czwarte, zrób plan jednoczesności pracy urządzeń, a nie listę ich pojedynczych mocy.

• Pompa ciepła, płyta indukcyjna i ogrzewanie podłogowe powinny być policzone razem, a nie osobno.
• Warto przewidzieć rezerwę na przyszłe wyposażenie, na przykład klimatyzację, suszarkę lub ładowarkę samochodu.
• Modernizację dobrze jest połączyć z porządnym przeglądem rozdzielnicy i pomiarami ochronnymi.
• Przy remoncie kuchni, łazienki albo pralni najlepiej od razu ustalić, gdzie będą największe obciążenia i osobne obwody.

Z mojego punktu widzenia to właśnie tu najłatwiej uniknąć kosztownych pomyłek. Jeśli instalacja ma obsługiwać nowoczesny dom, zwłaszcza z elektrycznym ogrzewaniem, trzeba myśleć o niej jak o całości: od złącza, przez licznik, po rozmieszczenie sprzętów w kuchni i strefie technicznej. Dobrze dobrane rozwiązanie daje spokój na lata, a źle dobrane będzie przypominało o sobie przy każdym większym poborze prądu.
