W instalacjach domowych i w obwodach ogrzewania najwięcej problemów robi nie sam brak zabezpieczenia, tylko jego zły dobór. W tym tekście porządkuję najważniejsze rodzaje bezpieczników, wyjaśniam, czym różni się wkładka topikowa od wyłącznika nadprądowego, jak czytać oznaczenia gG, aM czy gPV oraz co ma znaczenie przy grzałkach, pompach i innych odbiornikach o większym obciążeniu. To praktyczny przewodnik, który ma pomóc uniknąć przypadkowych decyzji w rozdzielnicy.
Najważniejsze różnice, które od razu porządkują temat
- W praktyce „bezpiecznik” może oznaczać wkładkę topikową albo wyłącznik nadprądowy, ale to nie jest to samo urządzenie.
- gG chroni uniwersalnie, aM jest przeznaczone głównie do silników, aR do półprzewodników, a gPV do instalacji fotowoltaicznych.
- W obwodach grzewczych liczy się nie tylko amperaż, ale też prąd rozruchowy, charakter obciążenia i zalecenia producenta urządzenia.
- Zbyt duży prąd znamionowy nie rozwiązuje problemu z wybijaniem, tylko przenosi ryzyko na przewody i osprzęt.
- Tak samo ważne jak prąd znamionowy są: zdolność wyłączania, selektywność i zgodność z oprawą lub podstawą bezpiecznikową.
Co naprawdę chroni bezpiecznik i dlaczego nazwa bywa myląca
Najpierw porządkuję podstawę, bo tu najłatwiej o pomyłkę. W języku potocznym „bezpiecznik” bywa nazwą dla kilku różnych urządzeń, a technicznie ich rola nie jest identyczna. Wkładka topikowa ma chronić przewód i obwód przed przeciążeniem oraz zwarciem, a po zadziałaniu zwykle trzeba ją wymienić. Wyłącznik nadprądowy działa podobnie, ale można go ponownie załączyć, więc w domu jest po prostu wygodniejszy w obsłudze.
Do tego dochodzi jeszcze wyłącznik różnicowoprądowy, który nie jest bezpiecznikiem w klasycznym sensie. On reaguje na upływ prądu, czyli sytuację związaną głównie z ochroną przeciwporażeniową. Gdy rozróżniam te urządzenia, od razu łatwiej dobrać właściwe zabezpieczenie do konkretnego obwodu, zamiast szukać jednego „uniwersalnego” rozwiązania dla całej rozdzielnicy.| Urządzenie | Co robi | Co dzieje się po zadziałaniu | Typowe miejsce użycia |
|---|---|---|---|
| Wkładka topikowa | Chroni przed przeciążeniem i zwarciem | Element topi się i wymaga wymiany | Starsze rozdzielnice, zasilanie główne, obwody specjalne |
| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem | Można go ponownie załączyć | Większość domowych rozdzielnic |
| Wyłącznik różnicowoprądowy | Wykrywa upływ prądu do ziemi | Odłącza obwód po wykryciu nieprawidłowości | Łazienki, gniazda, obwody wymagające dodatkowej ochrony |
To rozróżnienie jest ważne, bo od niego zależy dalszy dobór. Kiedy już wiesz, co ma być chronione i przed czym, łatwiej przejść do konkretnych typów wkładek i zobaczyć, gdzie faktycznie się je stosuje.
Najczęściej spotykane wkładki topikowe w domach i małych obiektach
Jeśli patrzę na praktykę instalacyjną, najczęściej spotykam cztery grupy wkładek: Diazed, Neozed, cylindryczne oraz NH. Różnią się nie tylko wyglądem, ale też zakresem prądów, wielkością oprawy i zastosowaniem. W domu i w małej kotłowni najczęściej pojawiają się Diazed lub Neozed, natomiast NH zostawia się raczej do większych prądów i zasilania głównego.
| Typ | Gdzie się go spotyka | Typowy zakres | Co go wyróżnia |
|---|---|---|---|
| Diazed | Starsze mieszkania, starsze rozdzielnice | Najczęściej od 2 A do 63 A, w większych odmianach wyżej | Porcelanowa wkładka z gwintem, prosty i trwały system |
| Neozed | Nowocześniejsze rozdzielnice domowe i małe obiekty | D01: 2-16 A, D02: 20-63 A, D03: 80-100 A | Jest mniejszy od Diazed i wygodniejszy w zabudowie modułowej |
| Cylindryczne | Aparatura sterownicza, zasilacze, obwody pomocnicze, czasem PV | Zależnie od rozmiaru, zwykle od kilku do kilkudziesięciu amperów | Kompaktowe, łatwe do zastosowania w oprawach i uchwytach na szynę DIN |

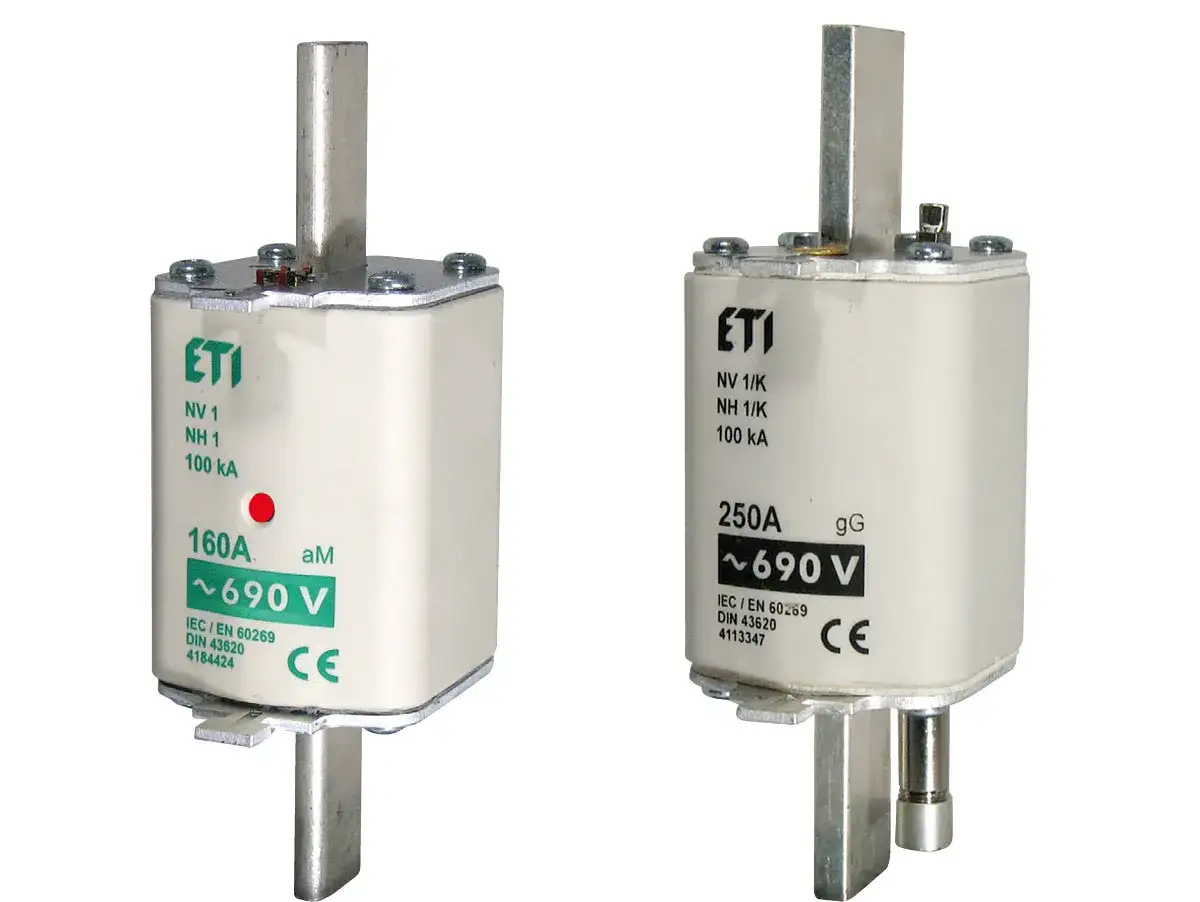

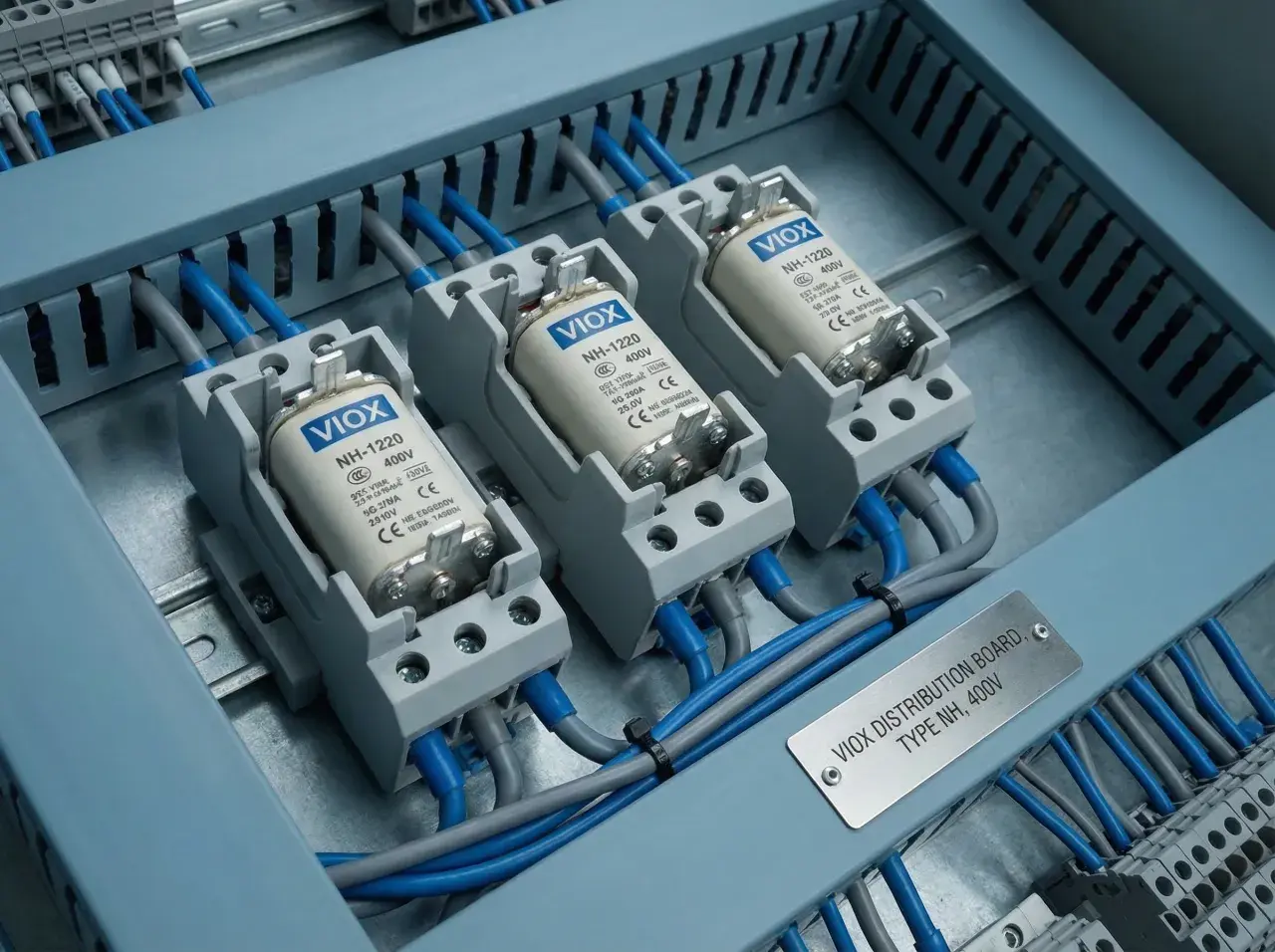

| NH nożowe | Zasilanie główne, większe obiekty, rozdzielnie przemysłowe i kotłownie | Od kilkunastu amperów do ok. 1250 A | Bardzo duża zdolność wyłączania i dobra praca przy większych mocach |
W mieszkaniu Diazed nie jest jeszcze „błędem z przeszłości”, tylko po prostu starszym standardem. Neozed wygrał w nowych realizacjach, bo zajmuje mniej miejsca i lepiej pasuje do współczesnych rozdzielnic. NH ma sens tam, gdzie prądy są już wyraźnie większe i trzeba liczyć się z dużymi prądami zwarciowymi. Dalej warto spojrzeć nie na sam wygląd wkładki, ale na jej oznaczenie pracy, bo to ono mówi, do czego rzeczywiście została zaprojektowana.
Jak czytać oznaczenia gG, aM, gPV i podobne
Tu wielu użytkowników zatrzymuje się na samym amperażu, a to za mało. Oznaczenie literowe mówi, jak bezpiecznik zachowa się przy przeciążeniu i zwarciu. Litera „g” oznacza wkładkę pełnozakresową, czyli taką, która chroni zarówno przed przeciążeniem, jak i zwarciem. Litera „a” oznacza wkładkę częściowozakresową, która reaguje głównie na zwarcie, a przeciążenie ma być kontrolowane przez inny element zabezpieczenia.
| Oznaczenie | Znaczenie | Najczęstsze zastosowanie | Praktyczny komentarz |
|---|---|---|---|
| gG | Ogólnego przeznaczenia, pełnozakresowe | Instalacje ogólne, linie zasilające, obwody domowe | Najbardziej uniwersalna opcja w zwykłej instalacji |
| aM | Do silników, częściowozakresowe | Napędy, silniki, pompy, sprężarki | Chroni zwarcie, ale przeciążenie musi przejąć inne zabezpieczenie |
| aR / gR | Do półprzewodników i elektroniki mocy | Falowniki, prostowniki, układy energoelektroniczne | Tu liczy się bardzo szybka reakcja, bo elementy są wrażliwe na przepięcia prądowe |
| gPV | Do instalacji fotowoltaicznych | Stringi PV i obwody DC | Przystosowane do pracy po stronie prądu stałego |
Jeżeli widzę oznaczenie gG, myślę o zabezpieczeniu „do ogólnego użytku”. Gdy pojawia się aM, od razu zakładam, że obwód ma własne urządzenie kontrolujące przeciążenie albo że sama aplikacja dopuszcza taki sposób ochrony. To ważne w ogrzewaniu, bo obwody z pompami i sprężarkami nie zachowują się tak samo jak zwykła grzałka oporowa. I właśnie do tego przechodzę w następnej części.
Co zwykle wybieram w obwodach ogrzewania
W instalacjach grzewczych najważniejsze jest rozróżnienie między czystym obciążeniem rezystancyjnym a urządzeniem z silnikiem, elektroniką lub sprężarką. Grzałka elektryczna pobiera prąd w sposób dość przewidywalny. Przykładowo grzałka 2 kW przy 230 V pobiera około 8,7 A, a 4 kW to już około 17,4 A. To pokazuje, dlaczego „większy bezpiecznik na wszelki wypadek” jest złą praktyką: jeśli przewód i osprzęt nie są na to przygotowane, problem tylko przesuwasz dalej w instalację.
| Obwód | Na co zwracam uwagę | Najczęstsze podejście | Ryzyko błędu |
|---|---|---|---|
| Grzejnik, mata, piec akumulacyjny | Moc znamionowa i przekrój przewodu | Zabezpieczenie dla obciążeń rezystancyjnych, zwykle gG lub wyłącznik nadprądowy o odpowiedniej charakterystyce | Za niski prąd powoduje niepotrzebne zadziałania, za wysoki przegrzewa przewody |
| Bojler, podgrzewacz wody | Praca ciągła i pobór mocy | Dobór według tabliczki znamionowej i dokumentacji producenta | Ignorowanie mocy znamionowej urządzenia |
| Pompa obiegowa, pompa ciepła, sprężarka | Prąd rozruchowy i sposób startu | Często charakterystyka C, czasem D, a przy wkładkach topikowych odpowiednia kategoria dla silników | Zbyt „czułe” zabezpieczenie wybija przy każdym starcie |
| Sterownik kotła i automatyka | Małe obciążenie, wrażliwa elektronika | Osobny, dobrze opisany obwód o parametrach zgodnych z projektem | Łączenie automatyki z dużym odbiornikiem bez analizy całego obwodu |
Najważniejsza zasada jest prosta: najpierw sprawdzam urządzenie, potem przewód, a dopiero na końcu zabezpieczenie. W obwodach grzewczych instrukcja producenta ma szczególne znaczenie, bo przy pompach ciepła, pompach obiegowych czy sterownikach często pojawiają się konkretne wymagania dotyczące charakterystyki wyłączania. Gdy tego nie uwzględnisz, nawet dobrze wyglądająca instalacja będzie sprawiała kłopoty przy każdym rozruchu.
Najczęstsze błędy przy doborze i wymianie
W praktyce powtarzają się zawsze te same pomyłki. Najbardziej kosztowna jest zamiana wkładki na większy amperaż tylko dlatego, że „stara wybijała”. To nie jest rozwiązanie, tylko odsunięcie objawu. Drugim klasykiem jest mieszanie kategorii pracy, czyli wybór elementu „byle pasował mechanicznie”, bez sprawdzenia, czy chroni właściwy typ obciążenia.
- Zwiększanie prądu znamionowego bez analizy przewodów i odbiornika.
- Ignorowanie oznaczenia gG, aM, aR albo gPV.
- Wymiana wkładki bez sprawdzenia, dlaczego poprzednia zadziałała.
- Pomijanie zdolności wyłączania, czyli parametru mówiącego, czy aparat poradzi sobie z zwarciem.
- Brak selektywności między zabezpieczeniem obwodu a zabezpieczeniem głównym.
- Używanie niepasującej oprawy lub podstawy bezpiecznikowej.
Selektywność warto rozumieć bardzo prosto: jeśli awaria dotyczy jednego małego obwodu, powinno wyłączyć się tylko to zabezpieczenie, a nie pół domu. To szczególnie istotne przy ogrzewaniu, bo przy zbyt szerokim wyłączeniu możesz stracić zasilanie pompy, sterownika albo obiegu grzewczego i dopiero po czasie zauważyć skutki. Kiedy już znasz najczęstsze błędy, zostaje ostatni, praktyczny krok: szybka kontrola przed wymianą albo zakupem nowej wkładki.
Zanim wymienisz wkładkę sprawdź trzy rzeczy
Gdybym miał zostawić jedną krótką checklistę, wyglądałaby tak: najpierw identyfikuję typ zabezpieczenia, potem sprawdzam wartość znamionową i charakter obciążenia, a na końcu upewniam się, że oprawa oraz zdolność wyłączania pasują do instalacji. To wystarcza, żeby odsiać większość przypadkowych błędów już na starcie.
- Sprawdź oznaczenie wkładki albo wyłącznika, nie tylko samą liczbę amperów.
- Porównaj prąd urządzenia z przekrojem przewodu i sposobem ułożenia instalacji.
- Zweryfikuj, czy producent grzałki, pompy lub kotła nie wymaga konkretnej charakterystyki zabezpieczenia.
- Jeśli zabezpieczenie zadziałało kilka razy, szukaj przyczyny, a nie większego amperażu.
W obwodach grzewczych szczególnie nie lubię improwizacji, bo tu błąd potrafi długo pozostawać niewidoczny, a potem ujawnia się jako przegrzewanie przewodów, częste zadziałania albo awaria urządzenia. Jeśli chcesz podejść do tematu rozsądnie, trzymaj się zasady: dopasuj zabezpieczenie do odbiornika, a nie odbiornik do przypadkowego bezpiecznika.
