Instalacja elektryczna w domu pracuje dziś znacznie ciężej niż kiedyś, bo oprócz oświetlenia zasila też pompę ciepła, sterowniki ogrzewania, internet, automatykę rolet i elektronikę RTV. Ochronnik przepięciowy, potocznie przepięciówka, ma zatrzymać skutki nagłych skoków napięcia, zanim uszkodzą sprzęt albo rozregulują całą instalację. W tym tekście pokazuję, jak działa, jaki typ wybrać i gdzie montaż ma sens, zwłaszcza w domu z nowoczesnym ogrzewaniem.
Najkrócej: co trzeba wiedzieć o ochronie przed przepięciami
- Przepięcia nie biorą się tylko z burzy, ale też z łączeń w sieci, awarii i pracy dużych odbiorników w domu.
- Ochrona w rozdzielnicy chroni cały dom, a listwa przy sprzęcie działa jako dodatkowa warstwa, nie jako zamiennik.
- W domach najczęściej wybiera się typ 2 albo typ 1+2, zależnie od sposobu zasilania i ryzyka.
- Wrażliwe są nie tylko telewizory i komputery, ale też kotły, pompy ciepła, sterowniki i automatyka grzewcza.
- Skuteczność ochrony zależy od poprawnego montażu, uziemienia i krótkich połączeń.
- Sama aparatura nie wystarczy, jeśli instalacja ma błędy wykonawcze albo brakuje ochrony dla linii sygnałowych.
Czym jest ochrona przed przepięciami i kiedy naprawdę się przydaje
Przepięcie to krótki, gwałtowny wzrost napięcia w instalacji. Nie musi oznaczać spektakularnego uderzenia pioruna w dom obok. Często wystarczy wyładowanie w pobliżu linii, przełączenie dużego odbiornika w sieci albo awaria po stronie zasilania. W praktyce najbardziej cierpią urządzenia z elektroniką sterującą: kocioł, pompa ciepła, rekuperacja, router, telewizor, system alarmowy i elementy inteligentnego domu.
Ja patrzę na ten temat bardzo prosto: im więcej elektroniki steruje komfortem w domu, tym bardziej opłaca się myśleć o ochronie zanim coś się spali. W dobrze urządzonym wnętrzu liczy się nie tylko wygląd, ale też to, czy instalacja wytrzyma codzienne obciążenie i kaprysy sieci. I właśnie dlatego ten temat nie jest dodatkiem, tylko częścią rozsądnie zaprojektowanego domu. Skoro wiadomo już, co jest zagrożone, warto zobaczyć, jak działa samo zabezpieczenie.
Jak działa ochrona przeciwprzepięciowa i z czego się składa

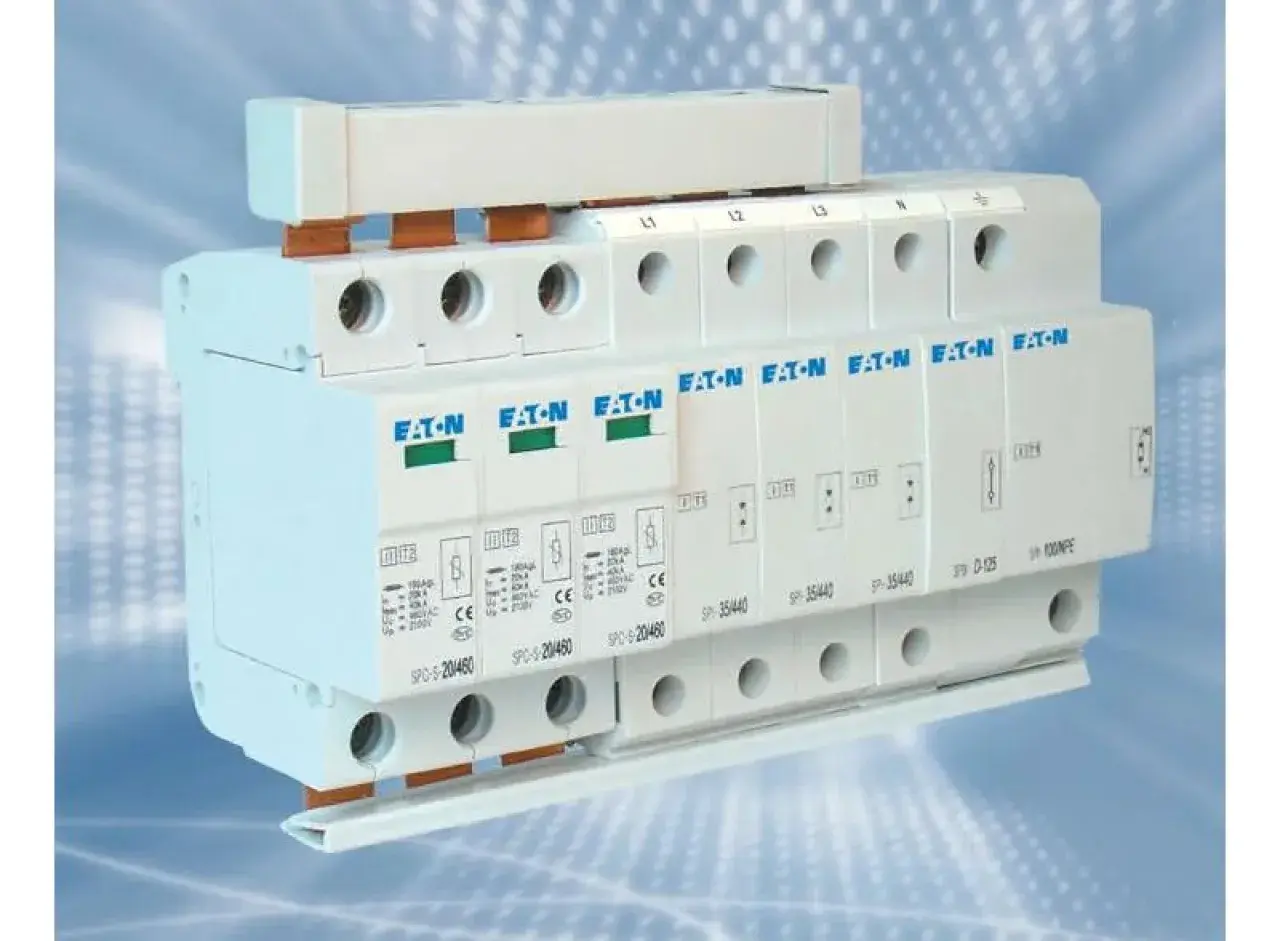

W uproszczeniu ogranicznik przepięć nie „gasi” problemu, tylko odprowadza nadmiar energii tam, gdzie nie powinna trafić do odbiorników. W środku pracują najczęściej warystory albo iskierniki. Pierwsze reagują bardzo szybko na wzrost napięcia, drugie przejmują większe udary. W praktyce użytkownik widzi zwykle wskaźnik stanu albo styk sygnalizacyjny, który informuje, że wkład wymaga wymiany.
Według klasyfikacji stosowanej w normie PN-EN 61643-11 urządzenia dzieli się na typ 1, typ 2 i typ 3. To nie są trzy „lepsze” i „gorsze” wersje tego samego sprzętu, tylko trzy różne zadania ochronne.
| Typ | Co chroni | Gdzie ma sens | Mój praktyczny skrót |
|---|---|---|---|
| Typ 1 | Przyjmuje część prądu piorunowego przy bezpośrednim lub bliskim oddziaływaniu wyładowania | Budynek z instalacją odgromową, zasilanie napowietrzne, obiekty o podwyższonym ryzyku | Pierwsza linia obrony |
| Typ 2 | Tłumi przepięcia indukowane i łączeniowe | Większość domów i mieszkań | Podstawa w typowym domu |
| Typ 3 | Dodatkowo wygładza to, co zostało po wcześniejszych stopniach ochrony | Przy wrażliwym sprzęcie, na końcu instalacji | Dopinanie ochrony przy urządzeniu |
W ofertach domowych często spotyka się typ 2 z parametrem Imax rzędu 20-40 kA na biegun, a w mocniejszych układach typu 1+2 wartości Iimp w okolicach 12,5-25 kA na biegun. Te liczby nie są ozdobą katalogu, tylko informacją, ile energii urządzenie potrafi bezpiecznie przejąć. To prowadzi do ważniejszego pytania: gdzie taka ochrona powinna trafić w samej instalacji.
Gdzie montuje się ogranicznik i dlaczego kolejność ma znaczenie

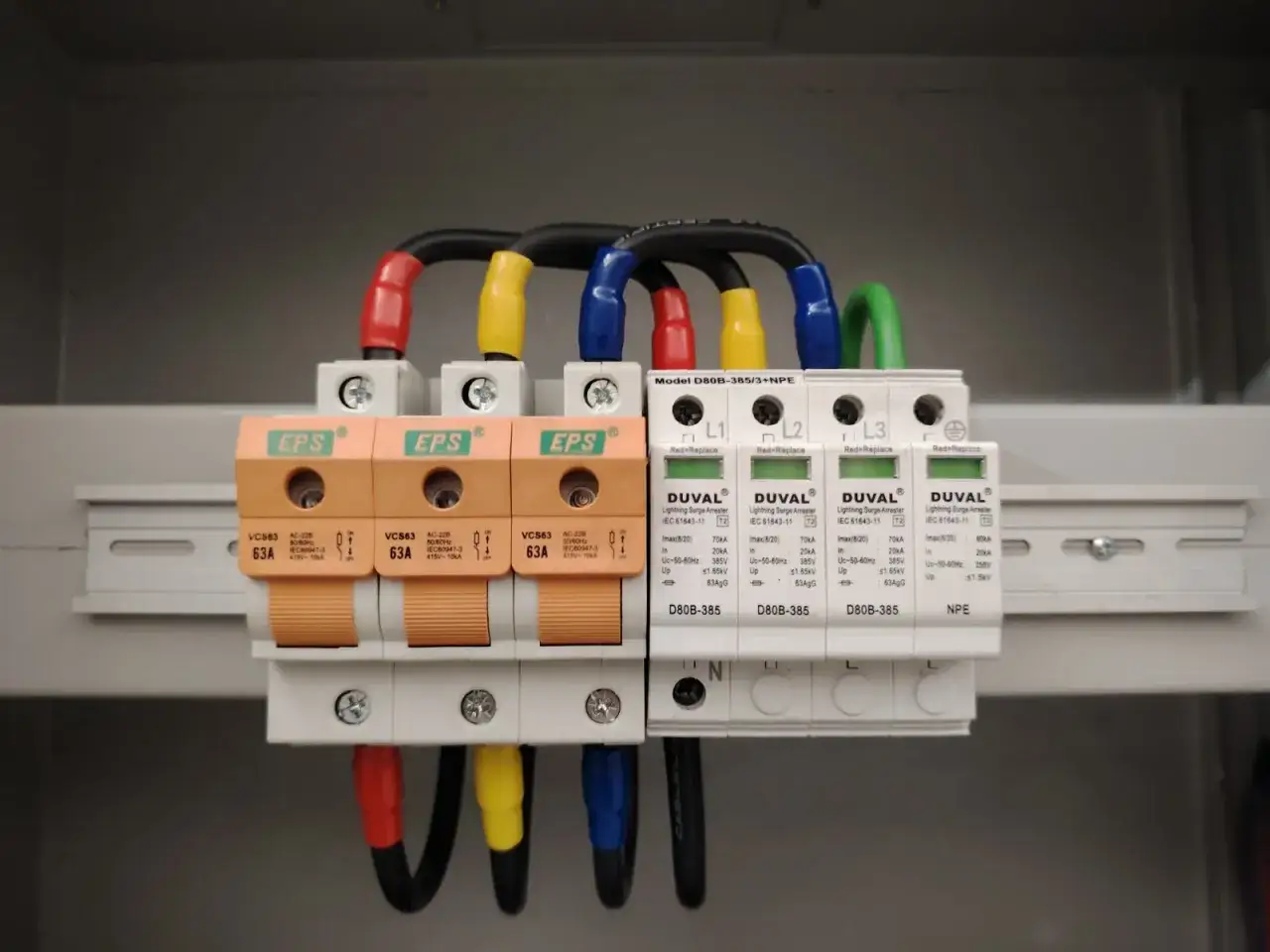

Najczęściej montuje się go w rozdzielnicy głównej, możliwie blisko miejsca wprowadzenia zasilania do budynku. Kluczowe są krótkie połączenia z szyną PE i z resztą aparatury, bo każdy dodatkowy odcinek przewodu pogarsza skuteczność ochrony. Ja przy odbiorze instalacji patrzę na to bardzo uważnie: jeśli ktoś „rozciągnął” połączenia na pół rozdzielnicy, to później ochronnik działa gorzej, niż powinien.
Drugą sprawą jest koordynacja z pozostałymi zabezpieczeniami. Ogranicznik przepięć nie zastępuje wyłącznika nadprądowego ani różnicowoprądowego, a RCD nie zastępuje ochrony przeciwprzepięciowej. Te urządzenia mają różne zadania i muszą być ze sobą sensownie zestawione. W praktyce montaż powinien uwzględniać schemat konkretnej rozdzielnicy, układ sieci i zalecenia producenta danego modelu. To nie jest miejsce na przypadkowe podłączenie „jak się zmieści”.
- Rozdzielnica główna to zwykle najlepszy punkt startowy dla ochrony całego domu.
- Krótki przewód do PE ma większe znaczenie, niż wielu inwestorów zakłada.
- Uziemienie i ekwipotencjalizacja są warunkiem skuteczności, a nie dodatkiem.
- Kolejność aparatów trzeba oprzeć na projekcie i instrukcji, nie na intuicji.
- Linie sygnałowe też mogą wymagać ochrony, jeśli dom ma automatykę lub monitoring.
Jeśli ta część wydaje się techniczna, to dobrze, bo w praktyce właśnie tu najłatwiej o błąd. A gdy miejsce montażu jest już jasne, można przejść do najważniejszej decyzji: jaki typ dobrać do konkretnego domu i ogrzewania.
Jak dobrać zabezpieczenie do domu, ogrzewania i elektroniki
Dobór zaczynam zawsze od odpowiedzi na jedno pytanie: co w tym domu jest naprawdę cenne i jak do budynku wchodzi zasilanie. Inaczej patrzy się na mieszkanie w bloku, inaczej na dom jednorodzinny z linią napowietrzną, a jeszcze inaczej na budynek z pompą ciepła, fotowoltaiką i sterowaniem strefowym ogrzewania.
| Sytuacja | Rozsądny wybór | Dlaczego to działa |
|---|---|---|
| Mieszkanie w bloku | Typ 2 w rozdzielnicy + dobra listwa przy RTV i komputerze | Zwykle wystarcza do typowych przepięć łączeniowych i indukowanych |
| Dom jednorodzinny bez odgromówki, ale z dużą ilością elektroniki | Typ 2 o solidnych parametrach | Chroni centralnie cały obiekt przed większością codziennych impulsów |
| Dom z instalacją odgromową lub zasilaniem napowietrznym | Typ 1+2 w rozdzielnicy głównej | Potrzebna jest ochrona przed silniejszym udarem z zewnątrz |
| Pompa ciepła, kocioł, automatyka strefowa, sterowniki pokojowe | Ochrona centralna plus typ 3 przy wrażliwej elektronice | Elektronika grzewcza źle znosi nawet krótkie impulsy napięcia |
| Fotowoltaika, czujniki zewnętrzne, monitoring, system smart home | Ochrona także po stronie sygnałowej i DC | Przepięcie może wejść nie tylko z 230 V, ale też z torów komunikacyjnych |
W praktyce zwracam uwagę na cztery parametry: Uc, Imax lub Iimp, poziom ochrony Up oraz zgodność z układem sieci TN, TT albo innym stosowanym w budynku. Uc mówi, przy jakim napięciu urządzenie może pracować stale. Imax i Iimp pokazują, jak duży impuls zniesie. Up określa, do jakiego poziomu ochronnik ograniczy napięcie na wyjściu. Dla użytkownika najważniejszy wniosek jest prosty: jeśli dom ma kosztowną automatykę grzewczą, nie warto wybierać najtańszego modelu „byle był”.
To właśnie w ogrzewaniu widać różnicę między ochroną pozorną a realną. Spalona płyta sterująca pompy ciepła, moduł kotła albo sterownik strefowy potrafią kosztować więcej niż cały rozsądny zestaw ochronny. A nawet jeśli sprzęt nie ulegnie awarii, przepięcie może wywołać błędy pracy, reset ustawień albo losowe zawieszanie się automatyki. Skoro dobór ma już sens, trzeba jeszcze uważać na rzeczy, które ten sens psują.
Błędy, które najczęściej psują efekt
Najwięcej problemów widzę nie w samym urządzeniu, tylko w montażu i w założeniach inwestora. Ochronnik może być dobry, a i tak nie zadziała tak, jak powinien, jeśli instalacja ma słaby punkt po drodze.
- Za długie przewody między ochronnikiem, PE i pozostałą aparaturą.
- Brak poprawnego uziemienia albo nieprzemyślana ekwipotencjalizacja.
- Zły typ urządzenia dobrany do rodzaju zasilania i ryzyka obiektu.
- Wiara, że listwa przy telewizorze wystarczy dla całego domu.
- Ignorowanie wskaźnika zużycia po większym udarze.
- Pomijanie ochrony linii danych i sterowania, gdy dom ma automatykę, monitoring albo PV.
Warto też pamiętać, że ogranicznik nie jest wieczny. Po poważnym zdarzeniu może się zużyć, choć z zewnątrz wygląda normalnie. Dlatego przy przeglądzie instalacji dobrze sprawdzić wskaźnik stanu i nie zakładać, że „skoro świeci, to wszystko jest w porządku”. To prowadzi do praktycznej strony tematu: ile taka ochrona kosztuje i kiedy naprawdę ma sens.
Ile kosztuje rozsądna ochrona i kiedy się opłaca
Ceny na rynku są szerokie, ale da się wskazać sensowne widełki. Za podstawową listwę przeciwprzepięciową do sprzętu RTV lub komputera zwykle zapłacisz około 40-200 zł. Modułowy typ 2 do rozdzielnicy to najczęściej okolice 300-700 zł za sam aparat, a typ 1+2 potrafi kosztować mniej więcej 480-1200 zł, zależnie od producenta, liczby biegunów i parametrów. Do tego dochodzi montaż wykonany przez elektryka.
Jeśli chronisz tylko jeden komputer i telewizor, listwa może być dobrym pierwszym krokiem. Jeśli jednak w domu pracuje pompa ciepła, kocioł gazowy, sterowanie strefowe, rekuperacja, alarm i kilka obwodów smart home, ochrona w rozdzielnicy przestaje być dodatkiem, a staje się rozsądnym standardem. Ja w takich przypadkach patrzę na koszt szerzej: jedna uszkodzona płyta sterująca potrafi zjeść cały budżet na zabezpieczenia z nawiązką. To nie jest przesada, tylko zwykła ekonomia domu.
W nowym budynku albo przy większym remoncie to moment, w którym najłatwiej zrobić ochronę dobrze i raz. Późniejsze dokładanie aparatury bywa możliwe, ale zwykle jest droższe i mniej estetyczne. A zanim rozdzielnica zostanie zamknięta, warto sprawdzić jeszcze kilka drobiazgów, które decydują o skuteczności całości.
Co sprawdzić, zanim elektryk zamknie rozdzielnicę
Na koniec zostawiam prostą checklistę. To są rzeczy, które naprawdę robią różnicę, a często giną w pośpiechu przy odbiorze instalacji.
- Czy ogranicznik ma właściwy typ dla konkretnego budynku i układu sieci.
- Czy przewody do PE są krótkie i prowadzone możliwie prosto.
- Czy instalacja ma poprawnie wykonane połączenia wyrównawcze.
- Czy ochrona obejmuje nie tylko 230 V, ale też sygnał, internet, antenę lub PV, jeśli są w domu.
- Czy wskaźnik stanu urządzenia będzie później widoczny bez rozbierania pół rozdzielnicy.
- Czy automatyka ogrzewania nie została przypadkiem pominięta tylko dlatego, że „to przecież działa na małym poborze”.
Jeśli mam wskazać jedną rzecz, którą najczęściej niedocenia się przy ochronie domu, to właśnie spójność całego układu. Sam moduł w rozdzielnicy nie wystarczy, jeśli reszta instalacji została zrobiona byle jak. Dobrze zaprojektowana ochrona ma działać bez efektów specjalnych: po burzy dom ma po prostu dalej pracować, a ogrzewanie, internet i elektronika w salonie nie powinny zamieniać się w kosztowny problem.
