Prawidłowa wysokość otwartego zbiornika wyrównawczego CO: Poradnik

Bezpieczeństwo instalacji CO: Dlaczego wysokość zbiornika ma znaczenie?

Prawidłowe umiejscowienie otwartego zbiornika wyrównawczego w instalacji centralnego ogrzewania to nie tylko kwestia estetyki czy wygody. To przede wszystkim fundamentalny aspekt bezpieczeństwa. Niewłaściwa wysokość montażu może prowadzić do szeregu niebezpiecznych sytuacji, które zagrażają nie tylko samej instalacji, ale także bezpieczeństwu domowników.

Rola naczynia wzbiorczego w instalacji CO: Więcej niż tylko zbiornik

Otwarte naczynie wzbiorcze pełni w instalacji centralnego ogrzewania rolę swoistego bufora. Jego głównym zadaniem jest kompensacja zmian objętości wody wynikających z jej rozszerzalności cieplnej podczas ogrzewania. Woda podgrzewana w kotle zwiększa swoją objętość, a nadmiar ten musi gdzieś trafić, aby nie doprowadzić do nadmiernego wzrostu ciśnienia w systemie. Otwarte naczynie, znajdujące się w najwyższym punkcie instalacji, pozwala na swobodne odprowadzenie tej nadwyżki. Co więcej, w przypadku kotłów na paliwo stałe, które są podatne na niekontrolowane zagotowanie wody, otwarte naczynie wyrównawcze stanowi ostatnią linię obrony, umożliwiając bezpieczne odprowadzenie pary wodnej i zapobiegając gwałtownemu wzrostowi ciśnienia, który mógłby doprowadzić do rozerwania instalacji.

Co się stanie, gdy zbiornik jest zamontowany na złej wysokości? Potencjalne awarie

Montaż otwartego zbiornika wyrównawczego na zbyt niskiej wysokości to prosta droga do poważnych problemów. Jeśli zbiornik nie znajduje się wystarczająco wysoko, nie jest w stanie efektywnie odprowadzić nadmiaru wody i pary wodnej. W efekcie, gdy woda w kotle zacznie się intensywnie podgrzewać, ciśnienie w instalacji będzie rosło. Może to doprowadzić do zagotowania wody, co z kolei spowoduje gwałtowne wydzielanie się pary. Para ta, nie mając gdzie uciec, może uszkodzić kocioł, grzejniki, a nawet doprowadzić do rozszczelnienia całej instalacji. W skrajnych przypadkach może to być wręcz niebezpieczne dla użytkowników. Dodatkowo, zbyt niskie umiejscowienie zbiornika uniemożliwia prawidłowe odpowietrzenie instalacji, co prowadzi do powstawania "korków" powietrznych utrudniających cyrkulację wody.

Zbiornik otwarty vs. zamknięty: Kluczowe różnice w montażu

Współczesne instalacje centralnego ogrzewania wykorzystują dwa główne typy zbiorników wyrównawczych: otwarte i zamknięte (przeponowe). Choć oba służą do kompensacji zmian objętości wody, ich konstrukcja i zasady montażu są diametralnie różne, co wynika z odmiennych sposobów działania i zastosowań.

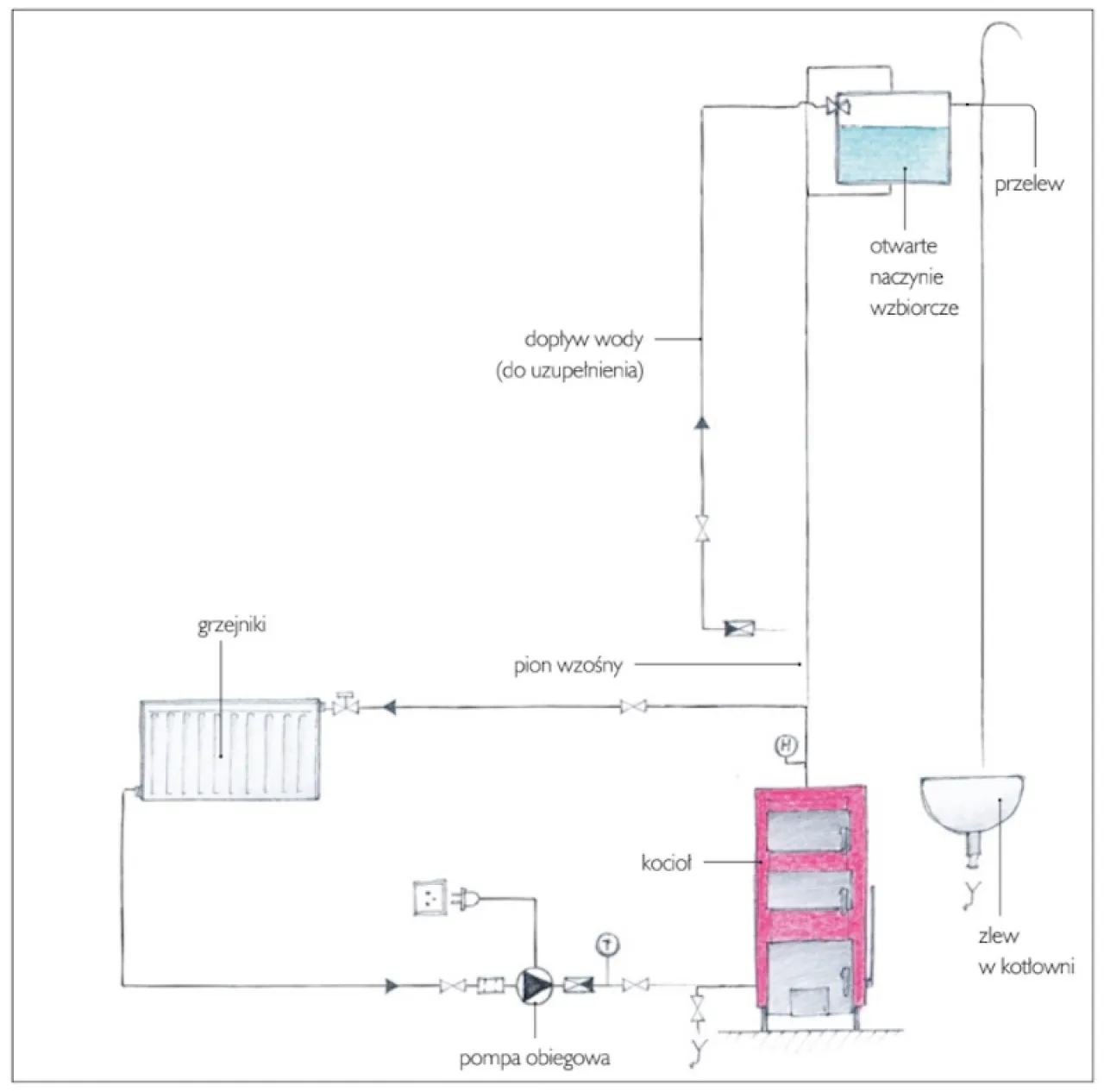

System otwarty (kotły na paliwo stałe): Gdzie grawitacja i fizyka dyktują warunki

Otwarte zbiorniki wyrównawcze są niezbędne w instalacjach z kotłami na paliwo stałe, takimi jak kotły węglowe, zasypowe czy kominki z płaszczem wodnym. Dlaczego? Ponieważ te źródła ciepła charakteryzują się dużą bezwładnością i ryzykiem niekontrolowanego, gwałtownego wzrostu temperatury, a co za tym idzie zagotowania wody. Otwarte naczynie, które jest stale połączone z atmosferą poprzez otwór w pokrywie, musi być zamontowane w najwyższym punkcie obiegu wody w całej instalacji. Jest to absolutnie kluczowe. Dzięki temu grawitacja pomaga w odprowadzaniu nadmiaru wody i pary. W tym systemie kluczowe są trzy elementy podłączenia: rura bezpieczeństwa (wznośna), która musi być poprowadzona bezpośrednio od kotła bez żadnych zaworów, rura przelewowa oraz rura odpowietrzająca. Te elementy zapewniają prawidłowe działanie i bezpieczeństwo systemu.

System zamknięty (kotły gazowe, olejowe): Elastyczność, która ma swoje zasady

W przeciwieństwie do otwartych, zamknięte zbiorniki wyrównawcze, zwane także przeponowymi, są powszechnie stosowane w instalacjach z kotłami gazowymi, olejowymi czy elektrycznymi. Te nowoczesne kotły są zazwyczaj wyposażone w zaawansowane systemy sterowania, które precyzyjnie regulują proces spalania i zapobiegają gwałtownym wzrostom temperatury. Zamknięte naczynia nie muszą być montowane w najwyższym punkcie instalacji, co daje dużą elastyczność w wyborze miejsca montażu. Zazwyczaj umieszcza się je w kotłowni, blisko źródła ciepła, często na przewodzie powrotnym, przed pompą obiegową. Ważnym aspektem w przypadku tych zbiorników jest prawidłowe ustawienie ciśnienia wstępnego w części gazowej, które musi być dopasowane do ciśnienia panującego w instalacji.

Precyzyjne wyznaczenie wysokości montażu otwartego zbiornika

Skoro już wiemy, dlaczego otwarty zbiornik wyrównawczy jest tak ważny i gdzie zazwyczaj znajduje swoje miejsce, przejdźmy do konkretów dotyczących jego montażu. Precyzyjne wyznaczenie wysokości, na jakiej zostanie zainstalowany, jest absolutnie kluczowe dla bezpieczeństwa i efektywności całej instalacji centralnego ogrzewania. Warto tutaj odwołać się do normy PN-B-02413:1991, która jasno określa zasady montażu naczyń wzbiorczych.

Złota zasada: Zawsze w najwyższym punkcie instalacji

To jest absolutna i bezwzględna zasada, której nie można łamać. Naczynie wzbiorcze otwarte musi być zawsze zamontowane w najwyższym punkcie obiegu wody w całej instalacji. Niezależnie od tego, czy jest to dom jednorodzinny, czy większy budynek, czy instalacja jest prosta, czy skomplikowana naczynie musi znajdować się wyżej niż jakikolwiek inny element systemu grzewczego, włączając w to grzejniki, rury czy sam kocioł. Tylko wtedy jego działanie będzie prawidłowe.

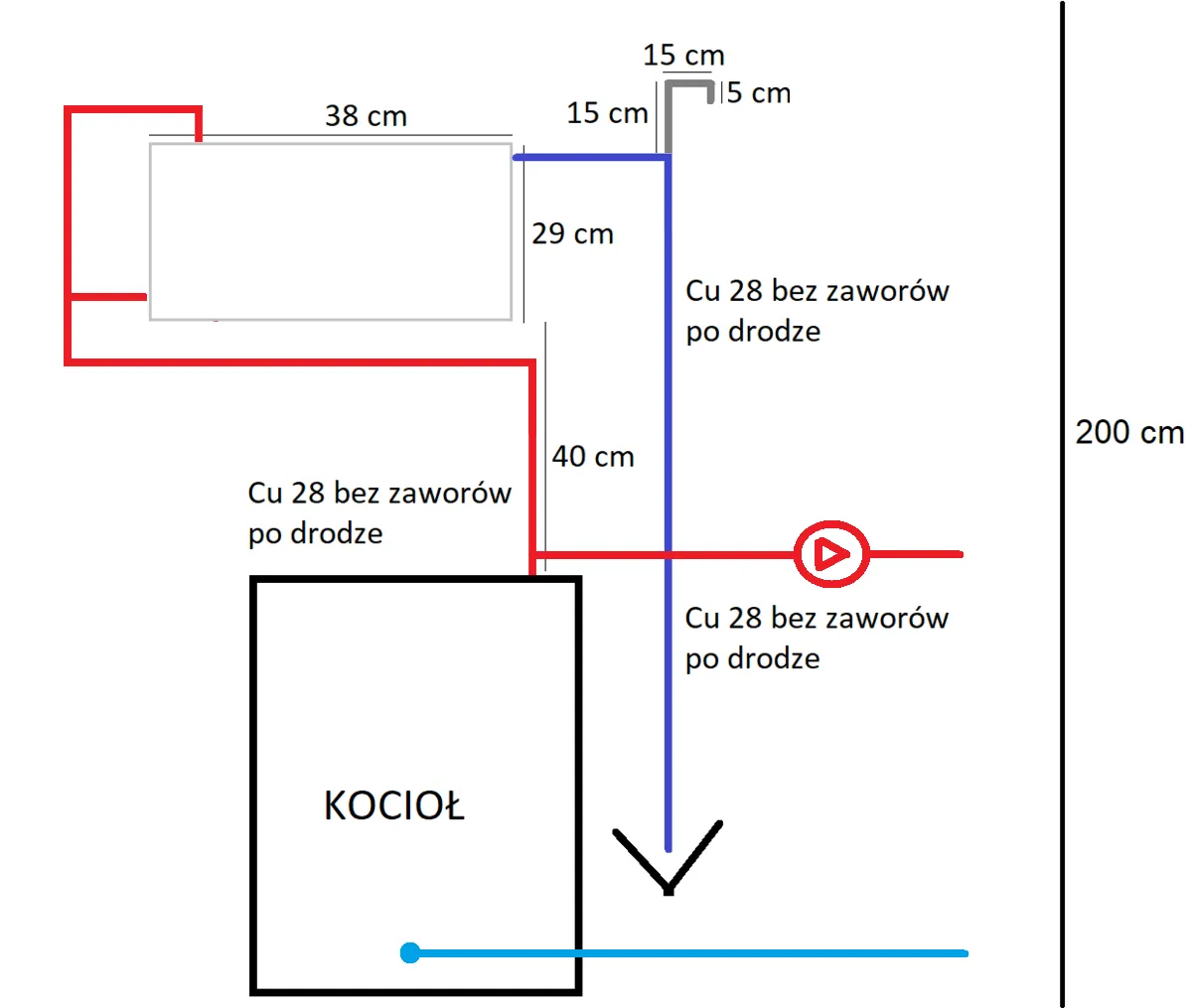

Instalacja grawitacyjna lub z pompą na zasilaniu: Niezbędne minimum 30 cm

W przypadku starszych instalacji grawitacyjnych, gdzie cyrkulacja wody odbywa się naturalnie dzięki różnicy gęstości, oraz w nowszych systemach z pompą obiegową umieszczoną na przewodzie zasilającym (czyli po stronie gorącej wody wychodzącej z kotła), otwarty zbiornik wyrównawczy musi być zamontowany co najmniej 0,3 metra (czyli 30 centymetrów) powyżej najwyższego punktu instalacji. Tym najwyższym punktem zazwyczaj jest górna krawędź najwyżej położonego grzejnika. Ta minimalna odległość zapewnia odpowiednią różnicę poziomów dla swobodnego przepływu wody i pary.

Instalacja z pompą na powrocie: Jak obliczyć wysokość na podstawie mocy pompy?

W przypadku instalacji, w których pompa obiegowa znajduje się na przewodzie powrotnym (po stronie zimnej wody wracającej do kotła), zasada wyznaczania wysokości montażu otwartego zbiornika jest nieco inna. Tutaj minimalna wysokość montażu zbiornika musi wynosić 0,7 wysokości podnoszenia pompy (Hp). Wysokość podnoszenia pompy to parametr określający, jak wysoki słup wody pompa jest w stanie przepchnąć. Wartość tę można znaleźć w dokumentacji technicznej pompy. Obliczenie tej wysokości zapewnia, że nawet przy maksymalnym ciśnieniu wytwarzanym przez pompę, woda ze zbiornika nie będzie się cofać, a instalacja będzie prawidłowo odpowietrzona.

Krok po kroku: Jak prawidłowo zmierzyć i wyznaczyć punkt montażu

Oto jak krok po kroku wyznaczyć prawidłowe miejsce montażu otwartego zbiornika wyrównawczego:

1. Zidentyfikuj najwyższy punkt instalacji: Przejdź przez całą instalację centralnego ogrzewania i zlokalizuj najwyższy punkt, do którego dociera woda. Zazwyczaj jest to górna krawędź ostatniego grzejnika na danej gałęzi instalacji, ale może to być również koniec pionu grzewczego.
2. Zmierz wysokość do tego punktu: Od ustalonego najwyższego punktu instalacji zmierz pionową odległość w górę.
3. Dodaj wymagany zapas:
   • Jeśli Twoja instalacja jest grawitacyjna lub pompa znajduje się na zasilaniu, dodaj do zmierzonej wysokości co najmniej 30 cm.
   • Jeśli pompa znajduje się na powrocie, sprawdź jej wysokość podnoszenia (Hp) i dodaj do zmierzonej wysokości co najmniej 0,7 Hp.
4. Wyznacz punkt montażu: Po dodaniu wymaganego zapasu, uzyskasz punkt, w którym powinien znajdować się spód otwartego zbiornika wyrównawczego. Pamiętaj, że zbiornik musi być zamontowany stabilnie i bezpiecznie.
5. Przygotuj podłączenia: Upewnij się, że w pobliżu wyznaczonego punktu znajdują się przewody umożliwiające prawidłowe podłączenie rury bezpieczeństwa, rury przelewowej i rury odpowietrzającej.

Optymalne miejsce montażu dla zamkniętego zbiornika przeponowego

Choć montaż zamkniętego zbiornika wyrównawczego jest znacznie bardziej elastyczny niż w przypadku otwartych naczyń, wybór optymalnego miejsca instalacji nadal ma znaczenie dla jego efektywności i długowieczności.

Dlaczego rura powrotna to najlepsze miejsce?

Najczęściej rekomendowanym miejscem montażu zamkniętego zbiornika przeponowego jest przewód powrotny, tuż przed pompą obiegową. Dlaczego akurat tam? Woda na powrocie jest zazwyczaj chłodniejsza niż na zasilaniu. Montaż zbiornika w tym miejscu oznacza, że membrana przeponowa będzie pracować w niższej temperaturze, co pozytywnie wpływa na jej żywotność i zapobiega przedwczesnemu zużyciu. Ponadto, umieszczenie zbiornika przed pompą pozwala jej efektywniej pracować, ponieważ nie musi pokonywać dodatkowego oporu związanego z ciśnieniem w naczyniu.

Jak blisko kotła? Praktyczne wskazówki instalacyjne

Chociaż nie ma ścisłych norm określających minimalną odległość zamkniętego zbiornika od kotła, generalna zasada mówi, że powinien on być zamontowany w kotłowni, jak najbliżej źródła ciepła. Pozwala to na skrócenie długości przewodów i zminimalizowanie strat ciepła. Ważne jest jednak, aby zapewnić łatwy dostęp do zbiornika w celu ewentualnej kontroli ciśnienia wstępnego lub wymiany przepony. Należy również pamiętać o zachowaniu odpowiednich odległości od innych urządzeń i zapewnieniu swobodnego przepływu powietrza wokół kotła, zgodnie z zaleceniami producenta.

Unikaj tych błędów: Najczęstsze pomyłki przy montażu zbiornika CO

Nawet najlepsza instalacja może zawieść, jeśli popełnimy podstawowe błędy podczas montażu kluczowych jej elementów. W przypadku zbiorników wyrównawczych, zarówno otwartych, jak i zamkniętych, istnieje kilka powszechnych pomyłek, których należy bezwzględnie unikać.

Błąd #1: Montaż otwartego naczynia na zbyt niskim poziomie

Jak już wielokrotnie podkreślaliśmy, jest to najpoważniejszy błąd przy montażu otwartego zbiornika. Umieszczenie go poniżej najwyższego punktu instalacji uniemożliwia prawidłowe działanie systemu, prowadząc do zagotowania wody, wzrostu ciśnienia i potencjalnych uszkodzeń. Należy pamiętać o wymaganych minimalnych wysokościach: 30 cm powyżej najwyższego punktu dla instalacji grawitacyjnych/z pompą na zasilaniu, lub 0,7 Hp dla instalacji z pompą na powrocie.

Błąd #2: Instalacja zaworów na rurze bezpieczeństwa prosta droga do katastrofy

Rura bezpieczeństwa (wznośna) łącząca otwarty zbiornik z kotłem musi być nieprzerwana i wolna od jakichkolwiek zaworów odcinających. Montaż zaworu na tej rurze, nawet jeśli jest on w pozycji otwartej, stanowi ogromne ryzyko. W przypadku awarii kotła i gwałtownego wzrostu ciśnienia, zawór może się zaciąć lub nie zadziałać wystarczająco szybko, uniemożliwiając bezpieczne odprowadzenie nadmiaru wody i pary. Jest to kardynalny błąd, który może mieć tragiczne konsekwencje.

Błąd #3: Podłączenie zbiornika w złym miejscu obiegu

W systemie otwartym, podłączenie naczynia wyrównawczego do rury powrotnej zamiast bezpośrednio do wyjścia gorącej wody z kotła jest błędem. Rura bezpieczeństwa musi być podłączona w punkcie, gdzie temperatura wody jest najwyższa i gdzie ryzyko zagotowania jest największe. W systemie zamkniętym, choć montaż jest bardziej elastyczny, podłączenie na powrocie przed pompą jest zazwyczaj optymalne. Podłączenie w niewłaściwym miejscu może zaburzyć cyrkulację i efektywność działania całego systemu.

Błąd #4: Brak ochrony przed zamarzaniem na nieogrzewanym strychu

Otwarte zbiorniki wyrównawcze często montuje się na poddaszach lub strychach, które bywają nieogrzewane. Woda znajdująca się w zbiorniku i rurach doprowadzających może wtedy zamarznąć, co prowadzi do rozsadzenia zbiornika i przewodów. Należy zadbać o odpowiednie ocieplenie zbiornika i rur, a w skrajnych przypadkach rozważyć zastosowanie niewielkiego grzałki elektrycznej lub innego systemu zabezpieczającego przed mrozem.

Dodatkowe wskazówki dotyczące prawidłowego podłączenia zbiornika

Poza kluczowymi kwestiami wysokości i miejsca montażu, istnieje kilka dodatkowych, ale równie ważnych aspektów podłączenia zbiornika wyrównawczego, które wpływają na jego niezawodność i bezpieczeństwo.

Rura bezpieczeństwa, przelewowa i odpowietrzająca: Niezbędne trio w systemie otwartym

W systemie otwartym, prawidłowe podłączenie trzech kluczowych rur jest absolutnie fundamentalne:

• Rura bezpieczeństwa (wznośna): To najważniejsza rura, która musi być poprowadzona bezpośrednio od wyjścia gorącej wody z kotła do otwartego naczynia wyrównawczego. Musi być prowadzona pionowo w górę, bez żadnych zaworów odcinających, zwężeń czy kolanek utrudniających przepływ. Jej zadaniem jest bezpieczne odprowadzenie nadmiaru gorącej wody i pary w przypadku zagotowania.
• Rura przelewowa: Służy do odprowadzania nadmiaru wody, który mógłby przelać się przez naczynie. Powinna być poprowadzona od naczynia do kanalizacji lub innego bezpiecznego miejsca, gdzie woda może swobodnie spłynąć.
• Rura odpowietrzająca: Zapewnia stałe odpowietrzenie instalacji. Zazwyczaj jest to otwór w pokrywie naczynia lub specjalnie zaprojektowany element, który pozwala na ujście powietrza z systemu, zapobiegając tworzeniu się korków powietrznych.

Pamiętaj, że wszystkie te rury powinny mieć odpowiednią średnicę, aby zapewnić swobodny przepływ.

Przeczytaj również: Jak zamontować moskitierę? Poradnik krok po kroku dla każdego

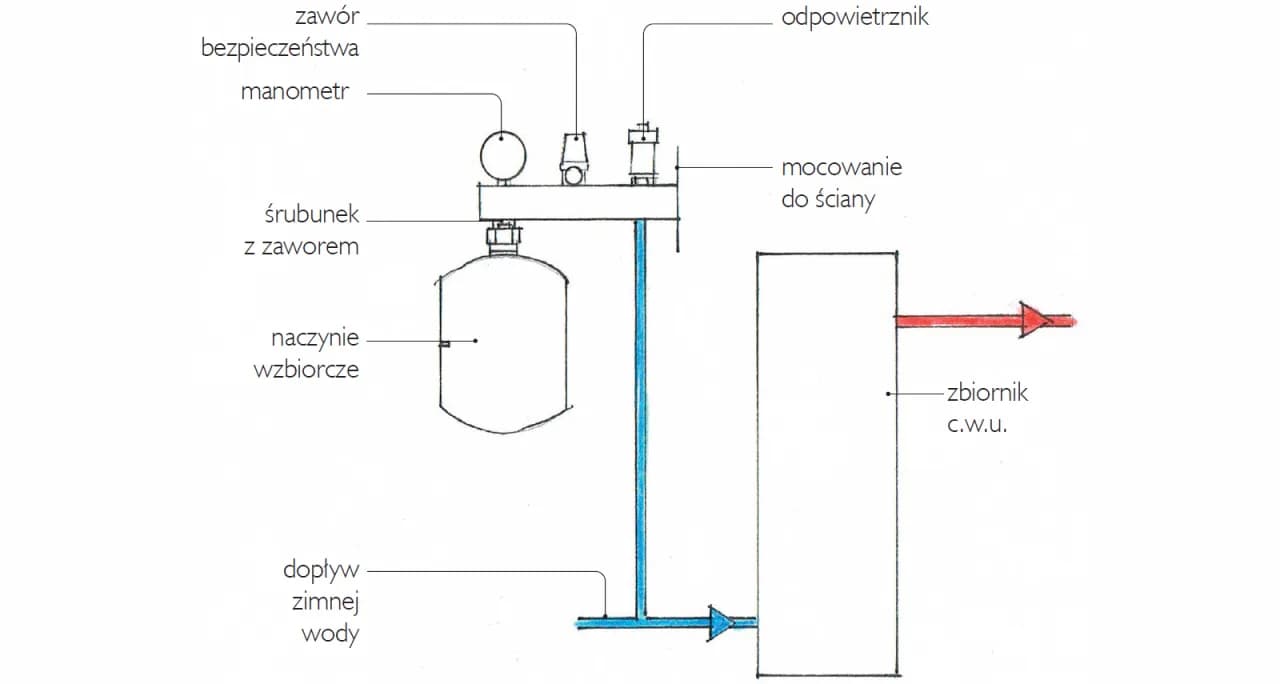

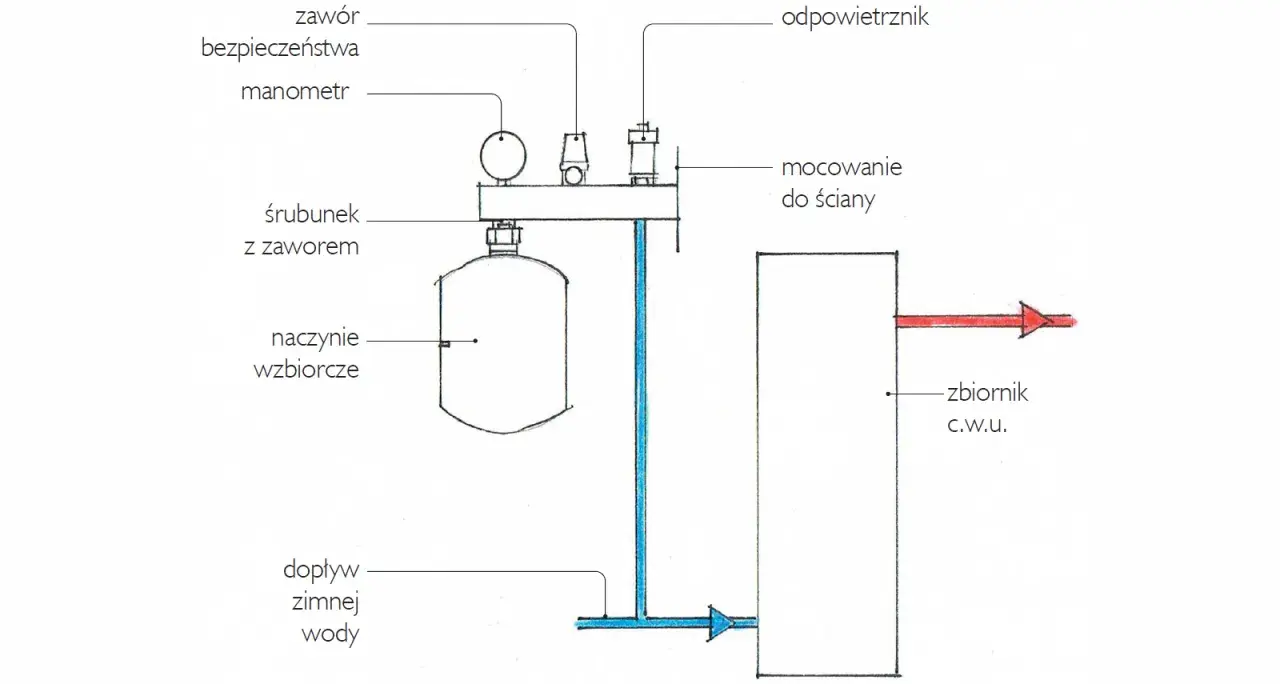

Ustawienie ciśnienia wstępnego w naczyniu przeponowym: Klucz do stabilności

W przypadku zamkniętych zbiorników przeponowych, prawidłowe ustawienie ciśnienia wstępnego w części gazowej jest równie ważne, jak wysokość montażu w systemie otwartym. Ciśnienie to powinno być dostosowane do ciśnienia panującego w instalacji, zazwyczaj jest ono nieco niższe od ciśnienia otwarcia zaworu bezpieczeństwa. Zbyt niskie ciśnienie wstępne spowoduje, że naczynie będzie zbyt często napełniane wodą, co prowadzi do częstego otwierania się zaworu bezpieczeństwa i strat wody. Zbyt wysokie ciśnienie wstępne zmniejszy pojemność roboczą naczynia, ograniczając jego zdolność do kompensacji zmian objętości wody. Ciśnienie to należy regularnie kontrolować i korygować.
