Dobrze wykonane odpowietrzenie kanalizacji decyduje o tym, czy instalacja działa cicho, bez zapachów i bez niespodzianek po zamknięciu ścian czy zabudowy łazienki. W praktyce chodzi nie tylko o samą rurę wyprowadzoną ponad dach, ale o cały układ, który ma utrzymać właściwe ciśnienie w pionach, chronić syfony i nie dopuścić do cofania się gazów z instalacji. W tym tekście pokazuję, jak to działa, kiedy wystarczy zawór napowietrzający, a kiedy lepiej postawić na klasyczną wywiewkę i projekt wykonany bez skrótów.
Najważniejsze jest zapewnienie instalacji drogi dla powietrza, a nie tylko odpływu ścieków
- Brak prawidłowej wentylacji kanalizacji zwykle ujawnia się przez bulgotanie, zapachy i wysysanie wody z syfonów.
- Najpewniejszym rozwiązaniem jest wyprowadzenie głównego pionu ponad dach, a zawór napowietrzający traktuje się zwykle jako uzupełnienie.
- W polskich warunkach technicznych piony kanalizacyjne powinny być wentylowane ponad dach, a wylot musi być odpowiednio odsunięty od okien i drzwi.
- W nowych i remontowanych łazienkach problem najczęściej zaczyna się tam, gdzie pion jest zbyt daleko od przyborów albo gdzie układ ma za dużo załamań.
- Dobre rozwiązanie trzeba zaplanować jeszcze przed zabudową szachtu, sufitu podwieszanego lub stelaża podtynkowego.
Dlaczego wentylacja kanalizacji ma tak duże znaczenie w domu i mieszkaniu
W kanalizacji grawitacyjnej ścieki spływają dzięki spadkowi, ale w rurach dzieje się coś więcej niż sam przepływ wody. Gdy duża porcja ścieków przelatuje przez pion, za nią powstaje podciśnienie, które potrafi wyssać wodę z syfonu. A kiedy syfon traci wodną zaporę, zapach z instalacji wchodzi wprost do łazienki, kuchni albo pralni.
Najczęstsze objawy są bardzo praktyczne i łatwe do rozpoznania: bulgotanie w umywalce po spuszczeniu wody w toalecie, wolniejsze opróżnianie zlewu, „pufnięcie” w odpływie po większym zrzucie ścieków albo charakterystyczny zapach po dłuższej nieobecności domowników. Z mojego punktu widzenia to nie są drobiazgi, tylko sygnał, że instalacja została zamknięta zbyt szczelnie dla samego ścieku, a za mało uwagi poświęcono powietrzu.
Problem rośnie szczególnie wtedy, gdy przybory są oddalone od pionu, pojawia się wyspa kuchenna, łazienka poddaszowa albo kilka odbiorników wpiętych w jeden długi odcinek. Im więcej zmian kierunku i im dłuższa droga do pionu, tym większa szansa, że instalacja zacznie pracować „na granicy”. To właśnie dlatego dalej przechodzę do samego mechanizmu wentylacji i tego, jak go wykonać bez prowizorki.
Jak działa wywiewka i kiedy pion trzeba wyprowadzić ponad dach

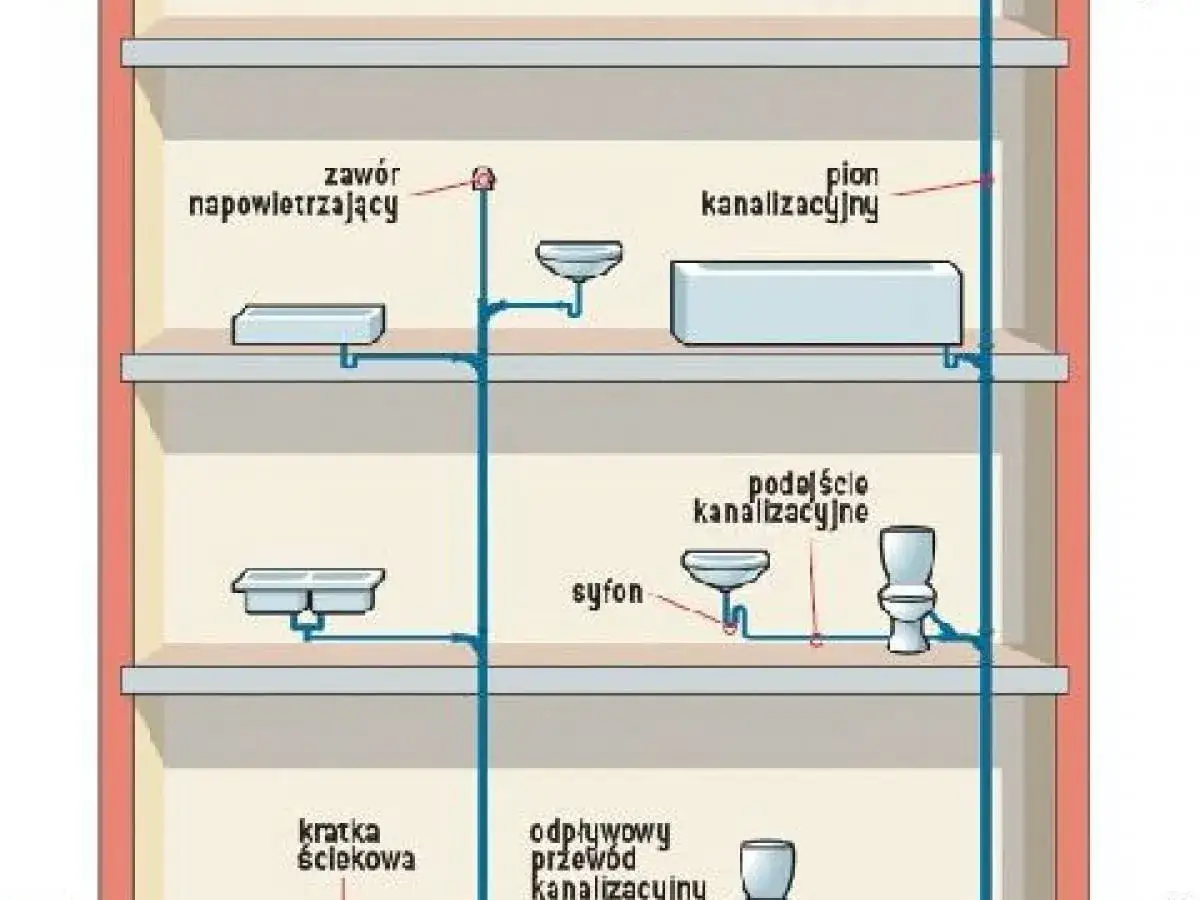

Najprościej mówiąc, wywiewka kanalizacyjna jest przedłużeniem pionu, które łączy instalację z atmosferą. Dzięki temu powietrze może swobodnie napływać do rur, ciśnienie się wyrównuje, a syfony nie są wysysane przy każdym większym spłukaniu. W dobrze zaprojektowanym układzie to nie jest element „na wszelki wypadek”, tylko część podstawowej logiki całej instalacji.
W polskich przepisach i praktyce projektowej piony kanalizacyjne w instalacji grawitacyjnej powinny być wyprowadzane jako przewody wentylujące ponad dach. Dodatkowo wylot musi znaleźć się powyżej górnej krawędzi okien i drzwi, jeśli znajdują się bliżej niż 4 m w poziomie. To ważne, bo źle wyprowadzony pion potrafi zaciągać zapach do wnętrz albo po prostu pracować mniej stabilnie przy wietrze i różnicach temperatur.
Nie każdy pion musi kończyć się nad połacią dachową, ale wtedy układ trzeba zaprojektować ostrożnie. Dopuszcza się stosowanie urządzeń napowietrzających na pionach niewyprowadzonych ponad dach, pod warunkiem że część pionów i tak pozostaje wentylowana klasycznie. W praktyce zwykle kończy się to rozwiązaniem mieszanym: główny pion idzie przez dach, a zawory napowietrzające wspierają odcinki, które trudno sensownie przewietrzyć inaczej.
Jest jeszcze jedna rzecz, której nie warto lekceważyć: przewodów wentylujących piony kanalizacyjne nie prowadzi się do kominów dymowych, spalinowych ani do wentylacji pomieszczeń. To częsty błąd przy remontach, zwłaszcza tam, gdzie ktoś próbuje „ukryć” instalację w istniejącym szachcie bez sprawdzenia, do czego ten szacht faktycznie służy. Dobrze rozumiejąc samą zasadę działania, łatwiej przejść do wykonania instalacji krok po kroku.
Jak wykonać wentylację kanalizacji krok po kroku
Jeśli miałbym wskazać jeden błąd, który psuje najwięcej instalacji, byłoby to projektowanie wentylacji „po fakcie”. Najpierw powstaje układ przyborów, potem zabudowa i dopiero na końcu okazuje się, że nie ma miejsca na sensownie poprowadzony pion. Dlatego pracę zaczynam od planu, a dopiero później przechodzę do montażu.
Zaplanuj pion i jego przebieg przed zamknięciem zabudowy
W typowym domu jednorodzinnym pion prowadzi się możliwie najbliżej głównych przyborów, najlepiej tak, żeby toaleta, umywalka i prysznic miały do niego krótkie, proste podejścia. W łazienkach pod skosem albo przy przebudowie parteru z nową kuchnią na wyspie często trzeba zrobić dodatkowy pion lub przynajmniej lokalne napowietrzenie odcinka. To moment, w którym warto myśleć nie o estetyce samej rury, ale o późniejszym dostępie serwisowym.
Prowadź przewód wentylujący możliwie najkrótszą i najprostszą drogą
Im mniej załamań, tym lepiej. Pion powinien iść w górę bez przypadkowych przewężeń, zbędnych kolanek i poziomych obejść, które wydłużają drogę powietrza. W praktyce oznacza to również sensowny dobór średnicy przewodu i elementów systemu - w domach jednorodzinnych najczęściej spotyka się piony o średnicy DN110 przy ściekach z toalety, a mniejsze średnice dotyczą zwykle podejść do umywalek, wanien czy zlewów.
Zadbaj o przejście przez dach i o szczelność
Przewód wentylujący nie może być przypadkowo dociśnięty wełną, zamurowany bez tulei ochronnej albo uszczelniony w sposób utrudniający pracę termiczną rury. Przejście przez dach powinno być wykonane tak, by nie powodować przecieków, a jednocześnie nie blokować pracy instalacji przy zmianach temperatury. To drobiazg, który później decyduje o tym, czy na poddaszu nie pojawią się zacieki, a w rurze nie będą powstawały naprężenia.
Sprawdź odprowadzenie na najniższych kondygnacjach przy wysokim pionie
Jeżeli pion przekracza 10 m wysokości, projekt nie kończy się na samym wyjściu ponad dach. Trzeba jeszcze dopilnować podłączeń na najniższej kondygnacji, bo tam rośnie ryzyko niekorzystnych zmian ciśnienia. W większych budynkach ten etap często wymaga już obliczeń, a nie tylko „zdrowego rozsądku”, więc przy większej przebudowie nie warto zgadywać.
Przeczytaj również: Jak podłączyć gniazdko - Kolory przewodów i schemat montażu
Nie zapomnij o rewizjach i dostępie serwisowym
W instalacji kanalizacyjnej sama wentylacja nie załatwia wszystkiego, jeśli później nie da się tej instalacji wyczyścić ani sprawdzić. Rewizja na pionie albo czyszczak w odpowiednim miejscu często ratują sytuację przy pierwszym zatorze. Z punktu widzenia użytkownika to mało widowiskowy detal, ale z punktu widzenia eksploatacji jeden z najważniejszych.
Tak zrobiony układ ma szansę działać stabilnie przez lata. Gdy jednak na etapie projektu nie ma miejsca na pełny pion, trzeba rozważyć rozwiązanie mieszane, o którym piszę niżej.
Wywiewka, zawór napowietrzający i wentylacja obejściowa nie znaczą tego samego
To jeden z częstszych skrótów myślowych: skoro pojawia się problem z ciśnieniem w rurach, to wystarczy „jakiś zaworek”. W praktyce nie działa to tak prosto. Zawór napowietrzający dopuszcza powietrze do instalacji przy podciśnieniu, ale nie zastępuje w pełni klasycznej drogi wentylacji pionu. Dlatego warto rozróżnić te rozwiązania, zanim kupi się elementy do montażu.
| Rozwiązanie | Gdzie ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Wywiewka ponad dach | Jako podstawowe rozwiązanie w pionie grawitacyjnym | Najpewniejsze wyrównanie ciśnienia, brak zależności od mechanizmu zaworu | Wymaga przejścia przez dach i dobrego zaprojektowania detali |
| Zawór napowietrzający | Przy długim podejściu lub tam, gdzie nie da się sensownie wyprowadzić wszystkich pionów ponad dach | Łatwiejszy montaż, pomocny przy lokalnych problemach z zasysaniem syfonów | Wymaga dostępu, nie pracuje w nieskończoność jako jedyne zabezpieczenie dla całego układu |
| Wentylacja obejściowa | W większych układach z kilkoma pionami i większym obciążeniem hydraulicznym | Poprawia stabilność ciśnienia na dłuższych odcinkach | Jest bardziej złożona i wymaga dokładniejszego projektu |
Najzdrowsze podejście jest więc proste: jeśli można zrobić klasyczny pion wentylowany przez dach, zazwyczaj warto to zrobić. Zawór napowietrzający traktuję jako uzupełnienie albo ratunek dla konkretnego odcinka, a nie jako uniwersalny zamiennik całej koncepcji. Taki sposób myślenia od razu zmniejsza ryzyko późniejszych poprawek.
Najczęstsze błędy, które psują działanie instalacji
Wiele problemów z kanalizacją nie bierze się z „wadliwych rur”, tylko z nieprzemyślanego montażu. To dobre wiadomości, bo oznacza, że większości usterek można po prostu uniknąć. Z drugiej strony wymaga to dyscypliny na etapie wykonawczym, a nie tylko ładnej wizualizacji łazienki.
- Zbyt długie podejścia bez napowietrzenia - przy większym zrzucie ścieków łatwo o podciśnienie i bulgotanie.
- Ukrycie zaworu bez dostępu serwisowego - napowietrzacz musi być dostępny do kontroli i wymiany.
- Wyprowadzenie pionu zbyt blisko okien lub drzwi - zapach może wracać do budynku, szczególnie przy wietrze.
- Wpięcie wentylacji do komina lub kanału wentylacyjnego - to rozwiązanie błędne i potencjalnie niebezpieczne.
- Za dużo ostrych załamań - każdy dodatkowy łuk pogarsza pracę przepływu powietrza i ścieków.
- Zamknięcie pionu w zabudowie bez kontroli szczelności - drobny wyciek albo nieszczelność wychodzą dopiero po zakończeniu remontu.
- Pominięcie syfonów lub ich wysychanie - nawet najlepsza wentylacja nie zadziała, jeśli zamknięcie wodne jest niepełne albo zaniedbane.
W projektach remontowych najczęściej nie przegrywa technologia, tylko pośpiech i chęć „schowania wszystkiego za płytą”. Właśnie dlatego następna sekcja dotyczy sytuacji, w których kanalizacja musi współpracować z aranżacją wnętrza, a nie odwrotnie.
Na co zwrócić uwagę przy remoncie łazienki i kuchni
Przy remoncie wnętrz wentylacja kanalizacji często przegrywa z estetyką zabudowy, a to błąd. Dobrze zaprojektowany szacht, rewizja ukryta w praktycznym miejscu czy dostęp do pionu w szafce gospodarczej są zwykle lepsze niż idealnie gładka ściana bez możliwości serwisowania. Z mojego doświadczenia wynika, że właśnie tutaj zapadają decyzje, których później nie da się już łatwo odkręcić.
Jeśli planujesz przeniesienie umywalki, dodanie drugiej łazienki na poddaszu albo montaż kuchni z dala od istniejącego pionu, trzeba od razu sprawdzić, czy nowy układ nie wydłuży podejść ponad rozsądny poziom. W takich miejscach czasem wystarczy lokalny zawór napowietrzający, ale czasem potrzebny jest dodatkowy pion wentylacyjny. Różnica wychodzi dopiero po analizie konkretnego układu, nie po samej nazwie przyboru.
Warto też pamiętać o akustyce. Źle poprowadzony pion w lekkiej zabudowie potrafi być słyszalny bardziej niż sam odpływ, zwłaszcza w sypialni obok łazienki albo przy otwartej strefie dziennej. Dla wnętrz ma to znaczenie praktyczne: dobrze zaprojektowana kanalizacja nie tylko nie śmierdzi, ale też nie przypomina o sobie hałasem za każdym spłukaniem.
Jeśli więc remont dotyczy łazienki, kuchni albo pralni, najpierw ustalam przebieg pionów i dostęp do elementów serwisowych, a dopiero później dobieram płytki, zabudowę i oświetlenie. To prosty porządek pracy, który oszczędza nerwy na końcu inwestycji.
Co sprawdzić przed zamknięciem szachtu i zabudowy
Przed zabudową instalacji robię krótką, ale bardzo konkretną kontrolę. Sprawdzam, czy pion ma zaplanowaną drogę do dachu albo czy lokalne napowietrzenie rzeczywiście ma sens, czy zawór będzie dostępny po montażu mebli lub płyt g-k i czy odległości od otworów okiennych oraz drzwiowych są zachowane. To moment, w którym najłatwiej poprawić coś małym kosztem.
- czy pion wentylujący prowadzi do właściwego miejsca i nie koliduje z innymi przewodami,
- czy zawór napowietrzający ma dostęp do powietrza i pozostanie dostępny po zabudowie,
- czy przyłącza do umywalki, wanny, zlewu i WC nie są zbyt długie albo zbyt połamane,
- czy jest przewidziana rewizja lub czyszczak w miejscu, do którego naprawdę da się podejść,
- czy detal przejścia przez dach lub strop został uszczelniony i odizolowany zgodnie z systemem.
Jeżeli po tej kontroli nadal mam wątpliwości, wolę poprawić projekt niż liczyć na to, że „jakoś się ułoży”. W kanalizacji najdroższa naprawa to zwykle ta, którą trzeba robić po zamknięciu łazienki, dlatego dobrze wykonana wentylacja jest po prostu inwestycją w spokój na lata.
W praktyce najważniejsza zasada jest prosta: instalacja kanalizacyjna ma mieć nie tylko drogę dla ścieków, ale też kontrolowaną drogę dla powietrza. Jeśli ten układ jest przemyślany od początku, łazienka pozostaje cicha, szczelna i bez zapachów, a dom nie wymaga później nerwowych przeróbek.
