Impedancja pętli zwarcia - Czy Twoja instalacja jest bezpieczna?

Radosław Pawłowski 19 lipca 2026
Elektryk mierzy impedancję pętli zwarcia za pomocą żółtego miernika.

Spis treści

W instalacji elektrycznej nie chodzi o samą liczbę w omach, tylko o to, czy zabezpieczenie zdąży odciąć zasilanie, zanim pojawi się zagrożenie. W praktyce impedancja pętli zwarcia decyduje o bezpieczeństwie nie tylko przy gniazdkach, lecz także przy obwodach zasilających pompę ciepła, kocioł elektryczny, maty grzewcze czy automatykę ogrzewania. Poniżej pokazuję, jak czytać wynik, jak go mierzyć i na jakie błędy uważać w domu oraz podczas modernizacji instalacji.

Najważniejsze liczby, które decydują o bezpieczeństwie obwodu

  • Wynik IPZ mówi przede wszystkim o tym, czy zabezpieczenie wyłączy obwód w wymaganym czasie.
  • W typowej instalacji 230 V dla obwodów odbiorczych do 32 A norma dopuszcza zwykle 0,4 s w układzie TN i 0,2 s w TT.
  • W obwodach rozdzielczych czas wyłączenia wynosi najczęściej 5 s w TN i 1 s w TT.
  • Do oceny warunku ochrony używa się zależności Zs ≤ U0 / Ia, a nie samego „wrażenia”, że wynik wygląda dobrze.
  • W instalacjach z RCD pomiar robi się specjalnym trybem, aby nie wyzwolić wyłącznika i nie zafałszować odbioru.
  • W obwodach ogrzewania elektrycznego szczególnie ważne są długie trasy kablowe, dodatkowe połączenia i modernizacje wykonane po latach.

Co naprawdę pokazuje impedancja pętli zwarcia

Najprościej mówiąc, to suma wszystkich „przeszkód”, jakie napotka prąd zwarciowy, gdy w obwodzie dojdzie do uszkodzenia między przewodem fazowym a częścią przewodzącą dostępną albo przewodem ochronnym. W tę drogę wchodzi źródło zasilania, przewód fazowy, przewód ochronny, połączenia, uziemienie i elementy, które realnie wpływają na to, czy prąd wzrośnie na tyle mocno, by zadziałało zabezpieczenie.

Ja patrzę na ten parametr jak na test „czy obwód ma siłę sam się obronić”. Jeśli pętla jest zbyt „ciężka” elektrycznie, prąd zwarciowy będzie za mały, a wyłącznik nadprądowy lub inne zabezpieczenie może zareagować zbyt wolno. To właśnie dlatego sam odczyt w omach nie wystarcza, trzeba go odnieść do konkretnego aparatu i warunków pracy.

Pojęcie Co opisuje Po co jest potrzebne
IPZ Całą drogę prądu zwarciowego w obwodzie Ocena, czy zabezpieczenie wyłączy zasilanie na czas
Rezystancja uziemienia Jakość połączenia z gruntem Ważna w TT, ochronie odgromowej i ocenie uziomu
Rezystancja izolacji Stan izolacji przewodów i urządzeń Wykrywanie uszkodzeń izolacji, zawilgoceń i degradacji

W praktyce to rozróżnienie oszczędza sporo błędów. Kto myli te pojęcia, ten często wyciąga z pomiaru zły wniosek, choć liczba na mierniku wygląda „poważnie”. Z tego miejsca najłatwiej przejść do pytania, kiedy taki wynik jest po prostu dobry, a kiedy już nie spełnia wymagań ochrony.

Dlaczego wynik trzeba odnieść do czasu wyłączenia

Sama wartość impedancji nie mówi jeszcze, czy instalacja jest bezpieczna. O tym decyduje zestaw: napięcie względem ziemi, prąd wyłączający oraz czas, w jakim zabezpieczenie musi odłączyć zasilanie. W uproszczeniu stosuje się zależność Zs ≤ U0 / Ia, czyli im większy prąd potrzebny do zadziałania aparatu, tym niższa musi być impedancja pętli.

W praktyce domowej najczęściej spotykasz instalacje 230 V. Dla obwodów końcowych do 32 A norma podaje zwykle 0,4 s w układzie TN i 0,2 s w TT. Dla obwodów rozdzielczych czasy są dłuższe: 5 s w TN i 1 s w TT. To nie jest detal z normy dla papierologii, tylko granica, po której człowiek i sprzęt zaczynają być realnie narażeni.

Układ sieci Obwody odbiorcze do 32 A Obwody rozdzielcze Co to oznacza w domu
TN 0,4 s 5 s Częsty układ w mieszkaniach i domach jednorodzinnych
TT 0,2 s 1 s W praktyce często wymaga wsparcia RCD, bo sam nadprąd nie zawsze wystarcza
IT 0,4 s lub 0,2 s 5 s lub 1 s Rzadziej spotykany w domach, częściej w obiektach specjalnych

Dobry przykład daje prosty rachunek. Jeżeli dla danego obwodu prąd wyłączający wynosi 160 A, to przy 230 V maksymalna dopuszczalna impedancja wyniesie około 1,44 Ω. Jeśli wynik jest wyższy, obwód może nie spełnić warunku samoczynnego wyłączenia zasilania. Po tej ocenie naturalnie pojawia się kolejne pytanie: jak taki wynik uzyskać bez ryzyka i bez wyzwalania zabezpieczeń.

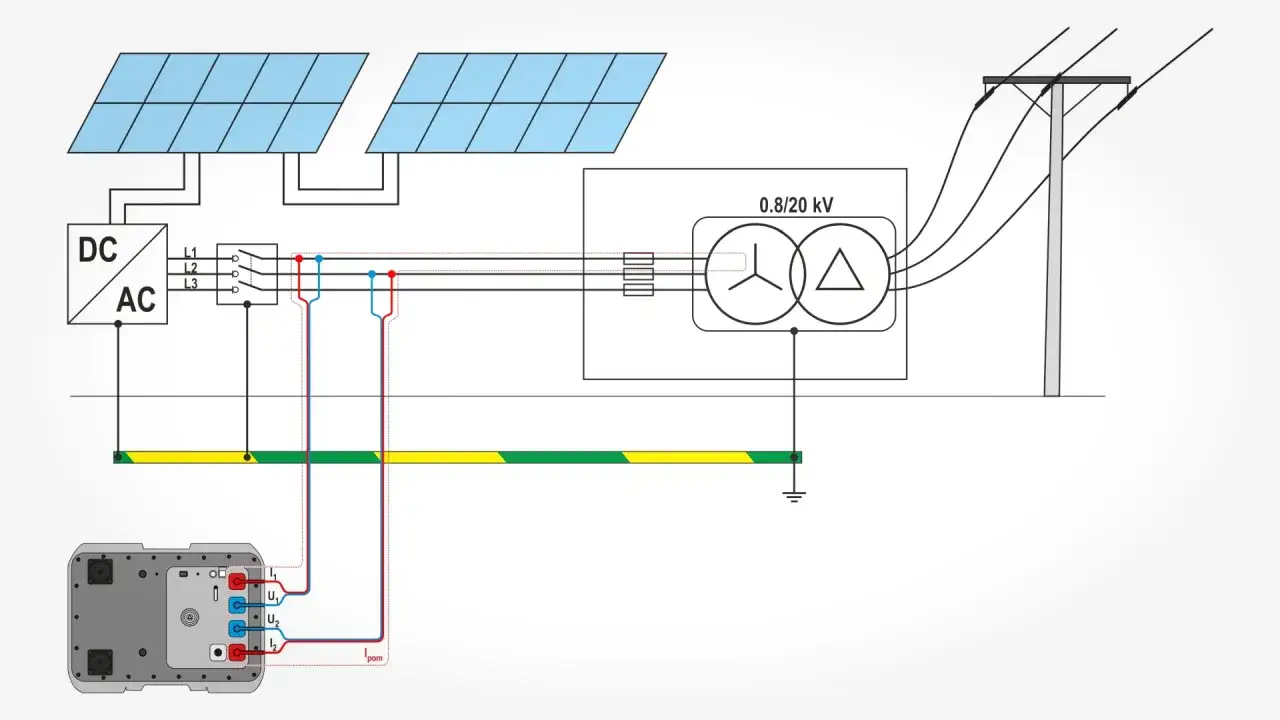

Schemat instalacji fotowoltaicznej z pomiarem prądu zwarciowego. Pokazuje transformator, panele słoneczne i urządzenie pomiarowe.

Jak mierzy się IPZ w praktyce

W pomiarze nie chodzi o „mierzenie na oko”, tylko o krótkie, kontrolowane obciążenie obwodu. Miernik wykonuje tzw. sztuczne zwarcie, sprawdza napięcie bez obciążenia i pod obciążeniem, a potem wylicza wynik na podstawie spadku napięcia. Dzięki temu można ocenić, czy obwód ma odpowiednią zdolność do szybkiego odłączenia zasilania.

  1. Sprawdzam układ sieci i rodzaj zabezpieczenia, bo od tego zależy sposób oceny wyniku.
  2. Wybieram najdalszy punkt obwodu, bo tam IPZ zwykle jest najwyższa i tam najłatwiej ujawnić słabe miejsce instalacji.
  3. Przed pomiarem potwierdzam napięcie i warunki pracy obwodu, zwłaszcza jeśli instalacja jest obciążona lub zasilana przez urządzenia pośrednie.
  4. Jeśli obwód ma RCD, używam trybu pomiaru bez wyzwalania wyłącznika.
  5. Porównuję wynik z charakterystyką zabezpieczenia, a nie tylko z poprzednim odczytem.

W nowoczesnych miernikach wynik jest zwykle podawany z rozdzielczością 0,01 Ω, a urządzenie potrafi też pokazać spodziewany prąd zwarciowy oraz składowe rezystancyjną i reaktancyjną. To ważne, bo czasem sam wynik końcowy nie mówi wszystkiego: przy długich trasach kablowych problemem bywa po prostu długość przewodu, a przy starszych instalacjach słabe połączenia lub utlenione zaciski. Dopiero taki odczyt pozwala sensownie przejść do interpretacji w konkretnym mieszkaniu albo kotłowni.

Jak czytać wynik w domu i przy ogrzewaniu elektrycznym

W instalacjach mieszkaniowych IPZ najczęściej analizuję w trzech miejscach: przy gniazdach końcowych, przy rozdzielnicy i na obwodach zasilających urządzenia grzewcze. Właśnie tam wychodzą na jaw długie przewody, dodatkowe połączenia, rozbudowa instalacji po remoncie oraz błędnie dobrane zabezpieczenia. Gdy w grę wchodzi ogrzewanie, stawka jest większa, bo obwód nie zasila już tylko lampki czy czajnika, ale także urządzenia, które odpowiada za komfort i bezpieczeństwo całego domu.

Przykład obwodu Na co patrzę Najczęstszy problem Co oznacza zbyt wysoki wynik
Gniazda w salonie lub sypialni Najdalszy punkt obwodu i typ zabezpieczenia Długa trasa przewodów po remoncie Zabezpieczenie może zadziałać za wolno
Pompa ciepła lub jednostka zewnętrzna Długość linii zasilającej i warunki pracy na zewnątrz Spadki napięcia i dodatkowe złącza Obwód może nie spełnić wymagań przy zwarciu
Kocioł elektryczny Dobór zabezpieczenia do prądu znamionowego „Dopasowanie” starego zabezpieczenia do nowego odbiornika Za mały prąd zwarciowy w stosunku do wymaganego zadziałania
Maty grzewcze i ogrzewanie podłogowe Obwód zasilający, nie sama mata Skupienie się tylko na grzałce, bez kontroli toru zasilania Problem z odłączeniem przy uszkodzeniu przewodu
Automatyka ogrzewania, siłowniki, sterowniki Obecność RCD i rzeczywisty punkt końcowy Pomiary „na szybko” w rozdzielnicy zamiast w miejscu pracy obwodu Wynik nie pokazuje stanu najbardziej obciążonego odcinka

Warto też pamiętać o jednym praktycznym niuansie: w TT bardzo często nie chodzi wyłącznie o nadprądowe odłączenie, ale o całą logikę ochrony z RCD. Dlatego w obwodach ogrzewania zasilających urządzenia na zewnątrz, w kotłowni albo w garażu nie wystarczy stwierdzić „wynik jest, więc jest dobrze”. Trzeba jeszcze sprawdzić, czy wynik pasuje do konkretnego aparatu i sposobu ochrony. Następny krok to już błędy, które najczęściej psują interpretację.

Najczęstsze błędy, które fałszują odczyt

Najwięcej problemów widzę wtedy, gdy ktoś robi pomiar poprawnym miernikiem, ale w złym punkcie albo w złym trybie. Sama technika jest jedna, natomiast interpretacja już nie. Tu naprawdę łatwo pomylić wynik „prawidłowy technicznie” z wynikiem „przydatnym do oceny ochrony”.

Co się dzieje Najbardziej prawdopodobna przyczyna Co zrobić
RCD wyzwala podczas pomiaru Użyto zwykłego trybu zamiast trybu bez wyzwalania Powtórzyć badanie właściwą metodą i sprawdzić, czy miernik obsługuje taki tryb
Wynik jest wyraźnie wyższy na końcu obwodu Długa trasa przewodu lub słabe połączenie pośrednie Sprawdzić połączenia, zaciski i realną długość trasy
Odczyt mocno skacze między pomiarami Niestabilne napięcie sieci lub słaby kontakt sond Powtórzyć pomiar po ustabilizowaniu warunków i lepiej podłączyć przyrząd
Wynik wygląda dobrze, ale zabezpieczenie nadal nie spełnia wymagań Oceniono zły aparat albo zły czas wyłączenia Porównać wynik z charakterystyką konkretnego zabezpieczenia
Porównuje się IPZ z rezystancją uziemienia Pomylenie parametrów Rozdzielić ocenę pętli zwarciowej, uziemienia i izolacji

Jest jeszcze jedna pułapka: wynik poza zakresem miernika albo poza zakresem jego dokładności nie nadaje się do rzetelnej oceny. Norma dla pomiaru dopuszcza maksymalny błąd 30%, więc długość przewodów pomiarowych, tryb pracy i zakres urządzenia mają realne znaczenie. Jeśli pomiar ma być częścią odbioru instalacji, nie warto udawać, że jeden odczyt w losowym punkcie wystarczy. To prowadzi już prosto do pytania, co sprawdzić przed odbiorem lub modernizacją.

Co sprawdzić przed odbiorem instalacji i modernizacją ogrzewania

Gdy odbieram instalację albo analizuję modernizację ogrzewania, patrzę szerzej niż tylko na sam odczyt. Liczy się cały pakiet: dobór zabezpieczenia, najdalszy punkt obwodu, tryb pomiaru, zapis w protokole i to, czy po zmianach instalacja nadal pracuje w tych samych warunkach, dla których była projektowana. Jeśli do domu dochodzi pompa ciepła, elektryczne ogrzewanie podłogowe albo nowy kocioł, stary wynik z poprzedniego układu nie jest już wiążący.

  • Sprawdź wynik w najdalszym punkcie każdego obwodu końcowego, nie tylko przy rozdzielnicy.
  • Porównaj wynik z dokładnym typem zabezpieczenia, a nie z ogólną opinią, że „powinno być dobrze”.
  • Po dołożeniu urządzeń grzewczych, zmiany przewodów lub rozbudowie rozdzielnicy wykonaj pomiar ponownie.
  • Zwróć uwagę na obwody zewnętrzne, bo tam długość przewodu i warunki pracy najszybciej podnoszą IPZ.
  • W protokole zapisz nie tylko sam wynik, ale też miejsce pomiaru, typ zabezpieczenia i tryb badania.

W praktyce taki zestaw informacji jest ważniejszy niż pojedyncza liczba. Dobrze wykonany odbiór pokazuje, że instalacja ma realny zapas bezpieczeństwa, a nie tylko „ładny” wynik z jednego punktu. Przy ogrzewaniu elektrycznym to szczególnie istotne, bo komfort użytkowania zaczyna się od sprawnego zasilania, a kończy na tym, czy obwód odłączy się wtedy, kiedy powinien.

Jedna liczba, która mówi więcej niż cały protokół, jeśli umiesz ją dobrze odczytać

Najuczciwiej można powiedzieć tak: IPZ nie jest liczbą „do kolekcji”, tylko testem skuteczności ochrony. Jeśli wynik mieści się w granicach wyznaczonych przez układ sieci, zabezpieczenie i wymagany czas odłączenia, instalacja przechodzi próbę. Jeśli nie, trzeba szukać przyczyny, a nie uspokajać się samym faktem, że obwód jeszcze działa.

W domu i przy ogrzewaniu elektrycznym najbardziej liczy się praktyka: najdalszy punkt obwodu, właściwy tryb pomiaru, poprawna interpretacja RCD i rzetelny protokół. To właśnie te elementy odróżniają pomiar, który naprawdę coś wnosi, od odczytu, który tylko dobrze wygląda na ekranie.

FAQ - Najczęstsze pytania

IPZ to suma wszystkich "przeszkód" w obwodzie, które napotka prąd zwarciowy. Określa, czy zabezpieczenie (np. wyłącznik nadprądowy) zadziała wystarczająco szybko, aby odłączyć zasilanie w razie uszkodzenia, chroniąc przed porażeniem i pożarem.

Sama wartość IPZ nie mówi o bezpieczeństwie. Trzeba ją odnieść do napięcia, prądu wyłączającego zabezpieczenia i wymaganego czasu wyłączenia. Zbyt wysoka IPZ oznacza, że prąd zwarciowy może być za mały, a zabezpieczenie zadziała za wolno, stwarzając zagrożenie.

Jeśli obwód jest chroniony przez RCD (wyłącznik różnicowoprądowy), należy użyć specjalnego trybu pomiarowego w mierniku. Tryb ten wykonuje pomiar bez wyzwalania RCD, co zapobiega fałszywym odczytom i niepotrzebnym przerwom w zasilaniu.

Problemy z IPZ najczęściej pojawiają się w najdalszych punktach obwodów, przy długich trasach kablowych, w obwodach zasilających urządzenia grzewcze (pompy ciepła, kotły elektryczne) oraz po modernizacjach instalacji, gdy dodano nowe odbiorniki lub zmieniono przewody.

Zawsze należy sprawdzić IPZ w najdalszym punkcie każdego obwodu, porównać wynik z charakterystyką zabezpieczenia i powtórzyć pomiary po wszelkich zmianach w instalacji, szczególnie przy dodawaniu urządzeń grzewczych. Ważny jest też rzetelny protokół pomiarowy.
