Pionowy uziom szpilkowy bywa najprostszym sposobem na poprawę bezpieczeństwa instalacji w domu, zwłaszcza tam, gdzie nie ma miejsca na otok albo fundament nie został przygotowany pod uziemienie. W praktyce taki element pomaga odprowadzić do gruntu prąd zwarciowy i przepięcia, a przy okazji wspiera ochronę elektroniki w rozdzielnicy, pompach ciepła i automatyce domowej. Poniżej rozpisuję, kiedy to rozwiązanie ma sens, jak je dobrać, ile kosztuje i kiedy lepiej wybrać inny typ uziomu.
Najważniejsze rzeczy o uziemieniu pionowym w domu
- To metalowy pręt lub zestaw prętów wbijanych w grunt, który ma zapewnić bezpieczną drogę dla prądu do ziemi.
- Najlepiej sprawdza się przy modernizacji istniejących budynków i tam, gdzie brakuje miejsca na uziom otokowy.
- W domach jednorodzinnych ważne są nie tylko materiał i długość, ale też wilgotność gruntu oraz rozstaw kolejnych prętów.
- Sam montaż nie wystarcza - decydujący jest pomiar rezystancji i poprawne połączenie z instalacją budynku.
- W praktyce często dąży się do jak najniższej rezystancji, a przy ochronie odgromowej popularnym celem jest wartość nie większa niż 10 Ω, ale ostateczny wynik zależy od projektu i gruntu.
- Jeśli dom ma pompę ciepła, falownik, rozbudowaną automatykę lub dużo elektroniki, dobre uziemienie ma znaczenie większe, niż zwykle się zakłada.
Jak działa pionowy uziom i co realnie daje w domu

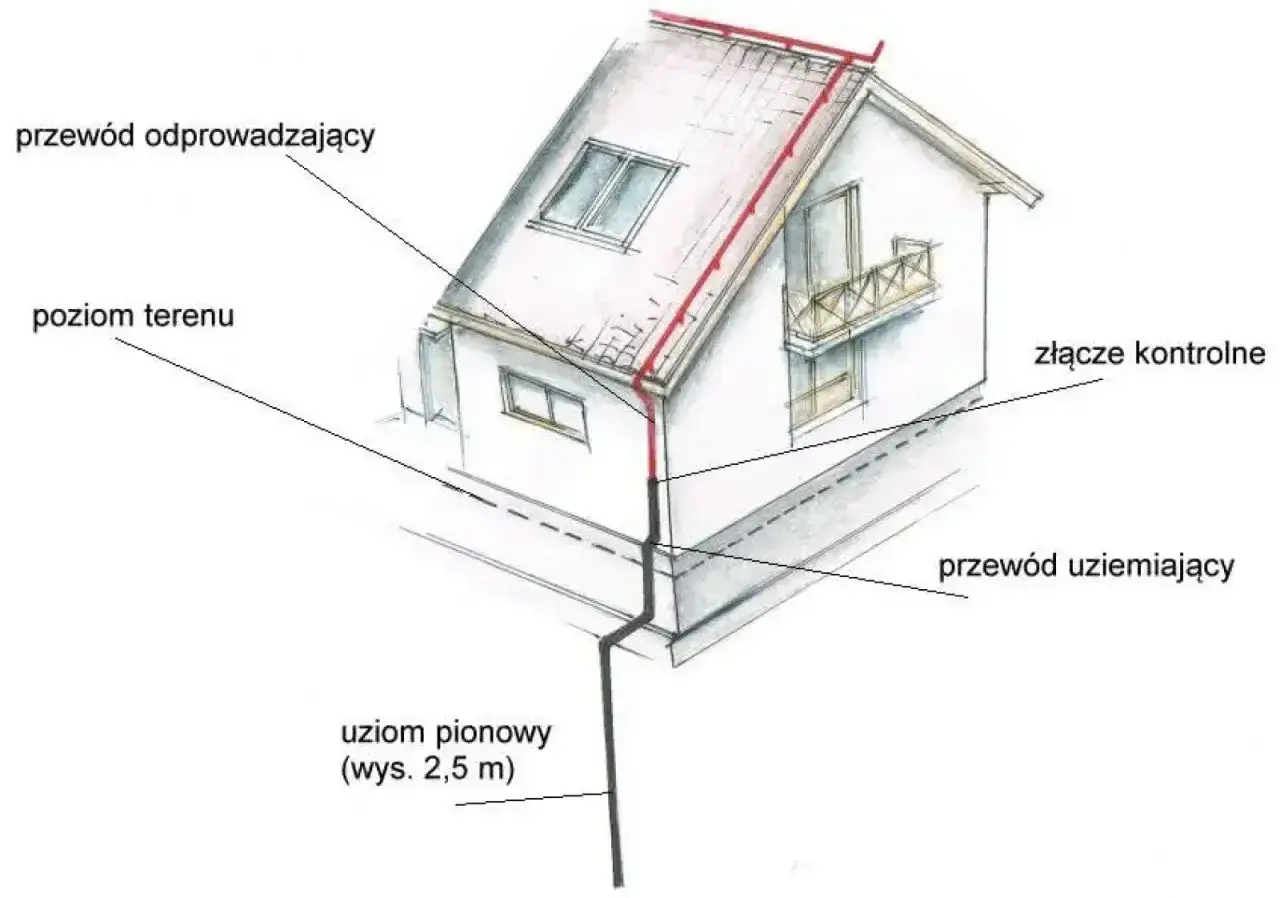

To rozwiązanie jest proste w założeniu: metalowy pręt trafia w grunt i staje się punktem, przez który nadmiar energii może bezpiecznie rozproszyć się w ziemi. Taki element łączy się z główną szyną uziemiającą, czyli centralnym miejscem, do którego dochodzą przewody ochronne i połączenia wyrównawcze w budynku. Dla użytkownika końcowego oznacza to mniej spektakularne, ale bardzo praktyczne korzyści: lepszą drogę dla prądu zwarciowego, mniejsze ryzyko uszkodzeń urządzeń i stabilniejsze warunki pracy instalacji.
W domu jednorodzinnym ten układ ma sens nie tylko przy ochronie odgromowej. Ja patrzę na niego także przez pryzmat ogrzewania i automatyki: pompa ciepła, sterownik kotła, zasilacze, moduły sterujące roletami czy systemy smart home są wrażliwe na przepięcia. Jeśli energia nie ma gdzie się rozładować, trafia w elektronikę. Dobrze zrobione uziemienie nie poprawia komfortu „na oko”, ale chroni elementy, które najłatwiej psują się po burzy lub awarii sieci.
W praktyce branżowej często przyjmuje się, że im niższa rezystancja uziemienia, tym lepiej, a przy ochronie odgromowej popularnym punktem odniesienia jest 10 Ω. To nie jest jednak sztywna reguła dla każdego obiektu. O wyniku decydują przede wszystkim: rodzaj gruntu, wilgotność, długość prętów i sposób ich połączenia. Następny krok to ocena, kiedy takie rozwiązanie rzeczywiście warto zastosować.
Kiedy uziom szpilkowy ma sens
Najczęściej sięga się po niego wtedy, gdy trzeba poprawić uziemienie w już istniejącym budynku. Wtedy otok wokół domu oznaczałby kopanie, rozbieranie opasek, kostki albo fragmentów tarasu, a fundamentowy po prostu nie wchodzi w grę, bo etap budowy dawno się skończył. W takim scenariuszu pionowy pręt jest rozwiązaniem rozsądnym: ogranicza zakres prac i pozwala szybko sprawdzić efekt pomiarem.
- gdy dom stoi już kilka lat i chcesz dołożyć lub poprawić uziemienie,
- gdy działka jest mała, a wokół budynku nie ma miejsca na wykop pod uziom otokowy,
- gdy instalacja ma obsłużyć dodatkowe obciążenia, na przykład pompę ciepła, automatykę bramy albo rozbudowaną rozdzielnicę,
- gdy potrzebujesz rozwiązania, które da się później rozbudować o kolejne szpilki, jeśli pierwszy pomiar okaże się zbyt słaby.
Jest też druga strona medalu. W suchym, piaszczystym albo kamienistym gruncie jedna szpilka często nie wystarcza, bo rezystywność gruntu jest zbyt wysoka. Wtedy zaczyna się rozbudowę układu o kolejne pręty albo szuka innego typu uziemienia. To ważna różnica: nie każdy grunt da się „przekonać” samą głębokością jednego elementu. Dlatego wybór materiału i długości ma znaczenie większe, niż wygląda to na etapie zakupu.
Skoro wiadomo już, kiedy to rozwiązanie ma sens, warto przejść do tego, z czego je zrobić i jak dobrać długość do warunków na działce.
Z czego go wykonać i jak dobrać długość do gruntu
Najczęściej spotkasz dwa warianty materiałowe: stal ocynkowaną ogniowo oraz stal miedziowaną. Różnią się głównie odpornością na korozję i ceną. W domowych zastosowaniach zwykle nie patrzę wyłącznie na najniższy koszt zakupu, bo uziom ma pracować latami, a nie do pierwszej wilgotnej jesieni.
| Wariant | Kiedy wybrać | Zalety | Ograniczenia |
|---|---|---|---|
| Stal ocynkowana ogniowo | Gdy liczy się budżet i warunki gruntowe nie są skrajnie trudne | Niższa cena, łatwa dostępność, prosty montaż | Słabsza odporność korozyjna niż w wariancie miedziowanym |
| Stal miedziowana | Gdy zależy Ci na większej trwałości i stabilniejszych parametrach | Lepsza odporność na korozję, dobry wybór do dłuższej eksploatacji | Wyższy koszt materiału |
| Zestaw segmentowy 3-6 m | Gdy grunt jest suchy, a pojedynczy odcinek nie daje wymaganych wyników | Można go rozbudowywać, łatwiej zejść do wilgotniejszych warstw | Wymaga pomiarów po kolejnych odcinkach i odpowiedniego rozstawu |
W praktyce najczęściej pracuje się na segmentach po 1,5 m, łączonych do uzyskania większej długości. Popularne średnice mieszczą się zwykle w okolicach 14-16 mm. Jeśli grunt jest przeciętny, jeden dłuższy zestaw może wystarczyć. Jeśli jest trudny, dokładanie kolejnych segmentów ma sens tylko wtedy, gdy faktycznie poprawia wynik pomiaru. Z mojego doświadczenia właśnie tu wielu inwestorów myli szybkość montażu z jakością efektu.
Ważny detal: górna część uziomu powinna być schowana poniżej powierzchni gruntu, zwykle na głębokości około 0,5 m, żeby była lepiej chroniona przed uszkodzeniami mechanicznymi i sezonowymi zmianami wilgotności. To prowadzi do samego montażu, czyli do momentu, w którym teoria zamienia się w pomiar.
Jak wygląda montaż krok po kroku i kiedy trzeba zrobić pomiar
Sam montaż jest prosty tylko z boku. W praktyce trzeba myśleć o miejscu, gruncie, połączeniu i pomiarze końcowym. Poniżej rozpisuję to tak, jak robiłbym to przy zwykłym domu jednorodzinnym, bez udawania, że każda działka zachowuje się identycznie.
- Wybieram miejsce, które nie koliduje z instalacjami podziemnymi i daje dostęp do późniejszego połączenia z bednarką lub przewodem uziemiającym.

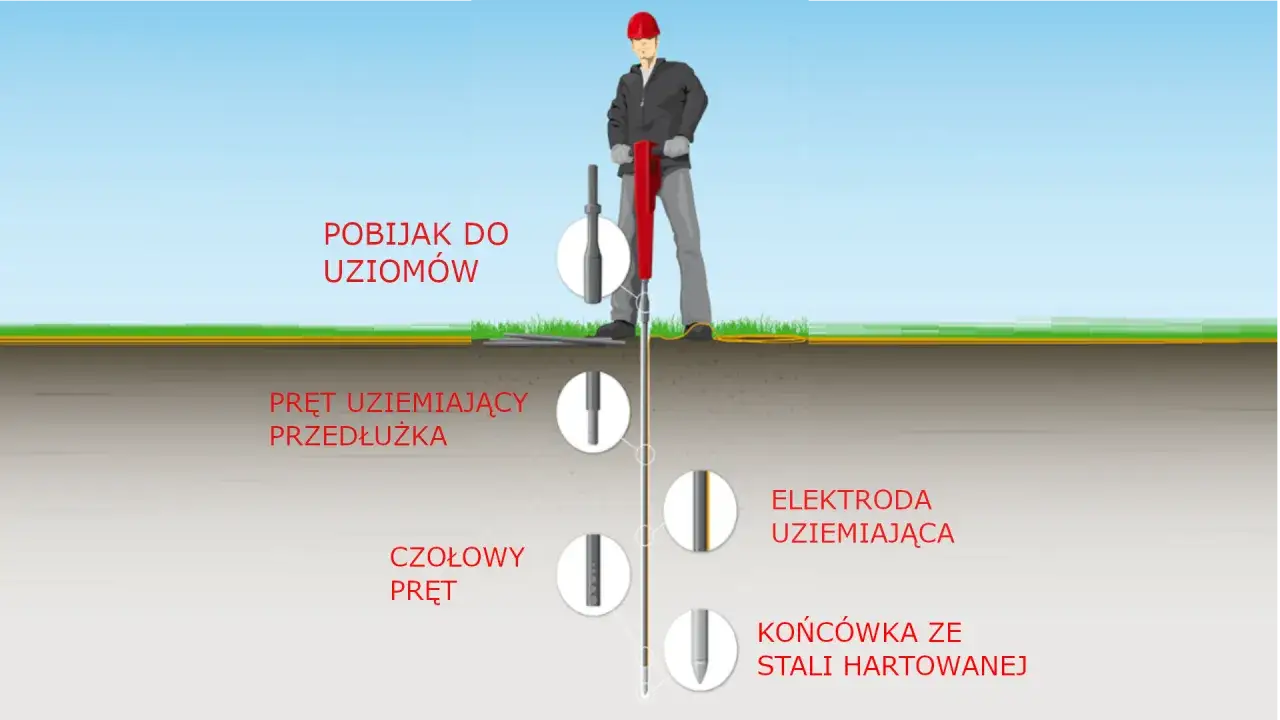

- Wbijam pierwszy segment udarem albo wbijakiem, a gdy potrzeba, dokładam kolejne odcinki przez złączki.
- Jeśli po kolejnych metrach opór gruntu wyraźnie rośnie, nie forsuję pręta na siłę, tylko rozważam drugie miejsce lub dodatkowy uziom.
- Przy kilku szpilkach zachowuję odstęp co najmniej 4 m, a najlepiej taki, który ogranicza wzajemne „nakładanie się” stref oddziaływania.
- Łączę uziom z instalacją budynku odpowiednim zaciskiem i sprawdzam ciągłość połączeń.
- Na końcu wykonuję pomiar rezystancji uziemienia, bo bez niego nie ma pewności, że układ faktycznie działa tak, jak powinien.
Tu szczególnie ważna jest jedna rzecz: pomiar nie jest formalnością dla papieru. To jedyny sposób, żeby sprawdzić, czy grunt, długość prętów i sposób ich połączenia dały oczekiwany efekt. Jeżeli instalacja ma chronić nie tylko budynek, ale też pompę ciepła, falownik czy sterownik kotła, odczyt z miernika ma większe znaczenie niż sam fakt wbicia kolejnej szpilki. Liczba prętów ma sens tylko wtedy, gdy każdy z nich realnie poprawia wynik.
Jeśli trzeba, dobudowuje się kolejne odcinki i powtarza pomiar. W gruntach trudnych to normalna procedura, a nie błąd wykonawcy. Dopiero na tym etapie widać, ile naprawdę kosztuje cała inwestycja.
Ile kosztuje materiał i robocizna w 2026 roku
Ceny są mocno rozrzucone, bo zależą od materiału, długości, liczby segmentów, rodzaju złączek i stawki ekipy. Orientacyjnie pojedynczy pręt 1,5 m można dziś znaleźć za kilkadziesiąt do nieco ponad 100 zł, a komplet 3 m za około 80-95 zł w ofertach internetowych. Sama robocizna za jedną szpilkę często mieści się w widełkach 334-480 zł, a proste realizacje materiałowo-robocze zaczynają się mniej więcej od 350-800 zł.
| Pozycja | Orientacyjny koszt | Co najbardziej zmienia cenę |
|---|---|---|
| Pręt 1,5 m | około 35-110 zł | Materiał, powłoka, średnica |
| Komplet 3 m | około 80-95 zł | Rodzaj ocynku, miedziowanie, złączki |
| Robocizna za 1 sztukę | około 334-480 zł | Rodzaj gruntu, dojazd, sprzęt, pomiar |
| Prosta realizacja całości | około 350-800 zł | Liczba szpilek i zakres prac dodatkowych |
W trudnym gruncie koszt rośnie szybko, bo rośnie liczba elementów i czas pracy. Jeśli potrzeba kilku szpilek, sensownie jest liczyć nie tylko cenę za sztukę, ale też koszt pomiarów i ewentualnych dojazdów. Ja zawsze zwracam uwagę na to, czy wykonawca podaje koszt samego wbicia, czy od razu kompletny zakres z pomiarem i protokołem. To są dwie różne oferty, które później łatwo ze sobą pomylić.
Po cenach najczęściej pojawia się kolejne pytanie: czy w ogóle warto walczyć o taki układ, skoro istnieją inne rodzaje uziemienia. Odpowiedź zależy głównie od etapu budowy i miejsca na działce.
Kiedy lepiej wybrać uziom otokowy albo fundamentowy
Jeśli dom dopiero powstaje, pionowy pręt nie zawsze jest najrozsądniejszym pierwszym wyborem. Przy nowej budowie często lepiej zaplanować uziom fundamentowy, bo jest najwygodniejszy do wykonania na etapie prac ziemnych i dobrze współpracuje z całą instalacją budynku. Uziom otokowy z kolei sprawdza się tam, gdzie można wykonać wykop wokół obiektu i zależy Ci na równomiernym rozproszeniu energii w gruncie.
| Rodzaj uziomu | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Pionowy | Modernizacja istniejącego domu, mało miejsca, trudny dostęp do fundamentów | Szybki montaż, mało robót ziemnych, łatwa rozbudowa | Zależy mocno od gruntu i zwykle wymaga pomiarów oraz ewentualnych dodatkowych prętów |
| Otokowy | Gdy można wykonać wykop wokół budynku | Dobra współpraca z ochroną odgromową, równomierne rozproszenie prądu | Wymaga większej ingerencji w teren wokół domu |
| Fundamentowy | Etap budowy, zanim zamkniesz fundamenty i posadzki | Najwygodniejszy przy nowym domu, zwykle bardzo dobry punkt wyjścia dla całej instalacji | Praktycznie nie do zrobienia bez większych przeróbek w gotowym budynku |
Jeśli mam wskazać jedną praktyczną regułę, brzmi ona tak: w nowym domu planuj uziemienie od razu, a w gotowym budynku wybieraj rozwiązanie, które da się wykonać bez demolowania wykończonej przestrzeni. To właśnie dlatego pionowy pręt tak często wygrywa w modernizacjach. Nie jest „najlepszy” w teorii, ale bywa najlepszy w realnych warunkach.
W tej części tematu naturalnie pojawia się jeszcze jedno pytanie: co sprawdzić przed odbiorem, żeby nie wracać do tematu po pierwszej burzy albo po awarii urządzeń grzewczych.
Co sprawdzić przed odbiorem, żeby nie poprawiać wszystkiego po sezonie
Przy odbiorze patrzę zawsze na cztery rzeczy: wynik pomiaru, ciągłość połączeń, zabezpieczenie przed korozją i sensowne wpięcie w resztę instalacji. Bez tego nawet ładnie wbita szpilka nie daje pełnego bezpieczeństwa. Dla domu z pompą ciepła, rekuperacją czy rozbudowaną automatyką szczególnie ważne jest także połączenie z ochroną przeciwprzepięciową, czyli z ogranicznikami przepięć w rozdzielnicy.
- Sprawdzam protokół z pomiaru rezystancji uziemienia, nie tylko deklarację „jest dobrze”.
- Upewniam się, że połączenie z główną szyną uziemiającą jest trwałe i wykonane odpowiednim osprzętem.
- Kontroluję, czy zaciski i złącza są odporne na korozję oraz dobrze dociśnięte.
- Patrzę, czy uziemienie nie koliduje z instalacjami podziemnymi, zwłaszcza gazową, wodną i ciepłowniczą.
- Jeśli wynik jest na granicy, planuję od razu miejsce na kolejną szpilkę, zamiast liczyć na szczęście.
W praktyce to właśnie ten etap oddziela poprawnie wykonane uziemienie od instalacji, która tylko wygląda na gotową. Jeśli mam zostawić jedną myśl końcową, to taką: dobrze dobrany pręt, poprawny rozstaw, uczciwy pomiar i sensowne połączenie z resztą instalacji są ważniejsze niż samo „wbicie metalu w ziemię”. W domu liczy się nie efekt wizualny, ale to, czy prąd ma przewidywalną drogę do gruntu, a elektronika od ogrzewania, automatyki i zabezpieczeń dostaje realną ochronę.
