System rur osłonowych to jeden z tych elementów instalacji, których nie widać po remoncie, ale które potrafią oszczędzić sporo nerwów po latach. Potocznie wiele osób mówi na niego Arot, choć w praktyce chodzi o cały system prowadzenia i ochrony kabli, nie o samą nazwę handlową. W tym tekście wyjaśniam, do czego służy, jak dobrać odpowiedni wariant do instalacji elektrycznej, telekomunikacyjnej i domowej automatyki oraz na co uważać, żeby nie poprawiać trasy kablowej po zasypaniu albo zamurowaniu.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem i montażem
- Rura osłonowa chroni kabel przed naciskiem gruntu, uszkodzeniem mechanicznym i wilgocią, ale tylko wtedy, gdy jest dobrze dobrana do miejsca montażu.
- Do gruntu szukam zwykle rozwiązań o odporności co najmniej 450 N, a przy większym obciążeniu lub płytszym ułożeniu lepiej patrzeć na 750 N.
- Najwygodniejsze w przeciąganiu przewodów są rury z gładkim wnętrzem i pilotem, bo znacząco ułatwiają późniejszy montaż.
- W praktyce najczęściej spotkasz średnice 50, 75, 110 i 160 mm, ale rozmiar trzeba dopasować do liczby kabli i zapasu na przyszłość.
- Na rynku detalicznym ceny bardzo zależą od średnicy i klasy, ale orientacyjnie 50 mm kosztuje zwykle kilka złotych za metr, a 110 mm kilkanaście złotych za metr.
- Przy remontach domu warto od razu przewidzieć dodatkową trasę pod światłowód, bramę, wideodomofon albo automatykę ogrzewania.
Czym jest rura osłonowa i kiedy naprawdę się przydaje
Ja traktuję rurę osłonową jak ubezpieczenie trasy kablowej. Jej zadanie jest proste: ma przejąć nacisk i tarcie, zanim zrobi to kabel. Dzięki temu przewód można bezpiecznie poprowadzić w ziemi, przez fundament, pod podjazdem, w strefie technicznej albo w miejscu, gdzie kiedyś może dojść kolejny obwód. W instalacjach domowych ma to szczególne znaczenie tam, gdzie później już nie chcemy kuć ścian ani rozkopywać ogrodu.
W praktyce taki system wykorzystuje się przede wszystkim do kabli energetycznych, telekomunikacyjnych i sterujących. To ważne także przy nowoczesnych domach, bo przez takie trasy prowadzi się nie tylko zasilanie, lecz również przewody do sterowania ogrzewaniem, pompą ciepła, bramą, czujnikami zewnętrznymi czy siecią internetową. Jeśli trasa biegnie przez grunt albo miejsce narażone na obciążenie, zwykły peszel instalacyjny nie jest równorzędnym zamiennikiem.
Najkrócej: rura osłonowa ma sens wtedy, gdy kabel ma przejść przez trudniejsze warunki, a nie po prostu „schować się w ścianie”. Z tego wynika następny krok, czyli wybór właściwego wykonania, bo nie każda rura sprawdzi się w ziemi i nie każda nadaje się na zewnątrz.
Jakie wykonania spotkasz i które wybrać do domu
Na rynku spotkasz kilka odmian rur osłonowych, ale w rzeczywistości najważniejsze różnice dotyczą budowy wnętrza, odporności mechanicznej i przeznaczenia. Z mojego punktu widzenia to właśnie te trzy cechy decydują, czy zakup będzie trafiony, czy tylko „formalnie” poprawny.
| Rodzaj | Jak wygląda w praktyce | Gdzie ma sens | Na co uważać |
|---|---|---|---|

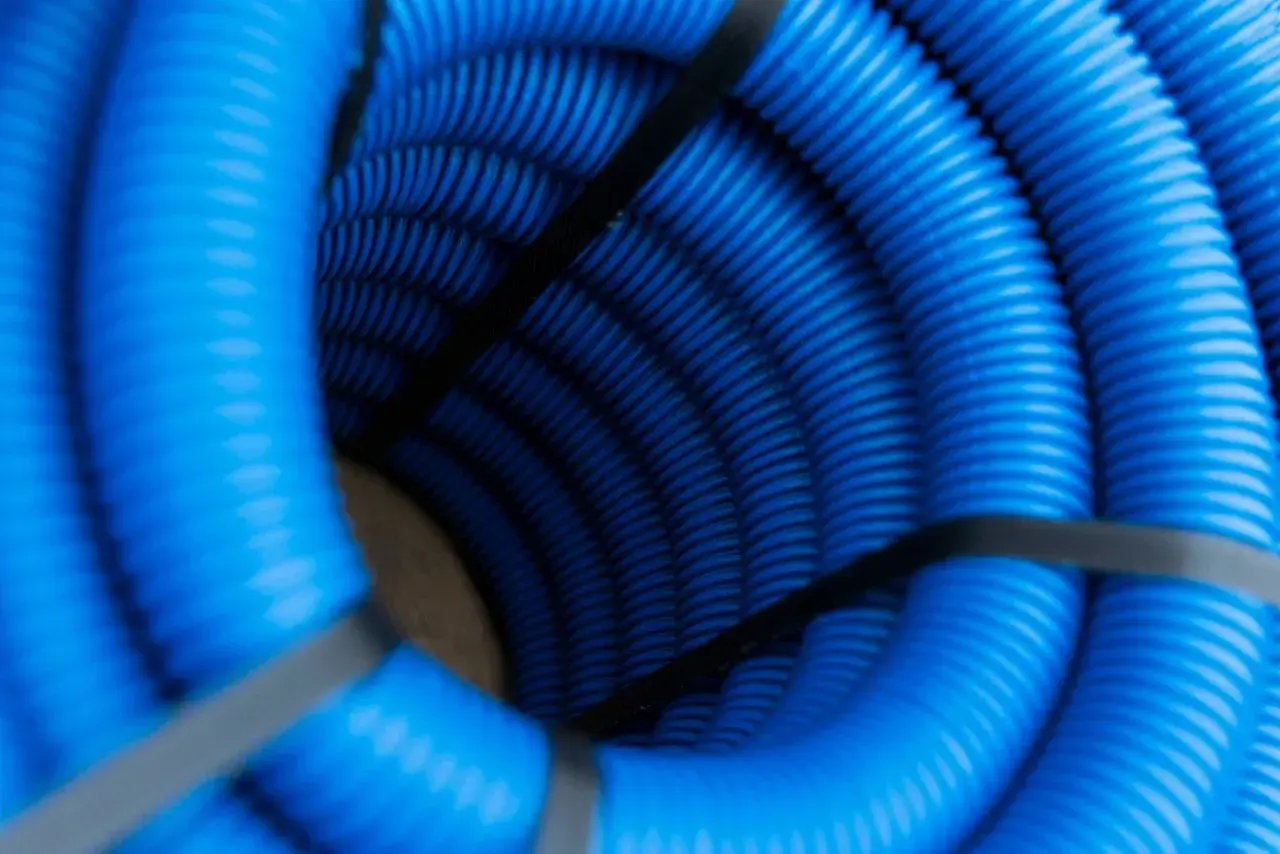

| Karbowana dwuścienna | Zewnętrznie karbowana, wewnątrz zwykle gładsza | Grunt, wykop otwarty, przejścia pod ogrodem i podjazdem | Nie wybieram jej na ślepo do lekkich tras wewnętrznych, jeśli nie potrzebuję aż takiej odporności |
| Gładkościenna | Ma mniejszy opór przy przeciąganiu kabli | Dłuższe, bardziej proste odcinki i przepusty techniczne | W gruncie musi być dobrana ostrożnie do obciążenia i warunków montażu |
| Wersja szczelna | Lepsza ochrona przed wodą i zabrudzeniami | Przejścia przez fundamenty, miejsca narażone na wilgoć | Uszczelnienie końców ma większe znaczenie niż sama nazwa produktu |
| Wersja z pilotem | W środku jest linka ułatwiająca przeciąganie przewodów | Trasy, w których kabel może być wymieniany w przyszłości | Bez pilota montaż też jest możliwy, ale później robi się niepotrzebnie trudny |
| Na przestrzenie otwarte | Odporna na warunki zewnętrzne i promieniowanie UV | Odcinki nad ziemią, przy elewacji, w strefach technicznych | Nie każda rura „czarna” oznacza automatycznie tę samą klasę odporności |
W dokumentacji i ofertach handlowych często przewijają się też oznaczenia średnic 50, 75, 110 i 160 mm. To praktyczny punkt odniesienia, bo od niego zależy, ile kabli realnie da się poprowadzić i jak wygodny będzie późniejszy serwis. Kolor bywa pomocny organizacyjnie, ale nie traktuję go jako jedynej informacji technicznej. Jeśli mam wybierać między „ładną” rurą a właściwą klasą odporności, zawsze stawiam na parametry.
Skoro wiadomo już, jakie są warianty, przechodzę do najważniejszego praktycznie pytania: jak dobrać rozmiar i wytrzymałość, żeby nie przewymiarować ani nie zaniżyć całego rozwiązania.
Jak dobrać średnicę i klasę wytrzymałości
Przy doborze nie patrzę tylko na sam kabel, ale na całą przyszłą trasę. Inaczej dobiera się rurę do jednego przewodu sterującego, inaczej do kilku kabli zasilających, a jeszcze inaczej do przyszłej rezerwy pod światłowód lub automatykę ogrzewania. Największy błąd to kupowanie „na styk”, bo kabel zwykle da się jakoś wciągnąć, ale późniejsza wymiana potrafi okazać się już praktycznie niemożliwa.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Krótki odcinek w ogrodzie dla jednego przewodu | 50 mm lub 75 mm | Wystarcza na prostą trasę i zostawia trochę marginesu na przyszłość |
| Trasa z kilkoma łukami | 75 mm lub 110 mm | Większa średnica zmniejsza opory przy przeciąganiu kabla |
| Przejście pod podjazdem lub miejscem obciążonym ruchem | 110 mm albo większa, z odpowiednią klasą odporności | Tu nie oszczędzam na parametrach, bo naprawa po fakcie jest najdroższa |
| Rezerwa pod przyszły kabel internetowy lub sterowanie ogrzewaniem | Średnica większa niż aktualny przewód wymaga | Zapas jest tańszy niż ponowne kopanie albo kucie |
W praktyce do gruntu szukam odporności na ściskanie co najmniej 450 N. Jeśli nad trasą będzie większe obciążenie, płytsze ułożenie albo ruch samochodowy, lepiej patrzeć na 750 N i nie udawać, że 250 N wystarczy „na wszelki wypadek”. To jest dokładnie ten moment, w którym oszczędność staje się pozorna. Przy łukach i dłuższych odcinkach rośnie też tarcie podczas przeciągania przewodu, więc każdy dodatkowy zakręt zwiększa wymagania wobec rury i samego sposobu montażu.
Gdy średnica i klasa są już dobrane, wszystko rozbija się o wykonanie. I właśnie dlatego kolejna sekcja jest tak ważna: zbyt wiele instalacji działa tylko dlatego, że kabel udało się wciągnąć, ale robi się problem dopiero przy pierwszej awarii albo wymianie przewodu.
Jak montować system rur osłonowych bez późniejszych problemów
Dobrze wykonany montaż zaczyna się dużo wcześniej niż w chwili, gdy rura trafia do wykopu. Ja zawsze planuję trasę tak, jakbym miał kiedyś przeciągać tam nowy przewód w trudniejszych warunkach niż dziś. To oznacza możliwie prosty przebieg, rozsądne promienie gięcia i minimum przypadkowych załamań. Jeśli trasa ma służyć także przyszłości, warto zostawić końce oznaczone i dostępne.
- Wyznacz trasę tak, aby było jak najmniej ostrych łuków i punktów kolizyjnych.
- Dobierz średnicę z zapasem, a nie tylko pod obecny kabel.
- W gruncie nie układaj rury bezpośrednio na ostrych kamieniach ani gruzie.
- Jeśli producent przewidział pilot, sprawdź go przed zasypaniem, zanim zniknie dostęp do całej trasy.
- Przy przejściach przez fundament, ścianę lub strefę wilgotną uszczelnij końce i przewidź możliwość serwisu.
- Oznacz trasę nad ziemią lub w dokumentacji, żeby po latach dało się ją odnaleźć bez zgadywania.
W domu jednorodzinnym szczególnie cenię jeden prosty nawyk: zostawienie pustej, dodatkowej rury rezerwowej. Taki gest kosztuje niewiele, a później może uratować sytuację przy rozbudowie alarmu, wideodomofonu, światłowodu albo sterowania ogrzewaniem. Przy instalacjach grzewczych ma to duże znaczenie, bo przewody do czujników, regulatorów czy automatyki bardzo często dochodzą wtedy, gdy wykończenie jest już gotowe. Wtedy każdy dodatkowy przepust zyskuje realną wartość.
Po dobrym montażu można jeszcze wiele zepsuć drobnymi zaniedbaniami. Dlatego w następnej części pokazuję błędy, które widuję najczęściej i które zwykle kosztują więcej niż sam materiał.
Najczęstsze błędy, które kosztują najwięcej
Najgorsze błędy przy takich instalacjach nie są spektakularne. To raczej drobiazgi, które kumulują się w jeden problem: kabel nie chce wejść, w rurze zbiera się woda albo trasa zostaje zapomniana po zasypaniu. Z mojego punktu widzenia najczęściej psują całość cztery rzeczy.
- Zbyt mała średnica, przez co kabel wchodzi „na siłę”, a później nie da się go wymienić.
- Zbyt wiele łuków, które zwiększają opór i utrudniają przeciąganie przewodu.
- Brak uszczelnienia końców, przez co do środka trafia wilgoć, piasek albo błoto.
- Mylenie rury do gruntu z lekką rurką instalacyjną, która nie jest przeznaczona do takich obciążeń.
Często widzę też błąd organizacyjny: brak dokumentacji trasy. Po roku dwa odcinki wyglądają identycznie, po pięciu latach nikt już nie pamięta, którędy przechodzi kabel do ogrodu, bramy czy domofonu. Jeśli instalacja ma obsługiwać także automatykę ogrzewania, to ten problem bywa jeszcze bardziej bolesny, bo awaria jednego czujnika potrafi sparaliżować cały obieg sterowania. Dlatego opisy i zdjęcia trasy robię zawsze wtedy, kiedy jest to jeszcze łatwe.
Kiedy mam już pewność, że trasa jest poprawnie wykonana, wracam do pytania, które zwykle zadaje inwestor: ile to właściwie kosztuje i czy da się na tym oszczędzić bez ryzyka. Odpowiedź jest prostsza, niż się wydaje, ale tylko pod warunkiem, że porównuje się podobne klasy i średnice.
Ile to kosztuje i gdzie oszczędzać, a gdzie nie
Ceny takich rur w Polsce są dość rozstrzelone, bo zależą od średnicy, klasy odporności, długości odcinka, obecności pilota i tego, czy kupuje się kręg, czy odcinki 6-metrowe. Orientacyjnie w sprzedaży detalicznej spotyka się dziś takie poziomy:
| Średnica | Orientacyjna cena rynkowa | Co to oznacza praktycznie |
|---|---|---|
| 50 mm | około 4,5-8,0 zł/m | Dobra na krótsze i lżejsze trasy, gdy nie potrzeba dużego zapasu |
| 75 mm | około 8,4-11,9 zł/m | Rozsądny środek dla domu i ogrodu, zwłaszcza przy kilku kablach |
| 110 mm | około 12,1-22,2 zł/m | Najczęściej wybieram ją tam, gdzie liczy się wygoda przeciągania i większy zapas |
| 160 mm | około 30 zł/m i więcej | To już rozwiązanie do trudniejszych tras i większych obciążeń |
Do tego dochodzą złączki, kolana, uszczelki, taśmy ostrzegawcze i ewentualny pilot. Sama rura to nie cały system. Przy krótkim domowym odcinku koszt materiałów zwykle zamyka się w kilkuset złotych, ale oszczędzanie na klasie odporności albo średnicy rzadko się opłaca. Ja oszczędzam raczej na nadmiarowych dodatkach niż na parametrach nośnych, bo to one decydują o trwałości.
Jeżeli mam wskazać najrozsądniejszą strategię zakupową, to brzmi ona tak: kupić o jeden rozmiar większą rurę, niż wydaje się potrzebna dziś, ale nie przepłacać za rozwiązanie przewymiarowane bez powodu. Tę logikę szczególnie dobrze widać przy remontach domów, gdzie w jednej trasie mieszają się zasilanie, internet i sterowanie urządzeniami.
Co zaplanować od razu, żeby nie kuć ścian i nie rozkopywać ogrodu drugi raz
Przy remoncie domu patrzę na system osłonowy szerzej niż tylko przez pryzmat jednego kabla. Jeśli i tak otwierasz ścianę, robisz wykop albo przechodzisz przez fundament, warto od razu przewidzieć przyszłe potrzeby. W praktyce najlepiej sprawdzają się trzy rzeczy: jedna dodatkowa trasa rezerwowa, czytelne oznaczenie końców i dobór rury pod przyszłą rozbudowę, a nie tylko pod bieżący stan.
- Dołóż rezerwę pod światłowód, wideodomofon lub sterowanie bramą.
- Jeśli planujesz automatykę ogrzewania, zostaw miejsce na przewody czujników i zasilanie sterownika.
- W strefach narażonych na wilgoć i nacisk wybieraj rozwiązanie o wyższej klasie odporności, a nie najtańszy wariant „na próbę”.
- Nie zakładaj, że to, co dziś nie jest potrzebne, nigdy się nie przyda. W domu to założenie zwykle wraca po kilku latach w najmniej wygodnym momencie.
Jeśli mam zostawić jedną praktyczną myśl, to tę: dobrze dobrany system rur osłonowych daje spokój na lata, a źle dobrany odsłania swoje wady dopiero wtedy, gdy dostęp do trasy jest już najtrudniejszy. Dlatego przy kablach pod ziemią, w strefie technicznej i przy automatyce ogrzewania lepiej myśleć szerzej niż tylko o dzisiejszym montażu.
