Uziom fundamentowy to jeden z tych elementów instalacji, których nie widać po wykończeniu wnętrza, ale które bardzo mocno wpływają na bezpieczeństwo całego domu. Dobrze wykonany obniża ryzyko porażenia, poprawia działanie ochrony przeciwprzepięciowej i porządkuje wyrównanie potencjałów w kotłowni, łazience czy przy pompie ciepła. Poniżej wyjaśniam, jak działa taki układ, kiedy sam fundament wystarcza, kiedy trzeba dołożyć dodatkowy uziom i jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy, które warto wiedzieć przed wylaniem fundamentu
- Najlepszy efekt daje układ zaplanowany razem ze zbrojeniem, a nie dodawany po fakcie.
- W praktyce liczy się nie tylko sam przewód w betonie, ale też ciągłość połączeń i wyrównanie potencjałów.
- Przy fundamencie odciętym od gruntu trzeba zwykle dołożyć dodatkowe uziemienie, najczęściej otokowe.
- Do instalacji grzewczej trzeba włączyć metalowe rury, obudowy urządzeń i inne części przewodzące obce.
- Najwięcej problemów rodzą błędy materiałowe, za mała liczba połączeń i brak pomiarów przed zalaniem betonu.
Dlaczego uziemienie w fundamencie działa tak dobrze
Ja patrzę na ten temat bardzo praktycznie: to nie jest „dodatkowy przewód”, tylko część całego układu bezpieczeństwa budynku. W fundamencie powstaje stabilna, niskoimpedancyjna droga odprowadzania prądu do ziemi, a przy okazji łatwiej jest objąć wyrównaniem potencjałów także zbrojenie, metalowe elementy konstrukcyjne i wszystkie instalacje wchodzące do domu. To ma znaczenie nie tylko przy porażeniu, ale też przy przepięciach i wyładowaniach atmosferycznych.
SEP zwraca uwagę, że główne połączenia wyrównawcze powinny obejmować m.in. metalowe rury wodne, gazowe, ogrzewcze i klimatyzacyjne oraz dostępne zbrojenie betonu. To właśnie dlatego dobrze zaprojektowany układ w fundamencie wspiera nie tylko elektrykę, ale i cały „szkielet techniczny” domu. W praktyce daje to bardziej przewidywalne warunki pracy zabezpieczeń i mniejsze różnice potencjałów między pomieszczeniami.
Druga przewaga jest mniej oczywista, ale bardzo ważna: uziemienie w fundamencie jest zwykle stabilniejsze w czasie niż elementy wbijane później w grunt. Beton i głęboko położony fundament mniej odczuwają sezonowe wahania wilgotności niż płytkie uziomy przy budynku. To dlatego ja traktuję ten element jako bazę, a nie opcję „na później”. Do wykonania trzeba jednak podejść precyzyjnie, bo tu liczą się detale montażowe, a nie tylko sam pomysł.
Jak wykonać go poprawnie przed zalaniem betonu
Tu nie ma miejsca na improwizację. Jeśli układ ma działać przez lata, trzeba go zaplanować razem z projektem fundamentu, zbrojeniem i miejscem wyprowadzenia przewodu do głównej szyny wyrównawczej. W poradniku OBO Bettermann podkreśla się kilka rzeczy, które w praktyce robią największą różnicę: zachowanie otuliny betonowej, solidne połączenia i sensowny układ pętli.
- Ustal przebieg przewodu jeszcze przed zbrojeniem. Najczęściej robi się zamknięty obwód po obrysie fundamentu.
- Dobierz właściwy przekrój. W praktyce spotyka się przewód okrągły o średnicy minimum 10 mm albo płaskownik minimum 30 x 3,5 mm.
- Zachowaj otulinę betonową. Warstwa betonu wokół elementu uziemiającego powinna mieć co najmniej 5 cm, bo to chroni przed korozją i uszkodzeniem.
- Łącz elementy do zbrojenia co około 2 m. Im lepsza ciągłość, tym mniejsze ryzyko, że fragment układu okaże się „martwy”.

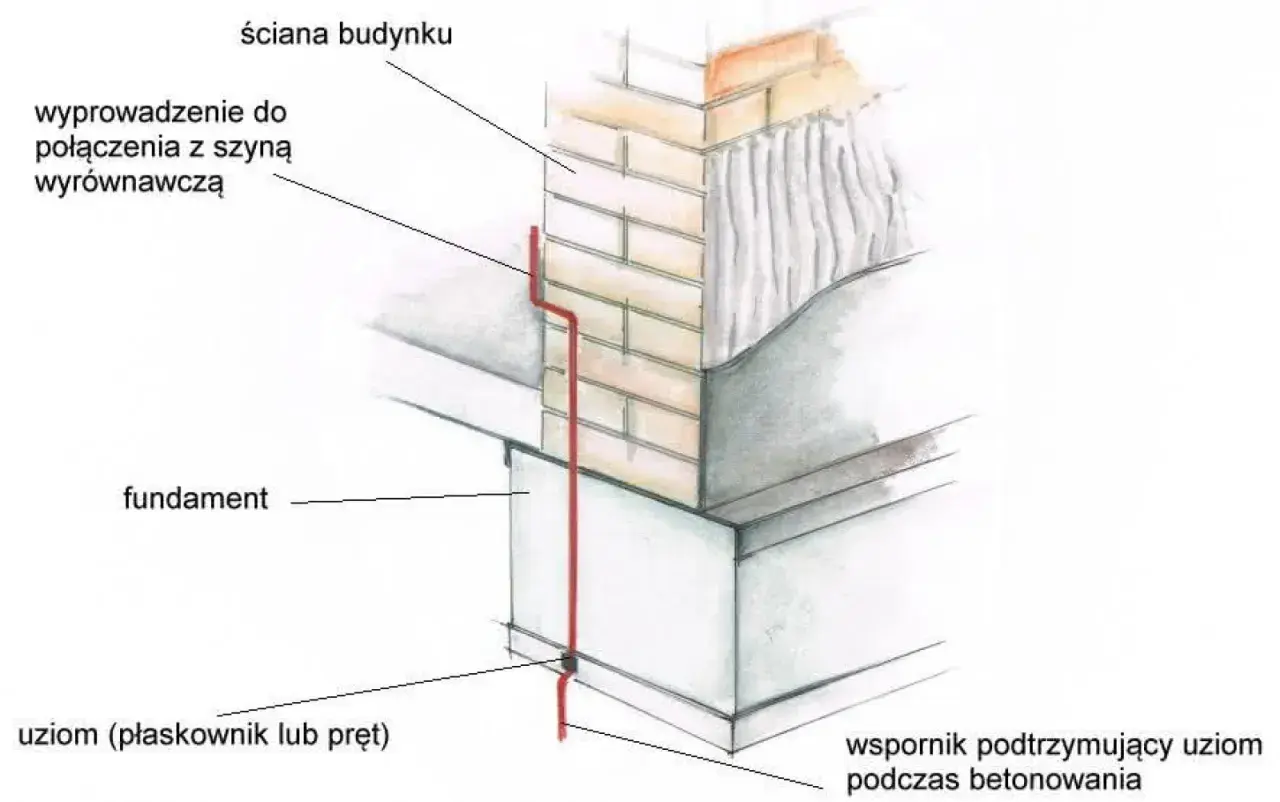

- Wyprowadź punkt przyłączenia do GSW w miejscu łatwo dostępnym po zakończeniu robót. To oszczędza późniejszych przeróbek w gotowym wnętrzu.
Warto też pamiętać o dwóch ograniczeniach. Po pierwsze, złącza klinowe nie są dobrym wyborem w betonie zagęszczanym mechanicznie; bezpieczniejsze są połączenia skręcane lub rozwiązania przewidziane w projekcie. Po drugie, jeśli beton jest izolowany od gruntu, sam układ w fundamencie nie ma już tego samego kontaktu z ziemią, więc trzeba myśleć o dodatkowym uziemieniu. To prowadzi prosto do pytania, kiedy fundament sam wystarczy, a kiedy to za mało.
Kiedy trzeba dołożyć uziom otokowy albo siatkę wokół budynku
Najkrócej: wtedy, gdy fundament jest odcięty od ziemi albo gdy projekt wymaga lepszej kontroli potencjałów. Dzieje się tak w budynkach z izolacją obwodową, „czarną wanną” i „białą wanną”, czyli tam, gdzie beton jest w dużym stopniu odseparowany od wilgotnego gruntu. W takich warunkach fundament pełni rolę wyrównawczą, ale nie zawsze zapewnia stabilne odniesienie do ziemi.
W tej sytuacji sens ma dodatkowy uziom otokowy albo zewnętrzny pierścień w wilgotnym, niezamarzającym gruncie. Ja uważam to za rozsądne zabezpieczenie, szczególnie gdy budynek ma duże okapy, skomplikowaną bryłę albo instalację odgromową. W praktyce chodzi o to, żeby układ nie był zależny od jednego, słabszego punktu kontaktu z gruntem.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Uziemienie w fundamencie | Nowy dom, fundament w bezpośrednim kontakcie z gruntem | Niski koszt, mała impedancja, dobre wyrównanie potencjałów | Wymaga zaplanowania przed betonowaniem |
| Uziom otokowy | Fundament izolowany, rozbudowana ochrona odgromowa, trudne warunki gruntowe | Dobre wsparcie dla ochrony przepięciowej i odgromowej | Wymaga prac ziemnych i miejsca wokół budynku |
| Pręty pionowe | Retrofit albo uzupełnienie istniejącego układu | Można dołożyć po budowie | Większa zależność od warunków gruntu i pory roku |
OBO Bettermann pokazuje też ważną rzecz dla bardziej wymagających obiektów: przy wysokich wymaganiach EMC i ochrony odgromowej czasem zagęszcza się siatkę nawet do 5 x 5 m, choć w typowych układach spotyka się 20 x 20 m. To nie jest detal dla każdego domu, ale dobrze pokazuje zasadę: im bardziej wrażliwa instalacja, tym ważniejsza jest niska impedancja i sensowna geometria układu. Z tego punktu płynnie przechodzi się do instalacji grzewczej, bo tam konsekwencje słabego wyrównania potencjałów bywają bardzo praktyczne.
Co zmienia w instalacji grzewczej i domowym wnętrzu
W domu temat uziemienia nie kończy się na gniazdkach. W praktyce równie ważna jest kotłownia, pompa ciepła, rozdzielacze, metalowe rury, obudowy urządzeń i wszystkie części przewodzące, które mogą znaleźć się pod ręką użytkownika. Jeśli te elementy nie są dobrze włączone do układu wyrównania potencjałów, nawet niewielka awaria może dać nieprzyjemne lub niebezpieczne napięcia dotykowe.
Tu szczególnie przydatna jest zasada prowadzenia głównych połączeń wyrównawczych możliwie blisko miejsca wprowadzenia instalacji do budynku. Im krótsza droga do głównej szyny wyrównawczej, tym mniejsze pętle przewodów i mniejsze ryzyko indukowanych przepięć. To ważne zwłaszcza tam, gdzie w jednym domu spotykają się ogrzewanie, automatyka, fotowoltaika, system alarmowy i elektronika sterująca.
Jeśli instalacja grzewcza jest wykonana z tworzyw, zakres połączeń wyrównawczych jest zwykle mniejszy, ale to nie znaczy, że można je zignorować. Metalowe odcinki rur, armatura, obudowa pompy obiegowej, kocioł, zasobnik, a czasem też drabinki łazienkowe czy metalowe elementy zabudowy technicznej nadal powinny być objęte ochroną. Właśnie dlatego patrzę na ten temat szerzej niż tylko „uziemienie domu” - to część bezpiecznego, niewidocznego zaplecza wnętrza. A skoro już o błędach mowa, najwięcej problemów powstaje nie na etapie projektu, tylko przy pośpiechu na budowie.
Najczęstsze błędy, które psują efekt po latach
- Wykonanie układu „na ostatnią chwilę”, już po zabetonowaniu fundamentu.
- Za mało punktów połączenia ze zbrojeniem albo słabe, przypadkowe zaciski.
- Mieszanie materiałów bez sprawdzenia korozji galwanicznej i warunków pracy w betonie lub gruncie.
- Brak wyprowadzenia do głównej szyny wyrównawczej w miejscu, do którego da się potem dojść bez demolki wnętrza.
- Pomijanie dodatkowego uziemienia przy fundamencie izolowanym od gruntu.
- Traktowanie jednego uziomu jako rozwiązania wszystkich problemów, bez połączeń wyrównawczych dla rur, obudów i konstrukcji metalowych.
- Brak pomiaru ciągłości przed zalaniem betonu oraz brak dokumentacji zdjęciowej.
Najbardziej kosztowny błąd, jaki widzę, to przekonanie, że „to tylko bednarka, więc jakoś będzie”. Nie będzie, jeśli zabraknie ciągłości albo jeśli po wykończeniu okaże się, że trzeba kuć posadzki, ściany i zabudowę kotłowni, żeby dostać się do punktu przyłączenia. Dlatego ważne są nie tylko materiały, ale też kontrola jakości przed zalaniem. To prowadzi do ostatniej, bardzo praktycznej części.
Co warto ustalić przed betonowaniem, żeby nie poprawiać po wykończeniu
Ja przed rozpoczęciem robót zawsze sprawdziłbym cztery rzeczy: przebieg układu, miejsce wyprowadzenia, sposób połączenia ze zbrojeniem i plan pomiarów. Dobrze jest też od razu przewidzieć, gdzie później trafi główna szyna wyrównawcza, bo to ona spina fundament, instalację elektryczną i wszystkie metalowe elementy domu w jeden logiczny system.
- Ustal, czy fundament ma bezpośredni kontakt z gruntem, czy jest od niego odcięty izolacją.
- Zapewnij wyprowadzenie w miejscu dostępnym po zakończeniu prac wykończeniowych.
- Zrób pomiar ciągłości przed betonowaniem; w materiałach technicznych spotyka się wartość odniesienia ≤ 0,2 Ω dla połączeń łączących.
- Wykonaj zdjęcia i opisz punkty połączeń, zanim wszystko zostanie zakryte betonem.
- Uzgodnij z elektrykiem, które metalowe elementy w kotłowni, łazience i strefie technicznej będą włączone do połączeń wyrównawczych.
W praktyce to właśnie ten etap decyduje, czy cały układ będzie naprawdę prosty i trwały, czy tylko „na papierze” poprawny. Jeśli planujesz budowę albo gruntowny remont, najlepiej zamknąć ten temat na etapie zbrojenia, a nie po wylaniu posadzek. Wtedy niewidoczna część instalacji będzie wspierać bezpieczeństwo domu przez lata, bez kompromisów i bez późniejszych przeróbek.
