Wnętrze można odświeżyć nową podłogą, światłem i kolorem, ale jeśli instalacja elektryczna została w starym układzie z przewodem PEN, część decyzji remontowych robi się nagle dużo mniej oczywista. TN-C to rozwiązanie proste, nadal spotykane w polskich budynkach, ale wymagające ostrożności przy modernizacji łazienki, kuchni i ogrzewania elektrycznego. Poniżej wyjaśniam, jak działa, gdzie jest jeszcze akceptowalne, jakie ma ograniczenia i kiedy rozsądniej przejść na nowy układ w obrębie mieszkania lub domu.
Najważniejsze rzeczy, które warto wiedzieć przed remontem instalacji
- W układzie z przewodem PEN jedna żyła pełni jednocześnie funkcję ochronną i neutralną.
- W starszych budynkach i przyłączach nadal spotyka się taki sposób zasilania, ale zwykle jest to punkt wyjścia do modernizacji.
- Rozdział PEN na osobne przewody ochronny i neutralny wykonuje się raz, w jednym miejscu, najczęściej przy głównej rozdzielnicy lub złączu po stronie odbiorcy.
- Przy planowaniu ogrzewania elektrycznego, łazienki lub nowej kuchni znaczenie mają osobne obwody, uziemienie, wyłączniki różnicowoprądowe i pomiary.
- Największe ryzyko starego układu to przerwanie przewodu PEN oraz prowizoryczne łączenie nowych i starych obwodów.
Czym jest układ z przewodem PEN i co właściwie robi
Najprościej mówiąc, to układ, w którym jeden przewód pełni dwie role naraz: ochronną i neutralną. Tę wspólną żyłę nazywa się PEN, więc w praktyce nie ma osobnego przewodu ochronnego i osobnego neutralnego na całej długości instalacji. Daje to prostsze okablowanie, ale też sprawia, że bezpieczeństwo całego obwodu zależy od ciągłości jednego elementu.
Z technicznego punktu widzenia to rozwiązanie stosuje się tylko w instalacjach stałych i przy odpowiednim przekroju przewodu. W praktyce przyjmuje się minimum 10 mm² Cu albo 16 mm² Al, bo chodzi nie tylko o przewodzenie prądu, ale też o odporność mechaniczną i pewność styku. Ja patrzę na to tak: im mniej miejsca na prowizorkę, tym lepiej dla późniejszego użytkowania wnętrza.
Taki układ ma sens tam, gdzie instalacja jest jeszcze częścią starszej infrastruktury zasilającej, ale w nowoczesnym remoncie zwykle traktuje się go jako etap przejściowy, a nie docelowe rozwiązanie. To prowadzi do pytania, gdzie ten system nadal pojawia się najczęściej i dlaczego nie zniknął z budynków od razu.
Gdzie w Polsce nadal spotyka się taki układ
W polskich realiach najczęściej trafia on do starych bloków, domów z lat 70., 80. i 90. oraz do części przyłączy i złączy, które nie były jeszcze gruntownie modernizowane. W praktyce operatorzy sieci wciąż dopuszczają taki sposób zasilania po stronie doprowadzenia energii, a dopiero po stronie odbiorcy wykonuje się rozdział na osobne przewody ochronny i neutralny. Dla właściciela mieszkania ważniejsze od samej etykiety jest to, co zastaje w rozdzielnicy i przy gniazdach.
| Gdzie się pojawia | Co zwykle zastajesz | Co to oznacza przy remoncie |
|---|---|---|
| Stary blok | Gniazda bez osobnego przewodu ochronnego | Obwody bywają dwużyłowe i wymagają pełnej weryfikacji przed modernizacją |
| Dom jednorodzinny sprzed gruntownej przebudowy | Stara rozdzielnica i jeden wspólny przewód ochronno-neutralny | Najczęściej zaczyna się od nowej rozdzielnicy i uporządkowania punktu rozdziału |
| Złącze lub przyłącze | Wspólny przewód doprowadzony z sieci | Po stronie odbiorcy przygotowuje się przejście na osobne przewody |
| Wnętrze po remoncie | Nowe oświetlenie, elektronika, ogrzewanie, sprzęt AGD | Stary sposób zasilania może ograniczać dobór zabezpieczeń i osprzętu |
Wniosek jest prosty: samo to, że budynek ma stary sposób zasilania, nie oznacza jeszcze katastrofy. Problem zaczyna się dopiero wtedy, gdy do takiej bazy dokłada się nową łazienkę, kuchnię lub ogrzewanie bez sprawdzenia, czy instalacja w ogóle udźwignie współczesne wymagania.
Dlaczego bezpieczeństwo zależy od ciągłości jednego przewodu
Największa wada takiego rozwiązania jest jedna, ale bardzo konkretna: jeśli przewód PEN zostanie przerwany, poluzowany albo skorodowany, część metalowych obudów i elementów instalacji może znaleźć się w niebezpiecznym stanie. To nie jest abstrakcyjny problem z podręcznika. W praktyce wystarczy słaby styk, żeby awaria zaczęła oddziaływać na kilka punktów jednocześnie.
Co grozi przy przerwie przewodu PEN
Przy uszkodzeniu wspólnego przewodu ochronno-neutralnego napięcie może pojawić się tam, gdzie użytkownik najmniej się go spodziewa: na obudowie urządzenia, ramie oprawy albo metalowych elementach przyłączonych do instalacji. Właśnie dlatego w modernizacji mieszkania tak mocno pilnuję jakości połączeń i stanu zacisków. Jeden słaby punkt potrafi obniżyć poziom bezpieczeństwa całego obwodu.
Dlaczego różnicówka nie załatwia wszystkiego
Wyłącznik różnicowoprądowy ma sens przede wszystkim tam, gdzie przewód ochronny i neutralny są już rozdzielone. W części z przewodem wspólnym nie traktowałbym go jako prostego zamiennika poprawnej topologii instalacji. Jeśli ktoś chce „uratować” stary układ samą różnicówką, zwykle kończy się to rozwiązaniem pozornym, a nie rzeczywiście bezpiecznym.
To właśnie dlatego przy remoncie pytanie nie brzmi „czy instalacja jeszcze działa”, tylko „czy można ją sensownie rozbudować bez tworzenia ryzyka”. I tu dochodzimy do najważniejszego etapu modernizacji, czyli rozdziału przewodu wspólnego.
Co zmienia rozdział przewodu wspólnego na osobne obwody ochronny i neutralny

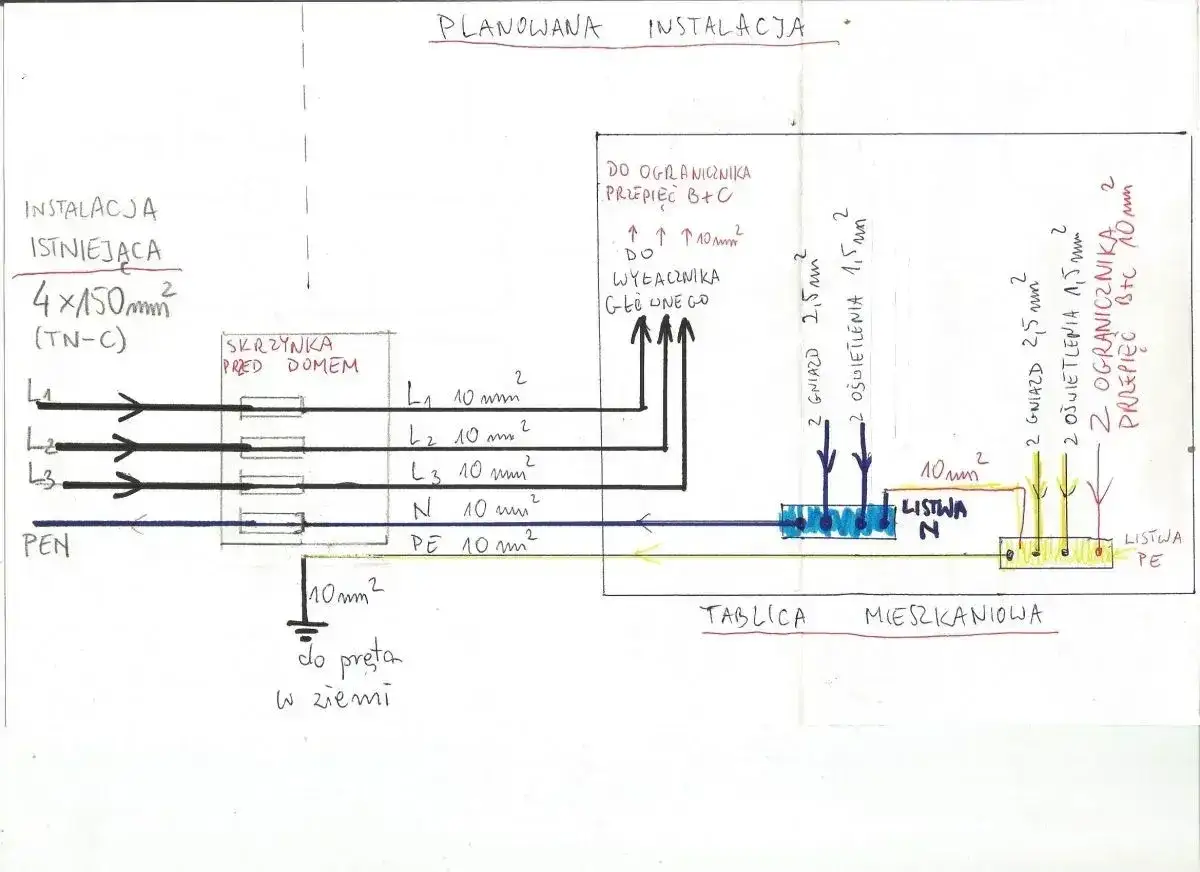

Rozdział robi się raz, w jednym miejscu, najczęściej w głównej rozdzielnicy lub w punkcie przyłączeniowym po stronie odbiorcy. Od tego momentu prowadzi się już osobno przewód ochronny i neutralny, a tych przewodów nie łączy się ponownie w kolejnych miejscach. To jedna z tych zasad, których nie warto obchodzić „na chwilę”, bo później wraca to problemami z ochroną i pomiarami.
| Obszar | Przed rozdziałem | Po rozdziale |
|---|---|---|
| Ochrona przeciwporażeniowa | Opiera się na wspólnym przewodzie i jego ciągłości | Ma osobny przewód ochronny, łatwiejszy do kontroli |
| Dobór zabezpieczeń | Jest mocniej ograniczony przez starą topologię | Łatwiej dobrać nowoczesne zabezpieczenia i ochronę różnicowoprądową |
| Modernizacja wnętrza | Trudniej prowadzić nowe obwody w łazience, kuchni czy przy ogrzewaniu | Można sensownie rozdzielać obwody i planować przyszłe rozbudowy |
| Awaria | Uszkodzenie jednego przewodu może mieć szeroki wpływ | Skutki awarii są łatwiejsze do opanowania i diagnozy |
W dobrze zrobionej modernizacji punkt rozdziału łączy się z główną szyną wyrównawczą i uziemieniem, a dalej prowadzi osobne linie do obwodów końcowych. To nie jest detal estetyczny, tylko fundament późniejszej niezawodności. Gdy ten etap jest przemyślany, można bezpieczniej podejść do urządzeń grzewczych i wyposażenia wnętrz.
Jak taki układ wpływa na ogrzewanie elektryczne i wyposażenie wnętrz
W mieszkaniach i domach modernizowanych pod kątem komfortu ten temat wychodzi bardzo szybko. Grzejniki elektryczne, mata podłogowa, panel grzewczy, podgrzewacz wody, klimatyzator z funkcją grzania czy pompa ciepła nie lubią przypadkowej instalacji. Nowoczesne ogrzewanie potrzebuje przewidywalnego zasilania, dobrego uziemienia i często osobnego obwodu.
Łazienka i strefy wilgotne
W łazience margines błędu jest najmniejszy, bo dochodzi wilgoć, metalowe elementy armatury i mała odległość między użytkownikiem a urządzeniem. Przy remoncie łazienki zwykle zakładam osobne obwody dla grzejnika, podgrzewacza, lustra z zasilaniem i gniazd. W praktyce dodatkowa ochrona różnicowoprądowa o czułości 30 mA staje się tu standardem, a nie luksusem.
Kuchnia i sprzęt o większym poborze mocy
W kuchni sytuacja wygląda podobnie, choć powód jest trochę inny: piekarnik, płyta indukcyjna, zmywarka i lodówka potrafią razem stworzyć obciążenie, którego stary obwód po prostu nie powinien obsługiwać. Jeśli planujesz nowe zabudowy, to właśnie instalacja często dyktuje układ mebli, a nie odwrotnie. Ja zawsze wolę najpierw ustalić obciążenia, a dopiero potem zamawiać zabudowę.
Przeczytaj również: Wylewka samopoziomująca - Jak uniknąć błędów i idealnie wyrównać podłogę?
Ogrzewanie stałe i sezonowe
Przy ogrzewaniu elektrycznym najważniejsze są trzy rzeczy: osobny obwód, odpowiednio dobrane zabezpieczenia i jasny schemat rozdzielnicy. To szczególnie ważne przy matach grzewczych, panelach podczerwieni, grzejnikach konwektorowych i urządzeniach z automatyką. W starym układzie z przewodem wspólnym łatwo wpaść w pozornie tani kompromis, który później kończy się przegrzewaniem obwodu albo częstym wyzwalaniem zabezpieczeń.
Jeśli remontujesz wnętrze z myślą o komforcie, nie myśl więc tylko o tym, jak będzie wyglądała ściana czy podłoga. Zastanów się też, czy instalacja pozwoli bezpiecznie zasilić wszystko, co ma pod nią lub za nią pracować.
Najczęstsze błędy przy modernizacji starej instalacji
Najwięcej problemów widzę nie tam, gdzie instalacja jest stara, ale tam, gdzie ktoś próbuje ją „poprawić” bez pełnego planu. Poniżej są błędy, które najczęściej psują późniejszą eksploatację:
- rozdzielanie przewodu wspólnego w kilku miejscach zamiast w jednym, kontrolowanym punkcie,
- ponowne łączenie przewodów ochronnego i neutralnego po stronie odbiorczej,
- montaż nowych obwodów grzewczych na starej, dwużyłowej linii,
- zostawienie zużytych, luźnych albo za cienkich połączeń w rozdzielnicy,
- brak pomiarów po zakończeniu prac,
- traktowanie różnicówki jako zamiennika poprawnie wykonanej modernizacji.
Każdy z tych błędów wydaje się drobiazgiem tylko do momentu, gdy pojawi się awaria, wilgoć albo większe obciążenie przy ogrzewaniu. Wtedy okazuje się, że oszczędność była pozorna, a poprawki są droższe niż porządne wykonanie na starcie.
Co sprawdzić przed remontem, żeby instalacja nie blokowała aranżacji
Zanim zamówisz ekipę albo zaczniesz planować meble, sprawdziłbym pięć rzeczy: gdzie jest punkt rozdziału, jaki ma przekrój przewód wspólny, czy rozdzielnica ma miejsce na nowe zabezpieczenia, czy planowane ogrzewanie dostanie własny obwód i czy po wszystkim będą wykonane pomiary. To jest ten moment, w którym technika pomaga aranżacji, zamiast ją hamować.
- czy budynek ma jeden czy kilka etapów modernizacji instalacji,
- czy da się wykonać rozdział przewodu wspólnego w jednym, logicznym miejscu,
- czy łazienka i kuchnia dostaną osobne obwody,
- czy ogrzewanie elektryczne nie przeciąży starej linii,
- czy po zakończeniu prac wykonawca przewiduje pomiary i protokół.
Jeżeli remont jest częściowy, czasem wystarczy uporządkować rozdzielnicę i wydzielić nowe obwody. Jeśli jednak planujesz większą zmianę wnętrza, zwłaszcza z ogrzewaniem elektrycznym lub nową kuchnią, rozsądniej jest od razu zrobić instalację w standardzie, który nie będzie Cię ograniczał za dwa lata. Dobrze zaprojektowana instalacja nie rzuca się w oczy, ale daje komfort, bezpieczeństwo i swobodę przy wyborze ogrzewania oraz osprzętu. Właśnie dlatego przy remoncie wnętrza traktuję ją jak fundament, a nie dodatek.
