Przy adaptacji poddasza łatwo skupić się na izolacji termicznej, oświetleniu i gniazdach, a pominąć stan przewodów ukrytych pod zabudową. To właśnie od jakości ich warstwy ochronnej zależy, czy prąd pozostaje tam, gdzie powinien. Wyjaśniam, jak rozumieć wyniki pomiarów, dlaczego na poddaszu często pojawiają się problemy oraz co sprawdzić przed zamknięciem instalacji płytami.
Najważniejsze informacje przed zabudową poddasza
- Minimum 1 MΩ to typowa wartość graniczna dla obwodów do 500 V badanych napięciem 500 V DC.
- Wilgoć, skraplanie pary i uszkodzenia mechaniczne są częstymi powodami pogorszenia wyniku.
- Zwykły multimetr nie wystarczy, ponieważ potrzebny jest miernik przeznaczony do badania izolacji.
- Pomiar wykonuje się przed zakryciem przewodów oraz po zakończeniu prac, jeśli instalacja była modyfikowana.
- Wynik znacznie wyższy od minimum daje większy zapas bezpieczeństwa, ale nie zwalnia z kontroli całego obwodu.
Co naprawdę oznacza rezystancja izolacji na poddaszu
Rezystancja izolacji opisuje, jak skutecznie osłona przewodu blokuje przepływ prądu poza jego właściwą drogą. Podaje się ją w omach, najczęściej w megaomach, czyli MΩ. Im wyższy wynik, tym mniejszy prąd upływu i większy zapas bezpieczeństwa.
Nie należy mylić tego parametru z oporem żyły przewodu ani z izolacyjnością cieplną dachu. Test ciągłości sprawdza, czy przewód przewodzi prąd, natomiast badanie izolacji pokazuje, czy prąd nie ucieka między żyłami albo do przewodu ochronnego. To dwie różne próby i obie mają znaczenie przy odbiorze instalacji.
Na poddaszu temat jest szczególnie istotny, bo przewody pracują w mniej stabilnych warunkach niż w ogrzewanych pokojach. Latem przestrzeń pod dachem może mocno się nagrzewać, zimą gwałtownie wychładzać, a przy nieszczelności pokrycia lub błędach wentylacji pojawia się wilgoć obniżająca parametry izolacji.
Jak czytać wynik pomiaru i kiedy jest powód do niepokoju
Dla typowej instalacji domowej o napięciu do 500 V stosuje się zwykle napięcie probiercze 500 V DC. Zgodnie z wymaganiami przywoływanymi dla normy PN-HD 60364-6:2016-07 wynik nie powinien być niższy niż 1 MΩ dla badanego obwodu.
| Rodzaj obwodu | Napięcie pomiarowe | Minimalny wynik |
|---|---|---|
| SELV lub PELV | 250 V DC | 0,5 MΩ |
| Typowy obwód domowy do 500 V | 500 V DC | 1 MΩ |
| Obwód powyżej 500 V do 1000 V | 1000 V DC | 1 MΩ |
Traktuję jednak wartość graniczną jako sygnał do dalszej diagnostyki, a nie jako dobry cel. Wynik rzędu kilkudziesięciu lub kilkuset MΩ zwykle daje znacznie spokojniejszą sytuację niż ledwie przekroczone 1 MΩ, szczególnie gdy poddasze jest nieogrzewane.
Sam odczyt nie zawsze mówi całą prawdę. Elektryk powinien wiedzieć, jakie urządzenia były podłączone podczas próby, przy jakiej temperaturze ją wykonano i czy obwód został podzielony na mniejsze odcinki. Czuła elektronika, ograniczniki przepięć i niektóre zasilacze mogą wymagać odłączenia albo zastosowania niższego napięcia pomiarowego zgodnie z instrukcją producenta.
Dlaczego wynik spada właśnie pod dachem
Najczęstszym winowajcą jest zawilgocenie. Woda może dostać się do puszki, oprawy, przepustu przez dach albo miejsca, w którym przewód został nieprawidłowo zabezpieczony. Problemem bywa też kondensacja pary wodnej, zwłaszcza gdy wentylacja połaci działa słabo, a ciepłe powietrze z części mieszkalnej przedostaje się do zimnej przestrzeni.
Druga grupa przyczyn to uszkodzenia mechaniczne. Wkręt przeprowadzony zbyt blisko przewodu, zgniecenie kabla podczas montażu rusztu, ostre krawędzie profili oraz przewód przyciśnięty przez element konstrukcji mogą stopniowo naruszać jego powłokę. Z zewnątrz wszystko wygląda wtedy dobrze, lecz pomiar pokazuje wyraźne pogorszenie.
Nie lekceważyłbym również wysokiej temperatury, promieni UV i gryzoni. Przewód pozostawiony w miejscu narażonym na słońce albo prowadzony bez ochrony przy przejściu przez element drewniany może starzeć się szybciej. Jeżeli wynik spadł po intensywnych opadach, najpierw trzeba znaleźć źródło wilgoci, a dopiero później myśleć o wymianie przewodu.
Przy podejrzanie niskim odczycie najrozsądniejsza jest metoda eliminacji. Obwód dzieli się na odcinki, sprawdza puszki, oprawy i połączenia, a następnie ponawia próbę. Dzięki temu można ustalić, czy problem znajduje się w kablu, osprzęcie, wilgotnym fragmencie konstrukcji czy podłączonym urządzeniu.
Jak wygląda prawidłowy pomiar instalacji
Badanie zaczyna się od oględzin. Sprawdza się trasę kabli, stan puszek, mocowanie przewodów, obecność uszkodzeń oraz miejsca przejścia przez drewno i profile. Na tym etapie można wychwycić błąd, którego sam pomiar nie wyjaśni, na przykład niedomkniętą puszkę lub przewód ułożony pod ostrym kątem.
Do właściwej próby używa się miernika rezystancji izolacji, często nazywanego megomierzem. Urządzenie przykłada określone napięcie stałe i mierzy prąd upływu. W typowym obwodzie elektryk bada między innymi relacje między żyłami oraz między żyłami a przewodem ochronnym.
Przed pomiarem należy odłączyć odbiorniki, które mogłyby zostać uszkodzone napięciem probierczym. Nie wystarczy wyłączyć światła na przełączniku. Trzeba zapewnić bezpieczne odłączenie obwodu, a po zakończeniu próby rozładować pojemności przewodów.
Nie polecam wykonywania takiego badania samodzielnie bez kwalifikacji. Napięcie pomiarowe może być niebezpieczne, a niewłaściwe podłączenie miernika może uszkodzić instalację lub urządzenia. Po zakończeniu prac warto otrzymać protokół z wynikiem, datą, zakresem badania i danymi osoby wykonującej pomiary.
Co sprawdzić przed zamknięciem skosów i sufitu

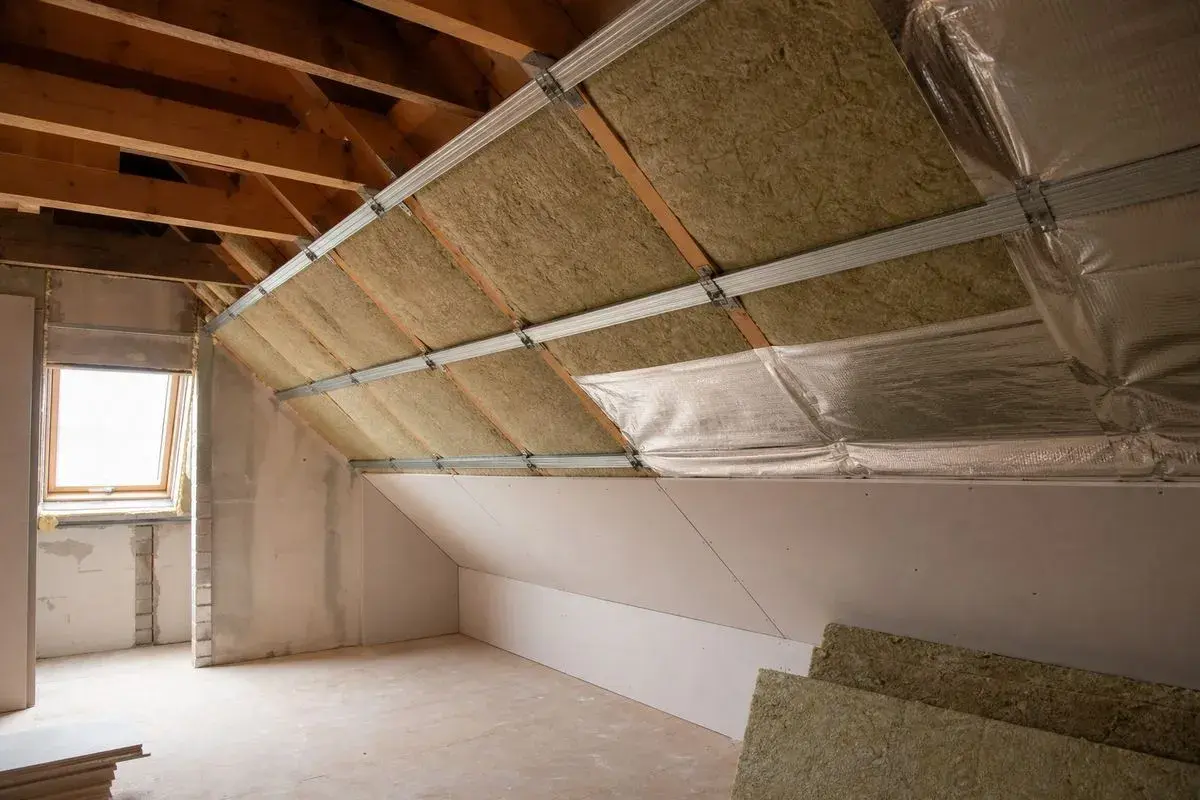

Najlepszy moment na kontrolę przychodzi jeszcze przed montażem płyt gipsowo-kartonowych. Wtedy można bez kucia ścian poprawić trasę kabla, wymienić uszkodzony odcinek i przenieść puszkę w dostępne miejsce. Po zabudowie każda poprawka staje się droższa i bardziej uciążliwa.
- Sprawdź, czy przewody nie są przygniecione przez profile, wełnę lub elementy więźby.
- Zabezpiecz przejścia przez drewno i metal przed przetarciem.
- Nie chowaj połączeń w miejscach, do których nie będzie dostępu serwisowego.
- Dobierz osprzęt o odpowiednim stopniu ochrony, szczególnie w nieogrzewanej części poddasza.
- Usuń przyczynę przecieku lub kondensacji przed wykonaniem końcowego pomiaru.
- Zostaw dokumentację tras przewodów, zdjęcia instalacji i opis obwodów w rozdzielnicy.
Sama izolacja termiczna nie niszczy automatycznie kabli, ale sposób jej ułożenia ma znaczenie. Przewód powinien mieć właściwy typ, przekrój i zabezpieczenie, a jego prowadzenie musi uwzględniać temperaturę oraz warunki wskazane przez producenta. Szczególną ostrożność zachowuję przy przewodach prowadzonych blisko opraw oświetleniowych, kominów i urządzeń grzewczych.
Po zakończeniu zabudowy dobrze jest sprawdzić, czy nie doszło do przewiercenia albo przecięcia przewodu podczas montażu. Kontrola przed zamknięciem oraz kontrola końcowa wzajemnie się uzupełniają. Pierwsza ocenia jakość wykonania, druga potwierdza stan gotowej instalacji.
Kiedy zlecić kontrolę i co wynika z przepisów
Pomiar jest potrzebny przy nowej instalacji, przebudowie poddasza, wymianie przewodów i po zalaniu. Zleciłbym go również wtedy, gdy pojawiają się samoczynne wyłączenia zabezpieczeń, zapach przegrzanej izolacji, migotanie oświetlenia albo wilgoć w pobliżu puszek.
Prawo budowlane przewiduje kontrolę instalacji elektrycznej co najmniej raz na 5 lat. W jej zakresie znajduje się między innymi sprawdzenie oporności izolacji przewodów, uziemień, osprzętu i środków ochrony przeciwporażeniowej. Taki termin nie zastępuje jednak pomiaru odbiorczego po remoncie ani kontroli po awarii.
W praktyce nie czekałbym pięciu lat, jeżeli poddasze zmieniło sposób użytkowania. Pokój, biuro czy łazienka na poddaszu mają inne obciążenia niż nieużywany strych, a dołożenie gniazd, klimatyzatora lub ogrzewania może wymagać osobnego obwodu i ponownego sprawdzenia zabezpieczeń.
Bezpieczne poddasze zaczyna się przed położeniem ostatniej płyty
Najprostsza zasada brzmi tak: najpierw usuń wilgoć i błędy montażowe, potem oceniaj wynik pomiaru. Wysoka wartość jest dobrym znakiem, ale bezpieczeństwo zależy także od poprawnych połączeń, uziemienia, zabezpieczeń nadprądowych i ochrony przeciwporażeniowej.
Jeśli modernizujesz poddasze, zaplanuj pomiar w harmonogramie prac, zachowaj protokół i sfotografuj trasy przewodów przed zabudową. Ten niewielki krok może oszczędzić później kosztownego demontażu skosów, a przede wszystkim daje pewność, że nowa aranżacja nie została zbudowana na instalacji, której stan pozostaje niewiadomą.
