Wybór odpowiedniego przewodu elektrycznego do zasilania i sterowania roletami zewnętrznymi to kluczowy etap planowania instalacji. Nie jest to zadanie tak skomplikowane, jak mogłoby się wydawać, ale wymaga zwrócenia uwagi na kilka istotnych parametrów. Jako doświadczony fachowiec wiem, jak ważne jest, aby od samego początku postawić na rozwiązania, które zapewnią bezpieczeństwo, niezawodność i funkcjonalność przez długie lata. Ten artykuł dostarczy Ci precyzyjnych, technicznych wskazówek dotyczących wyboru odpowiedniego przewodu elektrycznego do zasilania i sterowania roletami zewnętrznymi. Dowiesz się, jaki typ przewodu, liczba żył i przekrój są optymalne dla różnych systemów sterowania, co pozwoli Ci na bezpieczne i funkcjonalne zaplanowanie instalacji.
Wybór przewodu do rolet zewnętrznych: 3x1,5 mm² to najczęściej uniwersalne i bezpieczne rozwiązanie
- Standardowe silniki 230V wymagają przewodu 3-żyłowego (L, N, PE).
- Najczęściej zalecany przekrój żyły to 1,5 mm² bezpieczny i wystarczający dla większości silników roletowych o mocy do 150-200W.
- Do instalacji podtynkowej wybierz przewód typu YDYp (płaski) lub YDY (okrągły).
- Dla sterowania radiowego lub Smart Home nadal potrzebne jest zasilanie 3x1,5 mm² bezpośrednio do silnika/modułu, bez prowadzenia do włącznika.
- Kluczowe jest prawidłowe podłączenie żyły ochronnej (PE) oraz zabezpieczenie instalacji wyłącznikiem nadprądowym (np. B10) i różnicowoprądowym.
- Unikaj zbyt krótkich odcinków kabla przy puszce i braku żyły PE.
Dlaczego odpowiedni kabel do rolety to podstawa bezpieczeństwa i trwałości?
Bezpieczeństwo instalacji a rola odpowiedniego przewodu
Kiedy mówimy o instalacjach elektrycznych, bezpieczeństwo zawsze powinno być na pierwszym miejscu. W przypadku rolet zewnętrznych, które zazwyczaj pracują na napięciu 230V, wybór odpowiedniego przewodu jest absolutnie kluczowy. Nieodpowiedni kabel to prosta droga do potencjalnych problemów, a nawet zagrożeń. Pamiętajmy, że to właśnie przewód jest łącznikiem między zasilaniem a urządzeniem, a jego parametry muszą być dopasowane do obciążenia i warunków pracy. Szczególnie ważna jest niezastąpiona rola żyły ochronnej (PE), która w razie wystąpienia awarii chroni nas przed porażeniem prądem. Jest to podstawowy element zabezpieczający, o którym nigdy nie wolno zapominać.
Jak zły kabel może wpłynąć na działanie i żywotność silnika rolety?
Użycie przewodu o niewłaściwych parametrach, na przykład o zbyt małym przekroju żył, może prowadzić do szeregu negatywnych konsekwencji. Silnik rolety, próbując pobrać wymaganą moc, może napotkać na zwiększony opór w cienkim kablu. Skutkuje to spadkami napięcia, które nie tylko mogą powodować nieprawidłowe działanie mechanizmu (np. wolniejsze opuszczanie czy podnoszenie), ale przede wszystkim prowadzą do przegrzewania się przewodu. Długotrwałe narażenie na podwyższoną temperaturę skraca żywotność zarówno samego kabla, jak i silnika, a w skrajnych przypadkach może nawet stanowić ryzyko pożaru. Dlatego tak ważne jest, by dobrać kabel z odpowiednim zapasem.
Planowanie na lata: Przewód, który obsłuży przyszłe modernizacje
W dzisiejszych czasach technologia rozwija się w zawrotnym tempie. Systemy sterowania roletami również ewoluują od prostych włączników, przez sterowanie radiowe, po zaawansowane rozwiązania inteligentnego domu. Decydując się na instalację elektryczną, warto myśleć perspektywicznie. Wybór przewodu o nieco większych parametrach niż absolutne minimum (np. 1,5 mm² zamiast 1,0 mm²) może okazać się inwestycją, która zaprocentuje w przyszłości. Dzięki temu, nawet jeśli za kilka lat zdecydujesz się na modernizację systemu sterowania, nie będziesz musiał kopać w ścianach i wymieniać całego okablowania. Dobry kabel to taki, który posłuży nie tylko teraz, ale i w przyszłości.
Jakie parametry kabla są kluczowe przy wyborze?
Przekrój żyły czy standardowe 1,5 mm² to zawsze najlepszy wybór?
Przekrój żyły to jeden z najważniejszych parametrów przewodu. Określa on, ile prądu kabel jest w stanie bezpiecznie przewodzić bez nadmiernego nagrzewania się. Dla większości standardowych silników rolet zewnętrznych, które zazwyczaj pracują z mocą do 150-200W przy napięciu 230V, powszechnie zalecanym i w pełni wystarczającym przekrojem żyły jest 1,5 mm². Jest to standardowy przekrój stosowany w instalacjach domowych, co ułatwia ujednolicenie materiałów. Choć teoretycznie możliwe jest zastosowanie mniejszych przekrojów, 1,5 mm² stanowi bezpieczny margines i jest bardziej przyszłościowym wyborem, minimalizując ryzyko przegrzewania i spadków napięcia.
Liczba żył (3, 4, a może 5?) od czego zależy i kiedy potrzebujesz więcej?
Liczba żył w przewodzie jest ściśle powiązana z typem sterowania roletą:
- Przewód 3-żyłowy (3x): To absolutny standard dla podłączenia jednego silnika rolety, który jest sterowany za pomocą klasycznego przełącznika klawiszowego typu "góra/dół". Taki przewód zawiera trzy niezbędne żyły: fazową (L), neutralną (N) oraz ochronną (PE).
- Przewód 4-żyłowy (4x): Czasami może być potrzebny przewód 4-żyłowy. Dzieje się tak w przypadku specyficznych typów przełączników, które wymagają dodatkowego przewodu do realizacji funkcji sterowania, lub gdy planujemy sterowanie grupowe kilkoma roletami za pomocą jednego włącznika. Dodatkowa żyła może być również wykorzystana w bardziej zaawansowanych systemach.
- Przewód 5-żyłowy (5x): Przewód 5-żyłowy jest zarezerwowany dla najbardziej złożonych systemów sterowania, które potrzebują dodatkowych sygnałów sterujących lub komunikacyjnych. W przypadku standardowych rolet zewnętrznych rzadko kiedy jest on konieczny.

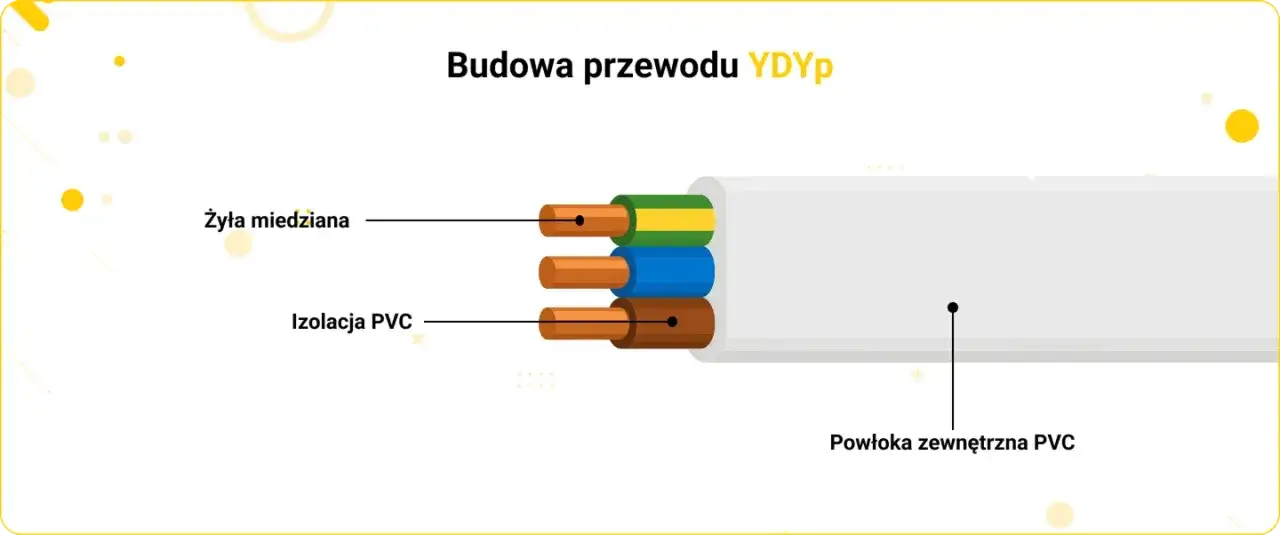

Typ przewodu (YDYp, YDY, OMY) rozszyfrowujemy skróty i wskazujemy faworyta do instalacji podtynkowej
Na rynku dostępnych jest kilka typów przewodów, z których każdy ma swoje przeznaczenie. Najczęściej rekomendowanymi do instalacji wewnątrz budynków, szczególnie podtynkowych, są przewody typu YDYp i YDY. Oba typy składają się z żył miedzianych, jednodrutowych, pokrytych izolacją polwinitową. Różnią się kształtem YDYp jest płaski, co ułatwia jego układanie pod tynkiem, natomiast YDY ma przekrój okrągły. Jeśli natomiast instalacja nie jest prowadzona pod tynkiem, a na przykład w listwach czy korytkach kablowych, stosuje się przewody OMY, które zazwyczaj są bardziej elastyczne i mają żyły wielodrutowe (linkę). Do instalacji podtynkowej, która jest najczęściej wybieraną opcją w przypadku rolet, zdecydowanie polecam przewody YDYp lub YDY ze względu na ich przeznaczenie i łatwość montażu.
| Typ przewodu | Charakterystyka | Zastosowanie |
|---|---|---|
| YDYp | Płaski, żyły miedziane, jednodrutowe, izolacja polwinitowa | Instalacje podtynkowe (np. pod tynkiem, w bruzdach) |
| YDY | Okrągły, żyły miedziane, jednodrutowe, izolacja polwinitowa | Instalacje podtynkowe (np. pod tynkiem, w rurkach instalacyjnych) |
| OMY | Okrągły, żyły miedziane, wielodrutowe (linka), izolacja polwinitowa | Instalacje natynkowe (np. w listwach, korytkach kablowych) |
Rolety sterowane klasycznym włącznikiem jaki kabel wybrać?
Dlaczego przewód 3x1,5 mm² to najczęstsza i najbezpieczniejsza odpowiedź?
Jeśli Twoje rolety mają być sterowane za pomocą tradycyjnego, dwuklawiszowego włącznika (pozwalającego na podnoszenie i opuszczanie), to odpowiedź jest prosta i jednoznaczna: potrzebujesz przewodu 3x1,5 mm². Ten standardowy wybór zapewnia wszystko, co niezbędne żyłę fazową (L) do zasilania, neutralną (N) do zamknięcia obwodu oraz kluczową żyłę ochronną (PE) dla bezpieczeństwa. Przekrój 1,5 mm² jest w tym przypadku optymalny, gwarantując bezpieczne działanie bez ryzyka przegrzewania się instalacji.
Schemat podłączenia: Jak poprowadzić kabel od puszki do włącznika?
Podłączenie rolety sterowanej klasycznym włącznikiem jest zazwyczaj realizowane w następujący sposób: przewód zasilający (z rozdzielnicy lub puszki) biegnie do miejsca, gdzie zamontowany jest włącznik roletowy. Następnie od tego włącznika prowadzimy kolejny przewód do silnika rolety znajdującego się w jej obudowie. Kluczowe jest tutaj prawidłowe podłączenie wszystkich trzech żył fazowej, neutralnej i ochronnej zarówno przy włączniku, jak i przy silniku. Pamiętaj, aby zapewnić odpowiedni zapas długości kabla w każdej z puszek.
Kiedy instalator może zasugerować przewód 4-żyłowy i czy warto się na to zgodzić?
Choć 3x1,5 mm² jest standardem, zdarzają się sytuacje, gdy instalator może zaproponować przewód 4-żyłowy. Może to być związane z zastosowaniem specyficznego modelu włącznika, który wymaga dodatkowej żyły do realizacji swoich funkcji, lub gdy planujesz w przyszłości sterowanie grupowe kilkoma roletami za pomocą jednego przycisku. Czasem dodatkowa żyła jest również wykorzystywana przez niektóre moduły dopuszkowe. Zgodzenie się na przewód 4-żyłowy, nawet jeśli obecnie nie jest w pełni wykorzystywany, może być mądrą decyzją z myślą o przyszłych modernizacjach i rozbudowie systemu.
Rolety radiowe i Smart Home czy przewód jest inny?
Prostsza instalacja, inne wymagania: Gdzie podłączyć zasilanie?
W przypadku rolet sterowanych radiowo, które posiadają wbudowany odbiornik, lub gdy decydujemy się na systemy inteligentnego domu z modułami dopuszkowymi (np. Z-Wave, Zigbee, WiFi), sposób prowadzenia przewodów ulega zmianie. Tutaj przewód zasilający nie biegnie już do włącznika na ścianie, ponieważ sterowanie odbywa się bezprzewodowo za pomocą pilota, aplikacji na smartfonie lub systemu automatyki domowej. Zasilanie musi być doprowadzone bezpośrednio do puszki rolety, gdzie znajduje się silnik lub moduł sterujący.
Przewód 3x1,5 mm² jako uniwersalne zasilanie dla nowoczesnych silników
Nawet jeśli korzystasz z najnowszych technologii sterowania radiowego czy systemów Smart Home, podstawowe wymagania dotyczące zasilania pozostają niezmienione. Do zapewnienia stałego dopływu energii elektrycznej do silnika rolety lub modułu sterującego nadal potrzebny jest przewód o odpowiednich parametrach. W większości przypadków będzie to standardowy przewód 3x1,5 mm², który dostarcza niezbędne napięcie 230V.
Jak przygotować instalację pod moduły dopuszkowe (np. Shelly, Fibaro)?
Przygotowanie instalacji pod moduły dopuszkowe wymaga kilku kluczowych kroków. Przede wszystkim należy doprowadzić do puszki, w której znajdzie się moduł (lub bezpośrednio do silnika, jeśli moduł jest wbudowany), standardowy przewód zasilający 3x1,5 mm². Zapewni on stałe zasilanie dla modułu sterującego. Pamiętaj, aby w puszce zostawić wystarczająco dużo miejsca na sam moduł oraz na bezpieczne wykonanie połączeń. Warto również zaplanować miejsce na ewentualny włącznik, który może służyć jako alternatywny sposób sterowania.
Montaż kabli do rolet unikaj tych błędów!
Błąd #1: Brak żyły ochronnej (PE) cichy zabójca bezpieczeństwa
To jest błąd, którego absolutnie nie można popełnić. Brak podłączenia żyły ochronnej (PE) to nie tylko naruszenie przepisów, ale przede wszystkim ogromne zagrożenie dla bezpieczeństwa użytkowników. Żyła PE jest kluczowa w przypadku awarii izolacji silnika odprowadza niebezpieczne napięcie do ziemi, chroniąc przed porażeniem. W żadnym wypadku nie wolno jej pomijać ani podłączać do innych żył. To podstawowy element systemu zabezpieczającego.
Błąd #2: Zbyt mały zapas kabla jak uniknąć problemów przy podłączaniu silnika?
Często spotykanym problemem jest pozostawienie zbyt krótkiego odcinka przewodu przy puszce rolety lub w miejscu montażu silnika. Kiedy przychodzi czas na podłączenie, okazuje się, że kabla brakuje, co prowadzi do frustracji, konieczności przedłużania go (co jest kolejnym potencjalnym punktem awarii) lub nawet wymiany całego przewodu. Zawsze zostawiaj rozsądny zapas kabla około 20-30 cm który ułatwi montaż i ewentualne przyszłe prace serwisowe.
Błąd #3: Niewłaściwe łączenie przewodów w puszce profesjonalne techniki dla amatorów
Sposób, w jaki łączymy przewody w puszkach instalacyjnych, ma bezpośredni wpływ na bezpieczeństwo i niezawodność całej instalacji. Luźne połączenia, nieprawidłowo skręcone przewody czy użycie nieodpowiednich złączek to prosta droga do problemów, iskrzenia, a nawet pożaru. Zdecydowanie polecam stosowanie profesjonalnych złączek, takich jak popularne i łatwe w użyciu złączki WAGO. Zapewniają one trwałe, bezpieczne i estetyczne połączenie, które jest kluczowe dla długotrwałej pracy instalacji.
Ostateczna checklista: Wybierz idealny przewód do rolet
Krótkie przypomnienie: Jaki kabel, do jakiego typu sterowania?
Podsumujmy najważniejsze informacje, aby ułatwić Ci podjęcie ostatecznej decyzji. Wybór odpowiedniego przewodu zależy głównie od sposobu sterowania roletą:
| Typ sterowania rolety | Zalecany przewód |
|---|---|
| Klasyczny włącznik klawiszowy (góra/dół) | 3x1,5 mm² (L, N, PE) |
| Sterowanie radiowe (silnik z wbudowanym odbiornikiem) | 3x1,5 mm² (L, N, PE) zasilanie do silnika/rolety |
| Sterowanie Smart Home (moduł dopuszkowy) | 3x1,5 mm² (L, N, PE) zasilanie do modułu/rolety |
| Zaawansowane systemy / sterowanie grupowe (opcjonalnie) | 4x1,5 mm² lub 5x1,5 mm² (w zależności od wymagań) |
Przeczytaj również: Roleta Rzymska DIY: Szyj i Montuj Samodzielnie - Poradnik
O czym jeszcze pamiętać przed zakupem, aby nie przepłacić i nie żałować?
- Certyfikaty i atesty: Zawsze sprawdzaj, czy przewód posiada odpowiednie certyfikaty bezpieczeństwa. To gwarancja, że spełnia wymagane normy.
- Renomowani producenci: Kupuj przewody od sprawdzonych producentów i w zaufanych sklepach. Jakość materiałów ma ogromne znaczenie.
- Dokładne pomiary: Zmierz dokładnie potrzebną długość, dodając niewielki zapas na ewentualne manewry podczas montażu. Lepiej mieć trochę za dużo niż za mało.
- Zgodność z normami: Upewnij się, że wybrany przewód jest zgodny z lokalnymi przepisami i normami dotyczącymi instalacji elektrycznych.
- Konsultacja z fachowcem: Jeśli masz jakiekolwiek wątpliwości, nie wahaj się skonsultować z wykwalifikowanym elektrykiem. Jego wiedza i doświadczenie mogą uchronić Cię przed kosztownymi błędami.
