Jaki kabel do rolet zewnętrznych? Wybierz idealny przewód!

Wybór odpowiedniego kabla do rolet zewnętrznych to pozornie drobny detal, który jednak ma ogromne znaczenie dla bezpieczeństwa i bezproblemowego działania całej instalacji. Niezależnie od tego, czy dopiero budujesz dom, przeprowadzasz remont, czy planujesz modernizację, prawidłowe okablowanie zapewni Ci spokój na lata i uchroni przed kosztownymi błędami. W tym artykule wyjaśnię, na co zwrócić uwagę, aby dobrać idealny przewód do Twoich rolet.

Dlaczego precyzyjny dobór kabla do rolet jest kluczowy?

Wybór odpowiedniego kabla do rolet zewnętrznych to fundament, na którym opiera się cała ich funkcjonalność i bezpieczeństwo. Zbyt cienki przewód może prowadzić do przegrzewania się, a w skrajnych przypadkach nawet do zwarcia, stwarzając realne zagrożenie pożarowe. Ponadto, niewłaściwy przekrój żyły może skutkować spadkami napięcia, co objawia się wolniejszą pracą silnika, a w dłuższej perspektywie może prowadzić do jego uszkodzenia. Prawidłowo dobrany kabel gwarantuje płynną i niezawodną pracę rolet przez wiele lat. To również inwestycja w przyszłość odpowiednie okablowanie ułatwia integrację z systemami inteligentnego domu i pozwala uniknąć kosztownych przeróbek w przyszłości. Nie zapominajmy też o aspektach estetycznych starannie zaplanowana instalacja to mniej widocznych przewodów i schludny wygląd wnętrza.

• Bezpieczeństwo: Minimalizujesz ryzyko przegrzewania, zwarcia i pożaru dzięki odpowiedniej obciążalności prądowej kabla.
• Funkcjonalność: Zapewniasz płynną pracę silnika bez spadków napięcia, co przekłada się na jego żywotność i komfort użytkowania.
• Oszczędność: Unikasz kosztów związanych z naprawą uszkodzeń spowodowanych niewłaściwym okablowaniem oraz przyszłych przeróbek instalacji.

Kluczowe parametry kabla: Twoja ściągawka przed zakupem

W większości przypadków dla standardowych silników roletowych zasilanych napięciem 230V w Polsce, "złotym standardem" jest przewód o przekroju żyły wynoszącym 1,5 mm². Jest to minimalny przekrój zgodny z obowiązującymi normami dla tego typu obwodów elektrycznych. Taki przekrój zapewnia bezpieczne przesyłanie prądu i unikanie nadmiernych spadków napięcia przy typowych długościach instalacji, które zazwyczaj nie przekraczają 20-30 metrów od rozdzielnicy do rolety. Jednakże, jeśli planujesz instalację na dłuższych odcinkach (powyżej 30 metrów) lub jeśli silniki roletowe, które wybrałeś, mają wyższą moc, zdecydowanie zaleca się zastosowanie przewodu o większym przekroju 2,5 mm². Zwiększony przekrój gwarantuje stabilne napięcie i zapobiega przegrzewaniu się kabla, co jest kluczowe dla długoterminowej niezawodności systemu.

Wybór odpowiedniej liczby żył w kablu jest ściśle powiązany z rodzajem sterowania, jaki planujesz zastosować. Oto podstawowe zasady:

• Kabel 3-żyłowy (L, N, PE): Ten typ kabla jest wystarczający w najprostszych konfiguracjach. Stosuje się go głównie do silników roletowych, które posiadają wbudowany odbiornik radiowy i są sterowane wyłącznie za pomocą pilota. Jest również odpowiedni, gdy sterownik dopuszkowy (np. radiowy) montowany jest bezpośrednio przy silniku, a nie ma potrzeby podłączania tradycyjnego przełącznika ściennego.
• Kabel 4-żyłowy (L, N, PE, sterujący góra/dół): To zdecydowanie najpopularniejszy wybór w przypadku standardowego sterowania roletami za pomocą przełącznika klawiszowego umieszczonego na ścianie. Cztery żyły pozwalają na przesyłanie sygnałów sterujących osobno dla podnoszenia i opuszczania rolety z przełącznika bezpośrednio do silnika.
• Kabel 5-żyłowy (L, N, PE, sterujący góra, sterujący dół): Ten wariant jest coraz częściej wybierany, szczególnie w nowym budownictwie, jako rozwiązanie przyszłościowe. Kabel 5-żyłowy otwiera drzwi do bardziej zaawansowanych możliwości. Umożliwia łatwą realizację sterowania grupowego (jednoczesne sterowanie kilkoma roletami), sterowania centralnego (jedna roleta lub grupa rolet sterowana z jednego punktu) oraz, co najważniejsze, bezproblemową integrację z systemami inteligentnego domu (Smart Home).

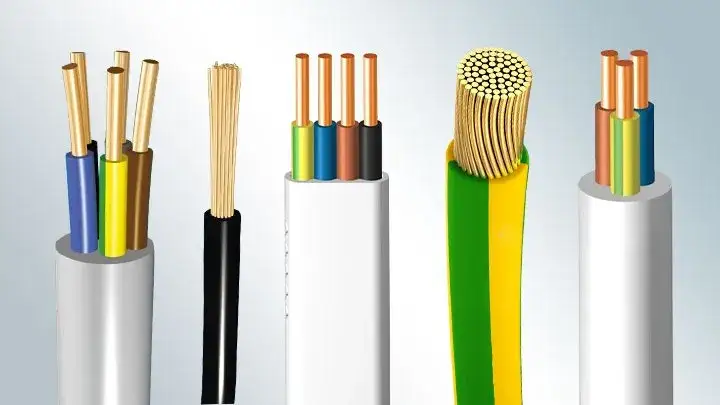

W instalacjach podtynkowych, które są najczęściej stosowane przy montażu rolet zewnętrznych, dominują dwa typy kabli: YDYp oraz YDY. Kabel YDYp charakteryzuje się płaskim profilem, co ułatwia jego ukrycie pod tynkiem i minimalizuje ryzyko uszkodzenia podczas prac budowlanych. Kabel YDY ma natomiast przekrój okrągły. Oba typy wykonane są z miedzi, co gwarantuje ich trwałość i niezawodność przewodzenia prądu. Najczęściej spotykanym wyborem do instalacji roletowych jest właśnie przewód YDYp, na przykład w wersji 4x1,5 mm² lub 5x1,5 mm², ze względu na jego łatwość montażu i dyskrecję pod tynkiem.

Jaki kabel do jakiego sterowania? Praktyczny przewodnik

Do klasycznego sterowania roletami za pomocą tradycyjnego przełącznika klawiszowego, umieszczonego na ścianie w wygodnym dla użytkownika miejscu, niezawodnym i najczęściej stosowanym wyborem jest przewód 4x1,5 mm². W tym układzie żyła L (faza) zasila silnik, żyła N (neutralna) stanowi powrotne połączenie obwodu, żyła PE (ochronna) zapewnia bezpieczeństwo poprzez uziemienie, a dwie pozostałe żyły sterujące służą do wysyłania sygnałów "góra" i "dół" do silnika, co pozwala na precyzyjne sterowanie jego pracą.

Jeśli zdecydowałeś się na silniki roletowe z wbudowanym odbiornikiem radiowym, które będziesz obsługiwał głównie za pomocą pilotów, wystarczający okaże się kabel 3-żyłowy. W tym przypadku doprowadzamy jedynie zasilanie: fazę (L), przewód neutralny (N) oraz przewód ochronny (PE). Jest to rozwiązanie optymalne, jeśli nie przewidujesz podłączenia żadnego przełącznika ściennego do sterowania tymi roletami, a cała komunikacja odbywa się drogą radiową.

Aby przygotować instalację na przyszłość i umożliwić łatwą integrację z systemami inteligentnego domu (Smart Home), najlepszym rozwiązaniem jest doprowadzenie do każdej puszki przełącznika przewodu 5-żyłowego (L, N, PE, sterujący góra, sterujący dół). Taka konfiguracja daje nam elastyczność w przyszłości pozwala na realizację sterowania grupowego, centralnego, a także na łatwe podłączenie inteligentnych przełączników czy modułów sterujących. Alternatywną, choć bardziej pracochłonną metodą, jest doprowadzenie osobnych przewodów od każdej rolety bezpośrednio do centralnej rozdzielni. Takie rozwiązanie, znane jako topologia gwiazdy, ułatwia zarządzanie całym systemem inteligentnego domu, ponieważ wszystkie moduły sterujące znajdują się w jednym miejscu.

Montaż krok po kroku: Jak prawidłowo poprowadzić przewody

Pierwszym i kluczowym etapem jest dokładne zaplanowanie trasy kabla. Przewód powinien być poprowadzony od rozdzielnicy elektrycznej, gdzie znajdzie się jego zabezpieczenie (wyłącznik nadprądowy), przez puszkę instalacyjną, w której umieszczony zostanie przełącznik lub moduł sterujący, aż do miejsca montażu silnika rolety. Starannie przemyślana trasa minimalizuje potrzebę stosowania długich odcinków kabla i ułatwia późniejsze prace instalacyjne.

Podczas układania kabli warto zwrócić uwagę na kilka praktycznych aspektów. W przypadku instalacji podtynkowej, kable prowadzone są w bruzdach w ścianie, a następnie przykrywane tynkiem. Ważne jest, aby bruzdy były odpowiednio głębokie i szerokie, aby pomieścić kabel bez ryzyka jego uszkodzenia. Jeśli stosujesz peszle ochronne (rury instalacyjne), upewnij się, że są one odpowiednio zamocowane i nie ulegną przesunięciu podczas tynkowania. Pamiętaj, że peszel dodatkowo chroni kabel przed uszkodzeniami mechanicznymi i ułatwia jego ewentualną wymianę w przyszłości.

Niezwykle istotne jest pozostawienie odpowiedniego zapasu kabla w miejscach połączeń. Przy silniku rolety zaleca się pozostawienie około 50 cm luźnego przewodu. Taki zapas znacznie ułatwia podłączenie silnika, a także daje swobodę podczas ewentualnych prac serwisowych czy wymiany komponentów w przyszłości. Podobnie, stosowanie głębokich puszek instalacyjnych pod przełączniki czy moduły sterujące jest kluczowe zapewnia wystarczająco dużo miejsca na schludne ułożenie przewodów i komfortowe wykonanie połączeń elektrycznych.

Najczęstsze błędy w instalacji elektrycznej rolet

1. Zastosowanie kabla o zbyt małym przekroju: Użycie przewodu o przekroju mniejszym niż zalecany (np. 0,75 mm² zamiast 1,5 mm²) może prowadzić do przegrzewania się żył, znaczących spadków napięcia, co objawia się słabszą pracą silnika, a w skrajnych przypadkach może skutkować jego trwałym uszkodzeniem lub nawet pożarem.
2. Błędne podłączenie przewodów sterujących: Pomylenie żył odpowiedzialnych za podnoszenie i opuszczanie rolety lub nieprawidłowe podłączenie ich do silnika czy przełącznika spowoduje, że roleta nie będzie działać zgodnie z oczekiwaniami, może się zacinać lub całkowicie odmówić posłuszeństwa.
3. Niewłaściwe ustawienie wyłączników krańcowych w silniku: Każdy silnik roletowy posiada mechaniczne lub elektroniczne wyłączniki krańcowe, które zatrzymują ruch rolety po osiągnięciu skrajnych położeń (góra/dół). Ich nieprawidłowe ustawienie może skutkować zacinaniem się pancerza rolety, uszkodzeniem mechanizmu lub niepełnym otwieraniem/zamykaniem.
4. Zbyt krótki zapas kabla i brak puszek instalacyjnych: Pozostawienie minimalnego zapasu kabla przy silniku (mniej niż ok. 50 cm) utrudnia montaż i serwis. Brak odpowiednio głębokich puszek instalacyjnych powoduje ściskanie przewodów, co zwiększa ryzyko ich uszkodzenia i utrudnia późniejsze prace.
5. Ignorowanie oddzielnego zabezpieczenia w rozdzielnicy: Obwód zasilający rolety powinien być chroniony osobnym wyłącznikiem nadprądowym o odpowiednio dobranym prądzie znamionowym. Brak takiego zabezpieczenia lub stosowanie zbyt dużego bezpiecznika nie chroni instalacji przed przeciążeniem i zwarciem. Dodatkowo, zaleca się stosowanie wyłącznika różnicowoprądowego (RCD) dla zwiększenia bezpieczeństwa użytkowników.

Twoja checklista wyboru idealnego kabla do rolet

• Sprawdź typ sterowania: Zastanów się, czy rolety będą sterowane pilotem, przełącznikiem ściennym, czy planujesz integrację z systemem Smart Home. To kluczowe dla określenia potrzebnej liczby żył.
• Oceń odległość i moc silnika: Zmierz odległość od rozdzielnicy do najdalszej rolety. Jeśli jest większa niż 30 metrów lub silniki są mocniejsze, rozważ kabel o przekroju 2,5 mm². W standardowych warunkach wystarczy 1,5 mm².
• Wybierz odpowiedni typ kabla: Do instalacji podtynkowych najczęściej wybieraj kable YDYp (płaski) lub YDY (okrągły). Upewnij się, że żyły wykonane są z miedzi to gwarancja trwałości i dobrego przewodzenia.
