Jak podłączyć bezpiecznik B16 - Instrukcja i najczęstsze błędy

W rozdzielnicy nie chodzi o samo „wpięcie” aparatu, ale o to, czy cały obwód będzie pracował bezpiecznie i zgodnie z projektem. Poniżej wyjaśniam, jak podłączyć bezpiecznik b16, czyli w praktyce wyłącznik nadprądowy o charakterystyce B, oraz na co patrzeć przy doborze, montażu i pierwszym uruchomieniu. To ważne zwłaszcza wtedy, gdy zabezpieczenie ma chronić oświetlenie, gniazda albo nowy obwód po remoncie.

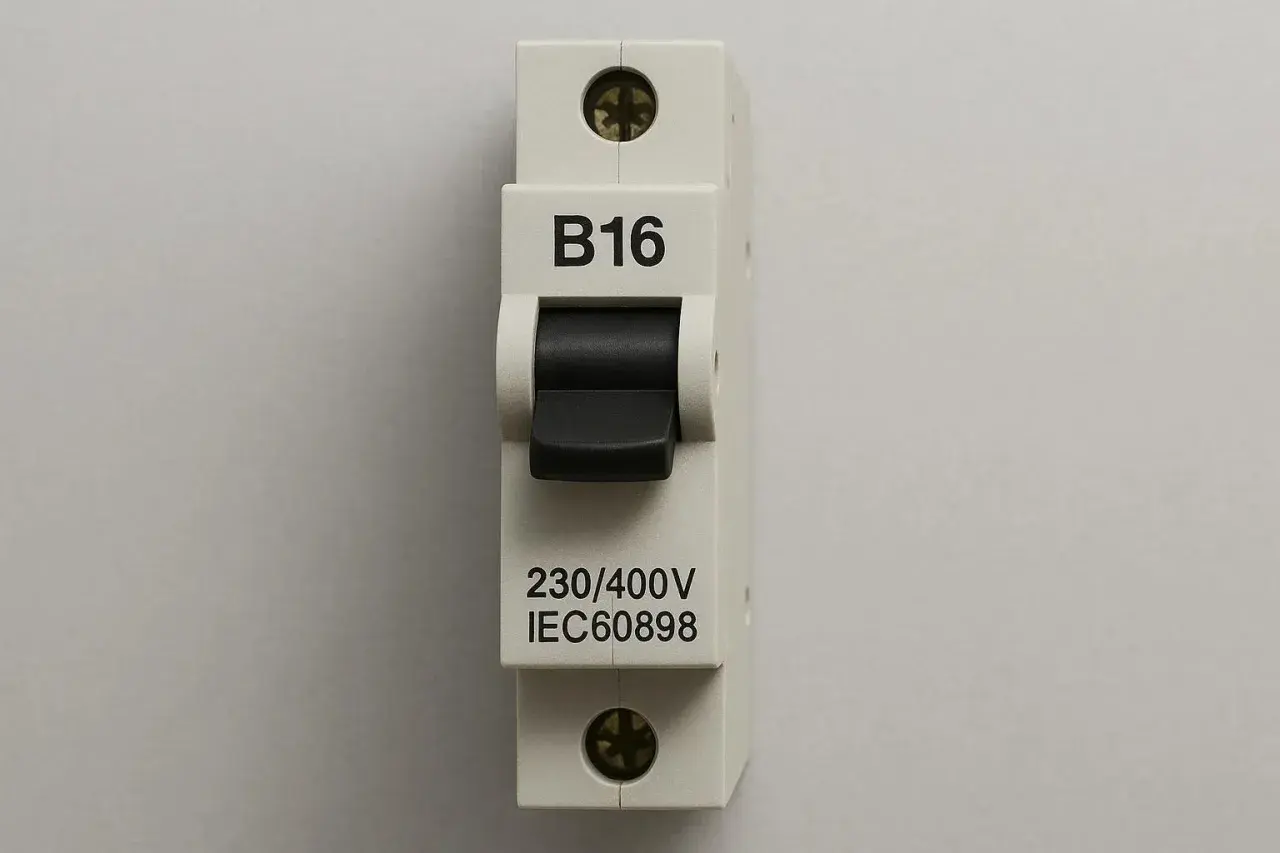

Co oznacza B16 i kiedy taki wyłącznik ma sens

B16 to nie „magiczny bezpiecznik do wszystkiego”, tylko konkretny wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce B. W praktyce oznacza to, że dobrze znosi normalną pracę obwodu, ale szybciej reaguje na prądy zwarciowe niż aparaty o wyższej charakterystyce rozruchowej. Dla instalatora i dla właściciela mieszkania ważne jest jedno: B16 ma chronić przewód i obwód, a nie zastępować dobór pod konkretne urządzenia.

Ja patrzę na ten aparat w dwóch wymiarach. Po pierwsze, jest to zabezpieczenie dla obwodów, w których nie ma dużych prądów startowych, więc często trafia do oświetlenia i zwykłych gniazd. Po drugie, przy napięciu 230 V daje on obciążenie rzędu 3680 W, ale to wartość teoretyczna, a nie sygnał, że można bez końca pracować na granicy możliwości. Jeśli do jednego obwodu trafiają czajnik, ekspres, grzejnik i kilka zasilaczy, B16 zaczyna mieć bardzo mało rezerwy.

W dokumentacjach Hager i Eaton B16 jest opisywany jako standardowy wybór dla obwodów oświetleniowych i gniazdowych, ale to nie zwalnia z dopasowania go do konkretnego przewodu i konkretnego obciążenia. Z tego powodu zawsze sprawdzam też, czy potrzebny jest wariant 1P, 1P+N albo 3P, bo to już zależy od układu całej instalacji, a nie od samej literki „B”.

Przeczytaj również: Na jakiej wysokości zamontować telewizor? Sprawdź idealną wysokość

Jaki wariant wybrać do mieszkania

• 1P zajmuje zwykle 1 moduł i chroni pojedynczy tor fazowy w obwodzie jednofazowym.
• 1P+N zajmuje zwykle 2 moduły i jest wygodny tam, gdzie chcesz mieć rozłączany także tor neutralny zgodnie z projektem.
• 3P stosuje się w obwodach trójfazowych, na przykład przy większych odbiornikach lub wydzielonych liniach technicznych.

Zanim przejdę do samego montażu, trzeba jeszcze sprawdzić, czy obwód i rozdzielnica w ogóle są przygotowane na taki aparat, bo tu najłatwiej popełnić błąd jeszcze przed dotknięciem przewodów.

Zanim zaczniesz montaż sprawdź rozdzielnicę i obwód

Ja zawsze zaczynam od bezpieczeństwa, a dopiero potem patrzę na sam aparat. Przy pracy w rozdzielnicy najważniejsze są trzy rzeczy: odłączenie zasilania, potwierdzenie braku napięcia i upewnienie się, że dobór zabezpieczenia pasuje do przewodu oraz rodzaju obciążenia. To brzmi banalnie, ale właśnie tu dzieje się najwięcej błędów.

W kartach katalogowych wielu wyłączników B16 spotkasz konkretne momenty dokręcania, na przykład 2,8 Nm w części modeli Hager. To dobra przypominajka, że nie ma jednego uniwersalnego „na wyczucie” - każda seria ma własne wymagania. Jeśli na etapie sprawdzania widzisz ślady przegrzania, nadtopioną izolację albo luźne mostki, montaż trzeba zatrzymać i najpierw uporządkować sam obwód.

Gdy wszystko jest zweryfikowane, można przejść do samego osadzenia aparatu i podłączenia przewodów, ale bez pośpiechu i bez skrótów myślowych.

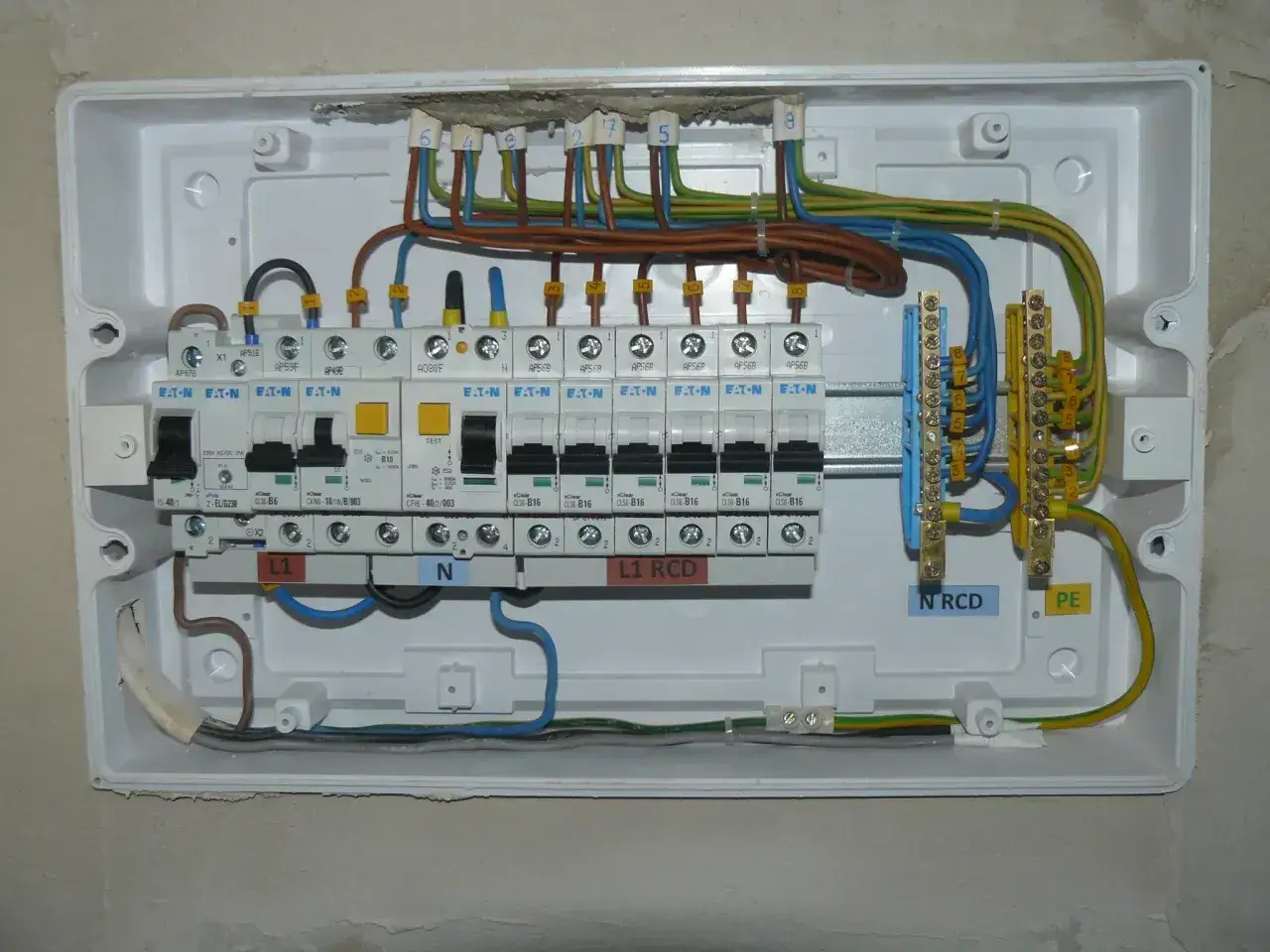

Jak wygląda poprawny montaż na szynie DIN

Sama szyna DIN to po prostu standardowy profil montażowy w rozdzielnicy, na którym osadza się aparaty modułowe. W praktyce montaż B16 nie polega na „wciśnięciu kabla i zamknięciu drzwiczek”, tylko na spokojnym ułożeniu całego toru zasilania: od zaczepu na szynie, przez zaciski, aż po końcowe sprawdzenie pracy dźwigni i opisanie obwodu.

1. Wyłącz zasilanie całego obwodu i potwierdź brak napięcia odpowiednim miernikiem. To pierwszy krok, którego nie da się zastąpić samym przełączeniem klawisza.
2. Sprawdź układ zacisków na obudowie. Nie każdy model ma identyczny kierunek zasilania albo identyczny układ torów, więc nie montuje się go „na pamięć”.
3. Osadź aparat na szynie DIN tak, aby siedział równo i stabilnie. Jeśli wyłącznik ma dodatkowy zatrzask lub kilka pozycji klipsa, ustaw go zgodnie z instrukcją producenta.
4. Wprowadź przewody do odpowiednich zacisków. Izolacja nie powinna wchodzić pod śrubę, a odizolowana żyła musi być wsunięta na pełną głębokość.
5. Dokręć zaciski momentem z dokumentacji. To nie jest detal techniczny „dla perfekcjonistów”, tylko warunek stabilnego kontaktu i braku grzania.
6. Jeśli używasz szyny grzebieniowej, dopasuj ją do rozstawu i typu aparatu. Niedopasowany mostek potrafi wygenerować więcej problemów niż sam wyłącznik.
7. Zamknij rozdzielnicę, opisz obwód i wykonaj próbne załączenie. Na tym etapie sprawdzasz już nie montaż „na sucho”, tylko realną pracę obwodu.

Warto jeszcze pamiętać o jednej rzeczy: część modeli dopuszcza zasilanie z góry i z dołu, a część ma preferowany układ zacisków lub określony sposób podłączenia do szyny grzebieniowej. Dlatego nie zakładaj, że każdy B16 podłącza się identycznie. Jeśli producent przewidział oba kierunki zasilania, i tak trzymaj spójny układ w całej rozdzielnicy, bo późniejszy serwis będzie po prostu łatwiejszy.

Po zrobieniu montażu nie zostawiam sprawy bez kontroli, bo właśnie po załączeniu wychodzą błędy, których nie widać na pierwszy rzut oka.

Najczęstsze błędy, które robią więcej szkody niż sam montaż

W instalacjach elektrycznych najwięcej kłopotów powstaje nie przez sam aparat, tylko przez błędny kontekst jego użycia. B16 nie naprawia złego projektu obwodu, nie kompensuje uszkodzonego odbiornika i nie rozwiązuje problemu luźnych połączeń. Z mojego doświadczenia wynika, że właśnie przez to ludzie później bez potrzeby zmieniają zabezpieczenia, zamiast znaleźć prawdziwą przyczynę.

• Dobór „bo zawsze tak było” - jeśli obwód zasila coraz więcej urządzeń, dawny wybór może już nie mieć sensu.
• Zbyt mały albo zbyt duży moment dokręcenia - jeden kończy się grzaniem, drugi uszkodzeniem przewodu.
• Pomylenie zacisków - szczególnie przy modelach 1P+N, gdzie układ torów jest inny niż w zwykłym 1P.
• Brak zgodności z szyną grzebieniową - mostek ma pasować do konkretnej serii, a nie tylko „wyglądać podobnie”.
• Ignorowanie częstego wyzwalania po podłączeniu jednego sprzętu - to często sygnał uszkodzenia odbiornika albo zbyt dużego prądu rozruchowego, a nie „za słabego B16”.
• Mieszanie obwodów neutralnych - szczególnie w rozdzielnicach po modernizacji, gdzie ktoś dokłada nowy aparat do starego układu.

Jeżeli po montażu wyłącznik zaczyna działać niestabilnie, nie podnoś od razu amperażu. Najpierw sprawdź, co faktycznie jest podłączone do obwodu, jakie ma pobory i czy nie pojawia się problem z jednym konkretnym urządzeniem. To podejście oszczędza czas i zwykle prowadzi do właściwej diagnozy szybciej niż wymiana aparatu „na większy”.

Kiedy błędy są już wyeliminowane, zostaje ostatni etap: uruchomienie i krótki test, który mówi więcej niż samo spojrzenie na dźwignię.

Co sprawdzić po załączeniu zasilania

Ja po uruchomieniu patrzę nie tylko na to, czy aparat został w pozycji „ON”. Sprawdzam, czy obwód zachowuje się normalnie pod typowym obciążeniem i czy nic nie grzeje się nienaturalnie w pierwszych minutach pracy. Jeśli masz obwód jednofazowy 230 V, pamiętaj o punkcie odniesienia: 16 A to około 3,68 kW, ale bezpieczny zapas powinien być wyraźnie większy niż matematyczne maksimum.

• Załącz obciążenie stopniowo, a nie wszystko naraz, jeśli obwód obsługuje kilka urządzeń.
• Obserwuj, czy dźwignia nie wraca do pozycji wyłączonej bez wyraźnej przyczyny.
• Jeśli aparat jest częścią zestawu z różnicówką albo RCBO, wykonaj test przyciskiem testowym zgodnie z instrukcją urządzenia.
• Przy pierwszych minutach pracy zwróć uwagę na zapach przegrzanej izolacji, niepokojące buczenie albo lokalne grzanie przy zaciskach.
• Jeśli po podłączeniu konkretnego odbiornika zabezpieczenie wybija natychmiast, odłącz ten sprzęt i sprawdź go osobno.

W praktyce najbezpieczniejszy scenariusz jest prosty: najpierw lekki test, potem normalne obciążenie, a na końcu krótka kontrola pod kątem grzania i stabilności połączeń. Jeżeli wszystko działa poprawnie, warto od razu opisać obwód w rozdzielnicy, bo przy kolejnej awarii oszczędza to mnóstwo czasu. Zostaje jeszcze jedna ważna rzecz: kiedy sam B16 nie jest właściwą odpowiedzią na problem.

Kiedy B16 nie jest dobrym rozwiązaniem i trzeba spojrzeć szerzej

Wiele osób chce po prostu „włożyć mocniejszy bezpiecznik”, kiedy coś wybija. To zwykle zły kierunek. Jeżeli obwód ma duży prąd rozruchowy, to być może lepiej sprawdzi się inna charakterystyka, na przykład C, ale tylko po weryfikacji przewodów, obciążenia i całego projektu. Jeśli problemem jest bezpieczeństwo przeciwporażeniowe, samo B16 i tak nie wystarczy - wtedy potrzebny jest także właściwy układ ochrony różnicowoprądowej, a czasem wyłącznik łączony RCBO.

Na B16 trzeba też uważać w sytuacjach, gdy obwód robi się zbyt „gęsty” od urządzeń. Kuchnia, domowe biuro, oświetlenie dekoracyjne, zasilacze LED i sprzęty grzewcze potrafią złożyć się w jeden obwód, który na papierze wygląda dobrze, ale w codziennym użyciu pracuje za blisko granicy. Wtedy lepszym rozwiązaniem jest rozdzielenie odbiorów, a nie liczenie na to, że wyłącznik będzie znosił wszystko bez reakcji.

Jeżeli po montażu obwód dalej wyzwala albo zaciski się grzeją, nie traktuj tego jako drobnej niedogodności. To sygnał, że trzeba sprawdzić cały tor zasilania, a nie tylko sam aparat. Właśnie tak podchodzi się do B16 rozsądnie: jako do elementu większego układu, a nie do samodzielnej poprawki na skróty.

Poprawny montaż B16 zaczyna się od doboru właściwego wariantu, a kończy na sprawdzeniu obciążenia i jakości połączeń. Jeśli trzymasz się schematu producenta, kontrolujesz brak napięcia i nie ignorujesz objawów przegrzewania, wyłącznik nadprądowy będzie działał tak, jak powinien. Największą różnicę robi tu nie sama śrubka, tylko porządek w całym obwodzie i uczciwe sprawdzenie, czy to naprawdę jest właściwe zabezpieczenie dla danej instalacji.
