Wybór sposobu podłączenia bufora potrafi zdecydować o tym, czy ogrzewanie działa spokojnie, czy zaczyna często taktować, mieszać temperatury i generować niepotrzebne koszty. Wyjaśniam, czym różni się połączenie szeregowe od równoległego, kiedy każde z nich ma sens oraz na jakie błędy uważać przy budowie domu i modernizacji kotłowni.
Najważniejsza decyzja zależy od zadania, jakie ma spełniać bufor
- Połączenie szeregowe zwiększa pojemność wodną instalacji i zwykle upraszcza układ.
- Połączenie równoległe rozdziela hydraulicznie źródło ciepła od kilku obiegów grzewczych.
- Przy jednej instalacji podłogowej często wystarczy mały bufor szeregowy albo brak bufora.
- Przy grzejnikach, podłogówce, mieszaczach i strefach lepszy bywa układ równoległy.
- Nie istnieje uniwersalna zasada typu 10 lub 20 litrów na 1 kW. Najpierw trzeba sprawdzić wymagania źródła ciepła.
Na czym polega różnica między połączeniem szeregowym i równoległym

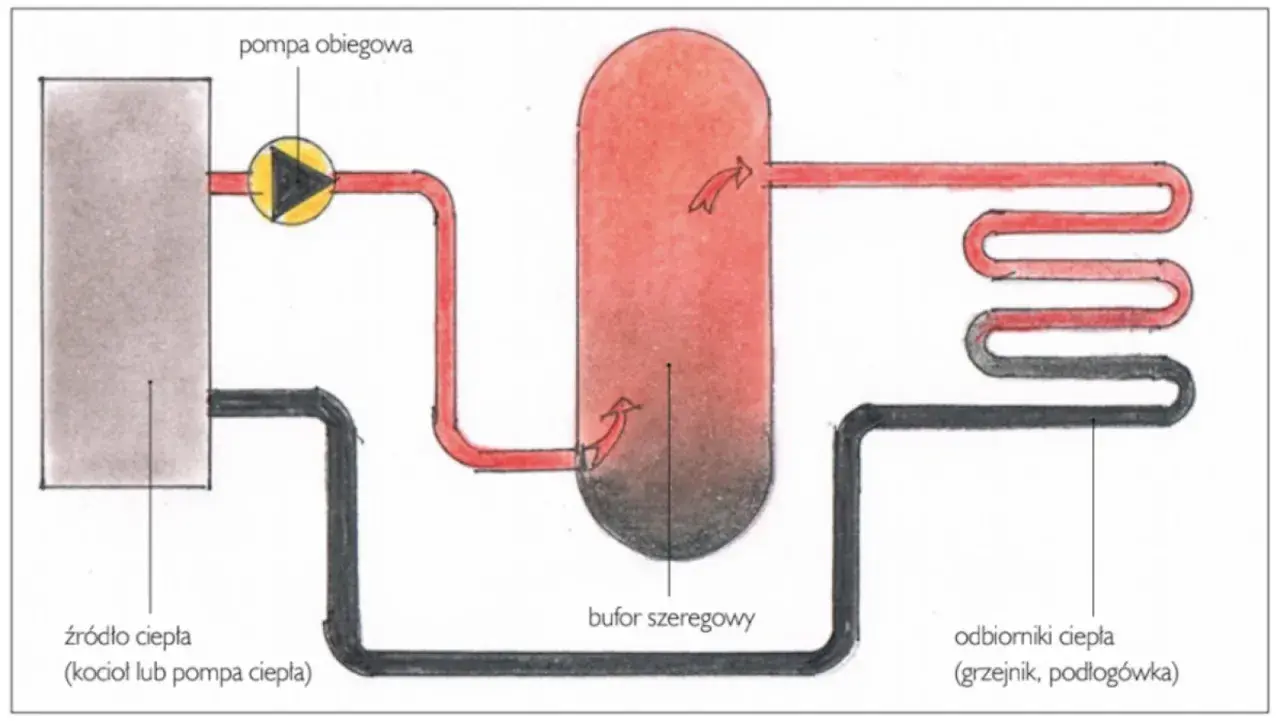

W układzie szeregowym bufor znajduje się w głównym torze przepływu. Woda ogrzana przez pompę ciepła lub kocioł przepływa przez zbiornik, a później trafia do instalacji albo wraca przez bufor do źródła. Zbiornik zwiększa wtedy zład wody, czyli ilość wody, którą instalacja może ogrzać i schłodzić.
Takie rozwiązanie nie zawsze oznacza intensywne magazynowanie energii. Bufor szeregowy często pełni przede wszystkim funkcję stabilizatora pracy źródła. Większa pojemność wodna może wydłużyć cykl pracy pompy ciepła i ograniczyć liczbę krótkich uruchomień sprężarki.

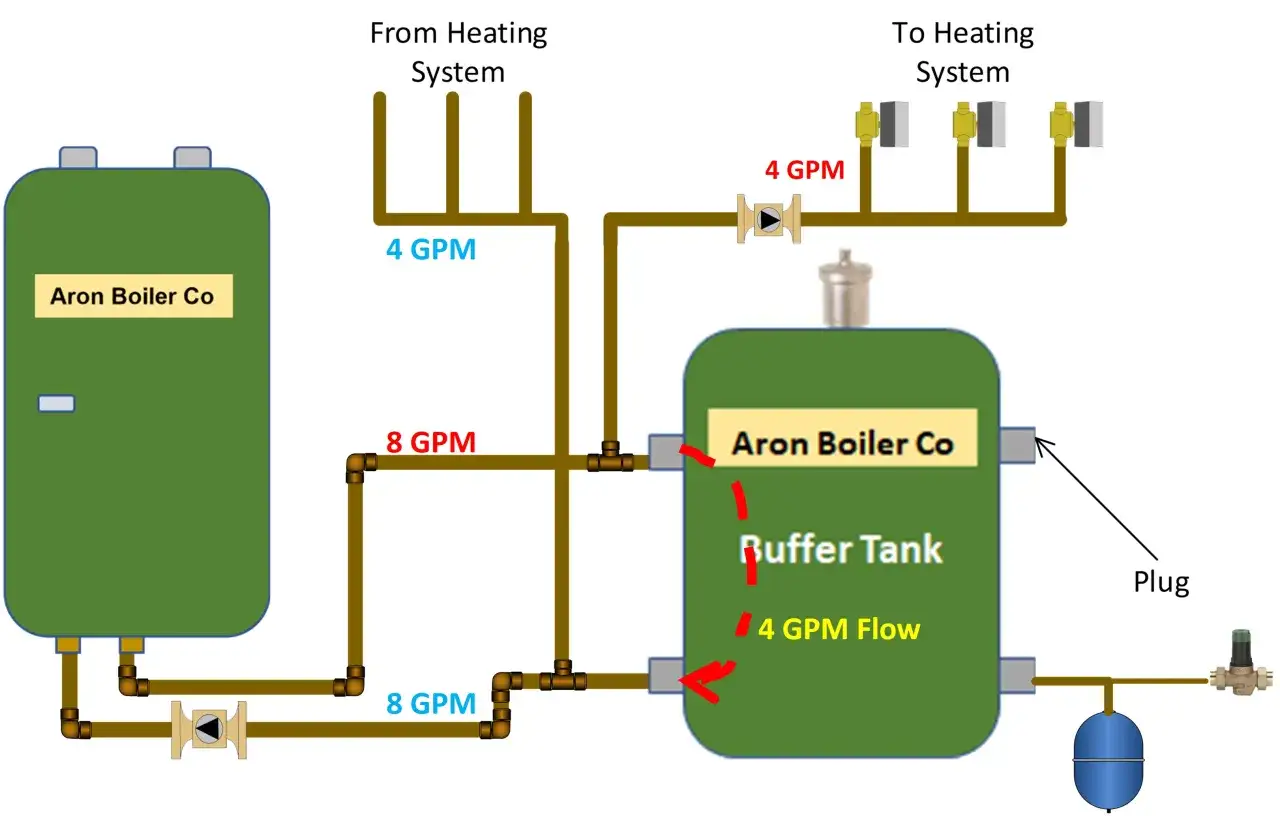

W wariancie równoległym bufor łączy obieg źródła ciepła z obiegiem odbiorników. Pompa po stronie źródła i pompy obiegowe instalacji mogą pracować z różnymi przepływami. Dlatego taki zbiornik działa również jako sprzęgło hydrauliczne, czyli punkt rozdzielenia dwóch obiegów.
| Kryterium | Bufor szeregowy | Bufor równoległy |
|---|---|---|
| Główna funkcja | Zwiększenie pojemności wodnej i stabilizacja pracy | Rozdzielenie hydrauliczne źródła i odbiorników |
| Typowa instalacja | Jeden obieg, głównie podłogówka, stały przepływ | Kilka obiegów, grzejniki, podłogówka, mieszacze |
| Liczba pomp | Często jedna główna pompa obiegowa | Zwykle pompa po stronie źródła i dodatkowe pompy obiegowe |
| Koszt i miejsce | Zazwyczaj niższy i prostszy montaż | Więcej armatury, przewodów i automatyki |
| Ryzyko | Problemy z przepływem przy zamykających się obiegach | Mieszanie wody i niepotrzebne podnoszenie temperatury zasilania |
W praktyce nie wybieram wariantu na podstawie samej pojemności zbiornika. Najpierw sprawdzam, co ma zostać rozwiązane: zbyt mały zład wody, częste taktowanie, różne temperatury obiegów czy może brak stabilnego przepływu.
Kiedy bufor szeregowy jest rozsądnym wyborem
Połączenie szeregowe dobrze pasuje do prostego systemu z jednym obiegiem grzewczym. Typowym przykładem jest nowy, dobrze ocieplony dom z ogrzewaniem podłogowym, bez wielu siłowników i bez rozbudowanych zaworów mieszających. W takim układzie liczy się przede wszystkim stały przepływ oraz odpowiednia minimalna pojemność wodna.
Bufor może też pomóc wtedy, gdy pompa ciepła jest przewymiarowana względem aktualnego zapotrzebowania budynku. Nie traktowałbym go jednak jako lekarstwa na źle dobrane urządzenie. Zbyt duży zbiornik zwiększa straty postojowe, zajmuje miejsce i może wydłużać nagrzewanie instalacji.
Prosta instalacja z ogrzewaniem podłogowym
Przy jednej pompie obiegowej i równomiernie pracującej podłogówce bufor szeregowy zwykle sprawia mniej problemów niż rozbudowany układ równoległy. Przepływ jest czytelny, automatyka prostsza, a liczba elementów mogących się rozregulować mniejsza.
Jeżeli wszystkie pętle podłogowe mogą zostać zamknięte przez siłowniki, trzeba zapewnić źródłu minimalny przepływ. Pomaga w tym odpowiednio ustawiony bypass, zawór różnicowy albo pozostawienie części obiegu stale otwartej, zależnie od wymagań konkretnego urządzenia.
Jaką energię naprawdę przechowuje bufor
Pojemność zbiornika łatwo przecenić. Przybliżoną ilość zgromadzonego ciepła można obliczyć ze wzoru: Q = 0,001163 × V × ΔT, gdzie V oznacza objętość w litrach, a ΔT różnicę temperatur w stopniach Celsjusza.
- Bufor 100 l przy różnicy temperatur 10°C przechowuje około 1,16 kWh.
- Bufor 300 l przy tej samej różnicy przechowuje około 3,49 kWh.
- Bufor 500 l przy różnicy 20°C to około 11,6 kWh.
Te wartości pokazują, że niewielki bufor szeregowy nie jest wielogodzinnym magazynem energii. Jego zadaniem jest częściej uspokojenie pracy instalacji niż ogrzewanie domu przez cały wieczór bez uruchamiania źródła.
W jakich instalacjach lepiej sprawdza się wariant równoległy
Połączenie równoległe wybieram wtedy, gdy instalacja ma kilka niezależnych obiegów albo różne wymagania dotyczące przepływu. Dotyczy to między innymi domu z podłogówką na parterze, grzejnikami na poddaszu, dodatkowym obiegiem garażowym i zaworami mieszającymi.
W takim układzie obiegi mogą pobierać tyle wody, ile potrzebują, a pompa ciepła pracuje po swojej stronie hydraulicznej. To szczególnie ważne, gdy część pomieszczeń jest sterowana termostatami i przepływ w instalacji często się zmienia.
Grzejniki i podłogówka w jednym domu
Grzejniki często potrzebują wyższej temperatury zasilania niż ogrzewanie podłogowe. Bufor równoległy z odpowiednio dobranymi pompami i zaworami mieszającymi ułatwia obsługę takich obiegów. Nie oznacza to jednak, że sam zbiornik rozwiąże każdy problem z temperaturą.
Źle ustawiony przepływ może powodować mieszanie wody w buforze i podawanie do instalacji temperatury niższej, niż zakłada projekt. W efekcie pompa ciepła pracuje dłużej, a komfort cieplny w pomieszczeniach spada. Dlatego ważniejsze od samego schematu jest zrównoważenie hydrauliczne, czyli dopasowanie przepływów do potrzeb każdego obiegu.
Instalacja z kotłem na paliwo stałe
Kocioł na drewno lub inne paliwo stałe pracuje porcjami i nie zawsze można szybko ograniczyć jego moc. Bufor pozwala odebrać nadmiar energii i wykorzystać ją później, ale sposób podłączenia musi uwzględniać ochronę kotła przed zbyt chłodnym powrotem.
W tym przypadku potrzebny jest zwykle zawór temperaturowy albo grupa ładująca. Jeżeli temperatura powrotu jest za niska, w kotle może występować kondensacja, korozja i osadzanie zanieczyszczeń. Tu nie eksperymentowałbym ze schematem znalezionym przypadkowo w internecie, tylko trzymał się instrukcji kotła i projektu instalacji.
Przeczytaj również: Obrys budynku - Jak go liczyć i dlaczego jest kluczowy?
Pompa ciepła i kilka stref grzewczych
Przy pompie ciepła równoległy bufor może być uzasadniony, gdy występują różne pompy, mieszacze lub obiegi o zmiennym przepływie. Przy jednej, dobrze zaprojektowanej instalacji niskotemperaturowej często nie jest potrzebny albo wystarczy wariant szeregowy o niewielkiej pojemności.
Najważniejsza pozostaje instrukcja producenta. Poszczególne pompy ciepła mają wymagania dotyczące minimalnego przepływu i minimalnej objętości wody, a ich złamanie może oznaczać błędy pracy, hałas lub problemy z gwarancją.
Jak wybrać połączenie bez zgadywania
Przed zamówieniem bufora zebrałbym kilka informacji o instalacji. Sama moc pompy ciepła albo kotła nie wystarcza, ponieważ równie ważne są przepływy, sposób sterowania oraz liczba obiegów.
- Sprawdź w instrukcji źródła ciepła minimalny przepływ i wymaganą pojemność wodną.
- Policz obiegi grzewcze i ustal, czy mają różne temperatury zasilania.
- Sprawdź, czy termostaty lub siłowniki mogą jednocześnie zamknąć większość pętli.
- Oceń, czy bufor ma magazynować nadmiar ciepła, czy tylko rozdzielać hydraulikę.
- Dobierz pompy, średnice rur, zawory i automatykę do konkretnego schematu.
- Po uruchomieniu instalacji wyreguluj przepływy i sprawdź temperaturę zasilania oraz powrotu.
Orientacyjne przeliczniki objętości, takie jak 10-20 litrów na 1 kW, mogą być punktem wyjścia, ale nie powinny zastępować obliczeń. W jednej instalacji 200 l będzie wystarczające, a w innej okaże się za małe albo zupełnie zbędne.
Przy porównywalnych urządzeniach wariant równoległy zwykle kosztuje więcej, ponieważ wymaga dodatkowej pompy, armatury i sterowania. Tańszy montaż szeregowy może jednak przestać być opłacalny, jeśli później konieczne będą przeróbki z powodu niestabilnego przepływu.
Błędy, przez które bufor zamiast pomagać komplikuje ogrzewanie
Najczęściej spotykam się z doborem zbiornika „na wszelki wypadek”. Duży bufor wygląda bezpiecznie, ale nie zawsze poprawia działanie systemu. Każdy dodatkowy litr wody trzeba podgrzać, a słabo zaizolowany zbiornik będzie stale oddawał część energii do kotłowni.
- Za duży bufor zwiększa koszty zakupu, miejsce potrzebne w kotłowni i straty postojowe.
- Brak ochrony powrotu może szybko zaszkodzić kotłowi na paliwo stałe.
- Źle umieszczony czujnik powoduje przedwczesne uruchamianie albo wyłączanie źródła.
- Brak równoważenia przepływów prowadzi do niedogrzania części pomieszczeń.
- Za małe rury lub słaba pompa ograniczają przepływ niezależnie od pojemności bufora.
- Niepotrzebne mieszacze mogą podnosić temperaturę zasilania pompy ciepła i obniżać jej efektywność.
Sam zwróciłbym szczególną uwagę na izolację. Bufor stojący w ogrzewanej kotłowni nie traci energii bezpowrotnie, ale w pomieszczeniu technicznym latem dodatkowe ciepło może być po prostu niepożądane. Dobra izolacja zbiornika i rur jest drobnym elementem całego budżetu, a potrafi realnie ograniczyć straty.
Najprostsza decyzja dla konkretnego domu
Jeżeli budujesz nowy, energooszczędny dom z jednym obiegiem podłogowym, zacząłbym od sprawdzenia, czy bufor jest w ogóle potrzebny. Gdy wymagania producenta tego wymagają, najczęściej rozsądny będzie niewielki bufor szeregowy.
Jeżeli masz kilka obiegów, grzejniki i podłogówkę, strefowe sterowanie albo dwa źródła ciepła, większy sens ma bufor równoległy. Daje większą swobodę hydraulice, ale wymaga dobrego projektu, regulacji i poprawnie ustawionej automatyki.
Ostatecznie pytanie, czy bufor podłączyć szeregowo, czy równolegle, powinno wynikać z całego schematu ogrzewania, a nie z mody lub opinii wykonawcy. Dobrze dobrane rozwiązanie ma zapewniać stabilny przepływ, możliwie niską temperaturę pracy pompy ciepła i komfort bez ciągłego poprawiania ustawień.
